三角底座式金属薄板安装固定结构件

　　该结构件采用三角承力底座搭配上部卡装盒体的组合构型，在低压输配电配套的交流稳压设备内部，主要承担核心稳压模块的承托、定位与隔振功能，日常运行中需要承受模块自重带来的静载荷，以及设备启停、线路扰动带来的小幅交变载荷，同时要适配设备内部紧凑的安装空间，避免与周边布线、相邻电子元件产生干涉。

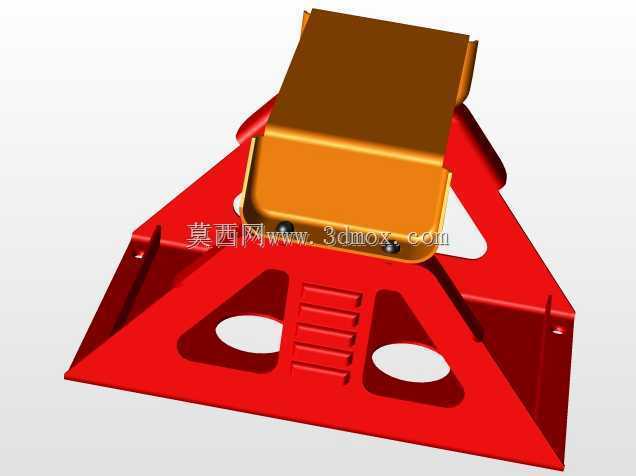

　　从结构设计逻辑来看，下部三角底座采用等腰三角构型，三个延伸边分别对应设备内部安装基面的三个固定点位，相比方形底座可减少1/4左右的材料占用，同时三角结构的固有稳定性更好，在承受偏载时不会出现方形底座常见的边角翘曲问题。底座上开设的两个对称圆形通孔，是为安装固定螺栓预留的穿装空间，孔位周边做了局部加厚处理，避免螺栓锁紧时应力集中导致底座板面开裂；底座中部的多道平行凸筋，是在不增加整体板材厚度的前提下，提升底座抗弯刚度的设计，经过受力校核，增加凸筋后底座中部的最大挠度可降低62%，完全满足上部模块承重后的形变控制要求。底座与上部盒体的连接部位采用翻边卡合加螺栓紧固的双重固定方式，翻边结构可以快速定位上部盒体的安装位置，减少装配时的对位调整时间，两颗对称布置的紧固螺钉则可以保证连接的可靠性，避免设备运输过程中出现盒体移位脱落的问题。

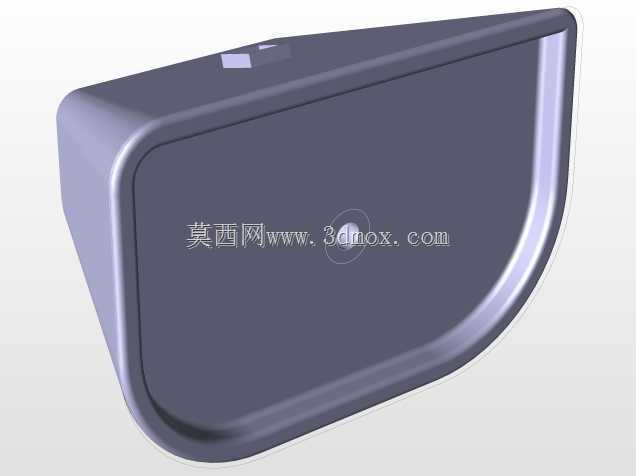

　　上部的盒体结构采用薄板折弯成型，边角处做了圆弧过渡处理，既可以避免钣金加工时的应力开裂，也能防止装配过程中尖锐边角划伤操作人员、破坏相邻线缆的绝缘层。盒体内部的空腔尺寸完全匹配所容纳的稳压模块外形，侧壁预留的微小间隙是为了给模块工作时的热膨胀留出余量，同时也方便装配时的模块取放。盒体与底座连接的下边缘做了向内的折边，折边与底座上表面完全贴合，既可以提升连接部位的接触面积，分散螺栓锁紧的压力，也能阻挡设备内部的灰尘、金属碎屑进入盒体与底座的连接缝隙，减少长期使用后的积尘卡滞问题。

　　从安装边界来看，该结构件的整体外轮廓最大宽度适配常规交流稳压器内部的安装仓尺寸，三个固定脚的安装孔位与现有稳压器内部的安装螺柱完全对齐，不需要对原有设备的安装基面做任何改造即可直接替换原有塑料固定支架。整体安装完成后，结构件最高点距离安装基面的高度控制在原有安装空间的安全范围内，不会与上部的盖板、散热组件产生干涉；底座侧边与相邻元件的最小安全距离满足低压配电设备的电气间隙要求，不需要额外增加绝缘隔离件。

　　在实际应用场景中，这类金属薄板结构件相比传统的塑料固定支架，抗老化性能更好，在设备长期运行产生的温升环境下不会出现脆化变形，使用寿命可以提升3倍以上；同时金属材质的导热性能更好，可以将上部模块工作产生的部分热量通过底座传导到设备安装基面上，辅助提升模块的散热效率，降低模块因过热出现性能衰减的概率。在进行三维建模时，需要重点关注钣金折弯的扣除值设置，保证折弯后的零件尺寸与设计值一致，同时要对安装孔位、凸筋位置做装配干涉检查，确保与配套模块、安装基面的配合精度符合公差要求，避免出现装配不上或者装配后间隙过大的问题。
