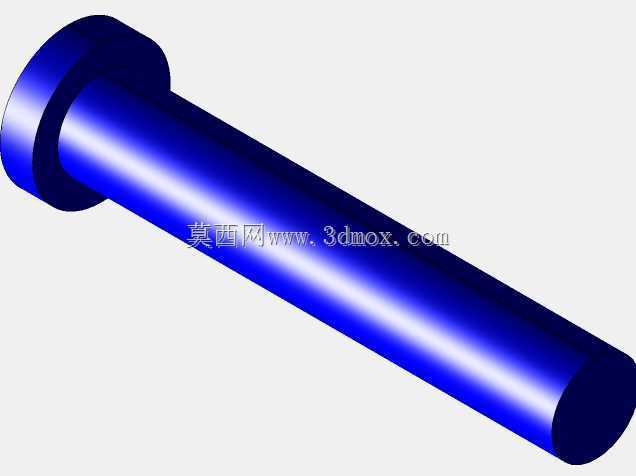

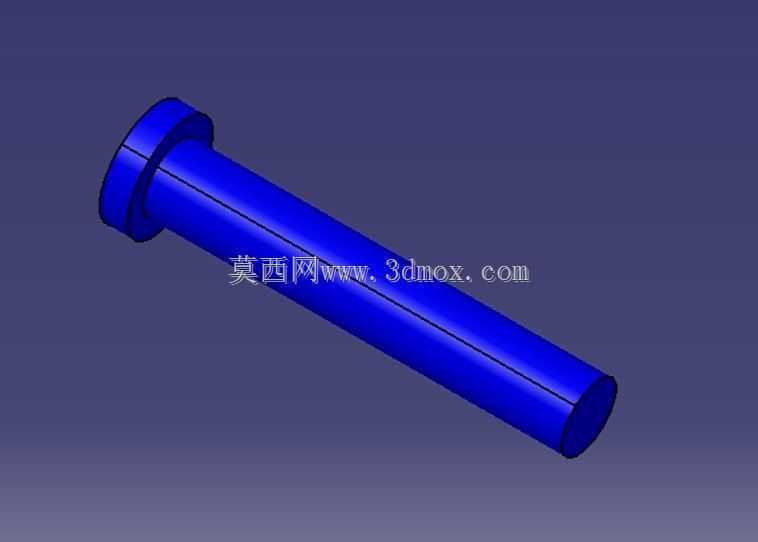

带法兰盘圆柱定位销钉结构设计

　　在各类需要实现部件定位、限位以及辅助连接的机械装配场景中，带法兰盘的圆柱销是应用频次极高的基础零件，这类零件常作为万向接头、传动连杆等组件的配套连接件使用，承担着限制部件相对位移、传递小幅载荷、保证装配同轴度的核心作用。从结构设计逻辑来看，这类销钉采用一端带一体式法兰凸缘、主体为等直径光杆圆柱的构型，法兰端的直径大于杆身直径，装配时法兰端面可直接抵接在被连接件的安装台阶面上，既能够限制销钉的轴向窜动，避免销钉在设备运行振动过程中从安装孔内滑出，也能在一定程度上分散接触应力，防止杆身端部对被连接件表面造成压溃损伤。杆身部分采用等直径设计，加工时可通过外圆磨工艺保证圆柱度与表面粗糙度，与安装孔配合时可根据装配精度需求选择间隙配合、

　　过渡配合或者过盈配合：如果是需要频繁拆装的检修场景，多选用H7/h6级别的间隙配合，装配时涂抹少量润滑脂即可顺利压入，拆卸时也不会刮伤安装孔内壁；如果是需要保证长期定位精度、无相对位移的固定场景，则选用H7/p6级别的过盈配合，压装后无需额外的轴向固定结构即可保证连接可靠性。从安装边界来看，这类销钉的有效配合长度需要根据被连接件的叠装厚度确定，通常杆身插入下层安装孔的深度不小于杆身直径的1.5倍，才能保证足够的抗剪切能力，避免设备运行过程中销钉受横向载荷发生断裂；法兰端的厚度通常设置为杆身直径的0.2-0.3倍，既保证法兰自身的结构强度，不会在压装或者受轴向力时发生变形，也不会占用过多的装配空间，影响周边其他零件的布局。

　　在万向接头这类传动组件的应用场景中，这类销钉主要用于连接接头叉体与十字轴或者连接端杆，工作过程中主要承受交变的剪切应力与小幅的挤压应力，因此设计时杆身与法兰的过渡位置采用了小圆角过渡，避免应力集中导致的疲劳断裂，圆角半径通常控制在0.2-0.5mm之间，既不会因为圆角过大影响装配贴合度，也能有效降低过渡位置的应力集中系数。实际建模过程中，需要严格控制杆身的直线度公差，通常每100mm长度的直线度误差不超过0.02mm，否则装配时会出现卡滞，甚至无法压入安装孔的问题；法兰端面与杆身轴线的垂直度公差也需要控制在0.01mm以内，保证装配后法兰端面与被连接件表面完全贴合，避免出现偏载导致的局部应力过大。这类销钉的材质通常根据使用场景选择，普通工况下采用45号钢调质处理，硬度达到HB220-250即可满足强度需求；如果是在腐蚀环境或者高载荷交变工况下使用，则会选用304不锈钢或者40Cr调质处理，表面做发黑或者镀锌钝化处理，提升防锈能力与表面耐磨性。在装配工艺上，这类带法兰的销钉相比普通圆柱销省去了卡簧、开口销等额外的轴向固定零件，能够减少装配工序，提升装配效率，同时法兰端的存在也能在设备维护时方便拆卸，只需用工具抵住法兰端面即可将销钉从孔内打出，不会出现普通光杆销因为两端齐平难以找到施力点的问题。在汽车操纵机构、小型传动设备、工装夹具的定位结构中，这类销钉都有广泛应用，比如汽车换挡机构的万向连接部位，这类销钉需要承受换挡过程中的反复冲击载荷，

　　因此设计时还会对杆身表面做高频淬火处理，表面硬度达到HRC45-50，提升抗磨损能力，延长零件的使用寿命。建模时需要注意，杆身的末端需要做小角度的倒角处理，倒角角度通常为15度-30度，倒角长度约1-2mm，方便装配时快速对准安装孔，避免压装时杆身端部刮伤安装孔内壁，影响配合精度；法兰的外圆边缘也需要做微小的倒角去毛刺处理，避免装配时锋利的边缘划伤操作人员，同时也能减少应力集中。从受力角度分析，这类销钉的失效形式主要是剪切断裂与挤压变形，因此设计时需要根据所承受的横向载荷计算杆身的直径，保证剪切面的应力小于材料的许用切应力，同时挤压面的应力小于材料的许用挤压应力，通常安全系数取1.5-2即可满足常规工况的使用需求。在一些需要实现小幅角度摆动的连接场景中，销钉与其中一个被连接件的安装孔会采用间隙配合，与另一个被连接件采用过盈配合，这样既可以保证销钉不会从孔内脱落，也能让两个连接件之间绕销钉轴线实现小幅的相对转动，满足万向接头的活动需求，这时候杆身的表面粗糙度需要达到Ra0.8以下，降低转动过程中的磨损量，保证转动的灵活性。
