V型四缸发动机缸体总成结构设计

　　该结构为V型布局内燃机的核心缸体总成部件，这类动力单元目前广泛搭载于乘用车辆、高性能摩托、小型通用动力机组以及轻型航空动力场景中，相比直列同缸数机型，V型结构能够大幅缩短动力单元的轴向总长度，降低整机重心高度，在紧凑的机舱安装空间内实现更高的动力输出密度，适配对安装边界尺寸有严格限制的动力配套场景。从实际使用场景来看，这类V型四缸结构的缸体需要同时承担燃烧室压力承载、曲轴运动机构支撑、冷却油道布设、外围附件安装定位的多重功能，设计过程中首先要确定两侧缸列的夹角参数，夹角取值直接影响整机的振动特性、宽度方向安装尺寸以及配气机构的布置空间，本次结构中两侧缸列采用对称布局，缸筒周边预留了完整的冷却流道空间，

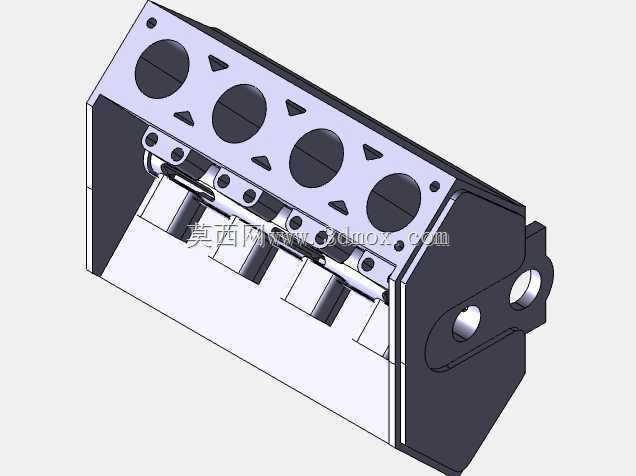

　　能够保证高负荷工况下缸筒区域的温度均匀性，避免局部热变形导致的活塞卡滞、密封失效等问题。结构上可以看到缸体顶面加工有四个独立的缸筒安装位，每个缸筒周边均匀布置了缸盖连接螺栓孔，螺栓孔的位置排布经过载荷校核，能够保证缸垫压紧力均匀分布，防止燃烧室高压燃气泄漏；缸体侧面设计有三角形的工艺减重槽，在不降低缸体整体结构刚度的前提下，有效去除了非承载区域的冗余材料，降低整机自重。缸体下部的曲轴箱区域采用分体式配合面设计，预留了曲轴主轴承座的安装定位结构，两侧的加强筋结构从主轴承座位置一直延伸到缸筒外侧，能够将燃烧做功产生的爆发压力均匀传递到整个缸体结构上，避免应力集中导致的缸体开裂问题。前端的安装凸台设计有两个定位销孔与螺栓过孔，

　　用于连接正时链条罩盖以及前端附件驱动轮系的支撑支架，凸台的平面度要求控制在合理公差范围内，保证密封面不会出现机油渗漏问题。从安装边界来看，该缸体的宽度尺寸相比同排量直列四缸机型缩小近三分之一，轴向长度更短，能够在横向布置的动力舱中留出更多空间给悬挂结构、转向机构以及散热系统，适配前置前驱、中置后驱等多种动力布局形式。设计过程中针对缸体的壁厚做了差异化处理，承载区域比如主轴承座、缸筒周边的壁厚适当增加，非承载的外壁区域则做了减薄处理，同时在壁厚过渡位置采用大圆角过渡，避免铸造过程中出现缩孔、缩松等缺陷，也能减少工作过程中的应力集中问题。油道与水道的布设沿着缸体的加强筋走向布置，既不破坏结构的整体刚度，

　　又能保证润滑油与冷却液的流动阻力处于合理区间，减少机油泵与水泵的功率损耗。另外缸体侧面预留了机油压力传感器、水温传感器的安装螺纹孔，位置设计在便于后期检修维护的区域，不需要拆解周边附件就可以完成传感器的更换操作。这类V型缸体结构在建模过程中需要重点关注各配合面的形位公差要求，比如缸筒顶面的平面度、主轴承孔的同轴度、缸筒内壁的圆柱度，这些参数直接影响发动机装配后的运行稳定性与使用寿命，建模时需要将这些公差要求对应的工艺结构考虑在内，比如加工余量预留、退刀槽设计、密封槽的尺寸规范等，保证三维模型能够直接对接后续的铸造工艺设计与机加工工艺编制。在实际选型匹配过程中，这类结构的缸体能够适配不同排量的动力调校需求，通过调整缸筒内径、活塞行程就可以覆盖不同功率段的动力输出要求，不需要大幅改动缸体的外部安装尺寸，具备较强的平台化适配能力，能够降低动力总成的开发成本，缩短配套项目的开发周期。
