汽车发动机多段进气道气缸结构设计

　　在车用内燃机的研发测试环节，进气道与气缸的匹配设计直接决定充气效率，进而影响整机动力输出、燃油经济性与排放表现，这套多段进气道气缸结构，正是面向进排气冲程气流特性研究开发的专用测试载体，可直接搭载于流动台架完成稳态、瞬态气流参数采集，为气道优化、燃烧室匹配提供实测数据支撑。从实际应用场景来看，这类结构既可以用于新机型研发阶段的气道方案验证，也可作为高校、科研院所开展内燃机进排气流动仿真对标试验的实体工装，替代部分整机拆解测试的高成本环节，在不启动整机的前提下完成不同气门升程、不同进气负压下的滚流比、流量系数测试，大幅缩短前期研发的迭代周期。

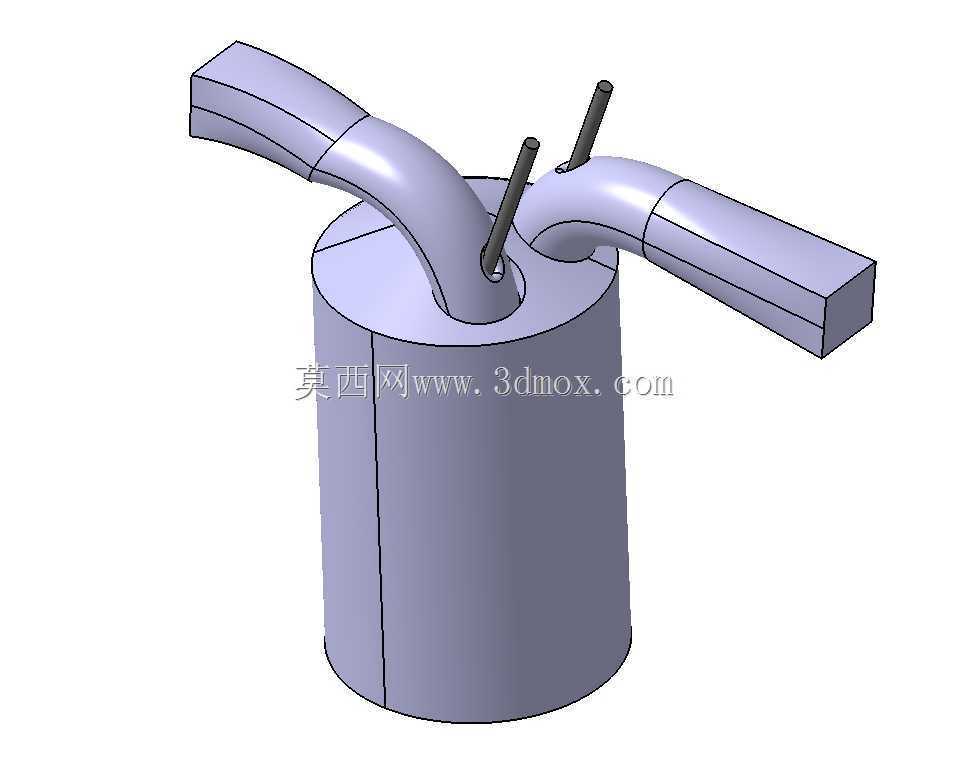

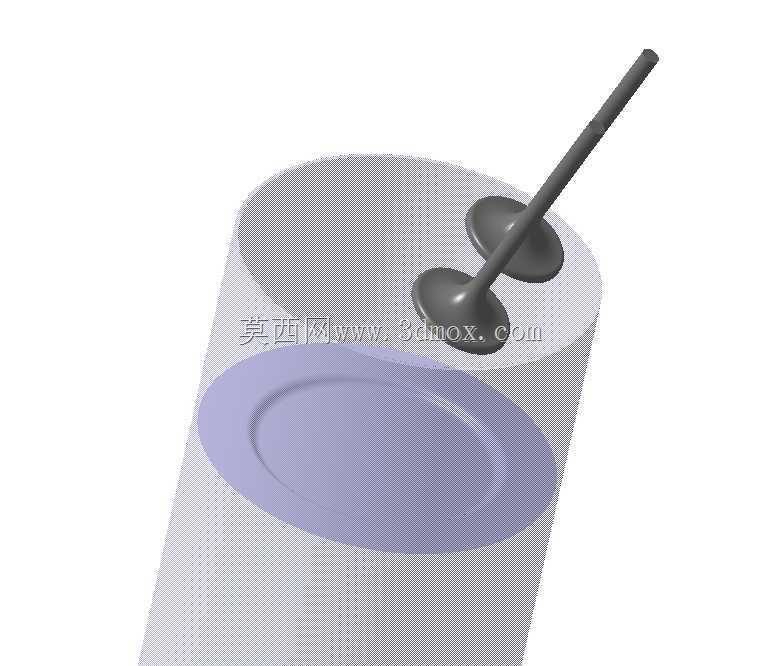

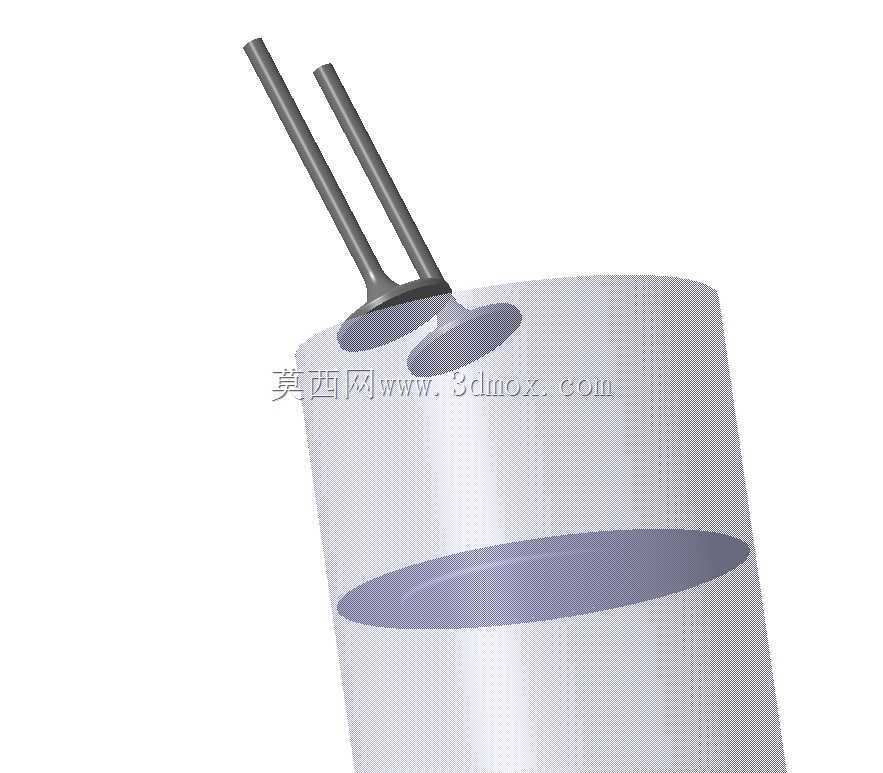

　　从功能特性上看，该结构采用双进气道对称布局，每侧气道分为多段折线式过渡结构，区别于传统直气道或单圆弧气道的设计，多段式结构可在有限的气缸盖布置空间内调整气流入射角度，引导进气在气缸内形成规则的滚流运动，避免气流直接冲击气缸壁造成的动能损耗，同时兼顾高转速下的进气充量需求与低转速下的气流扰动强度，适配不同工况下的混合气形成要求。气缸主体采用等直径圆柱腔体结构，腔体上端面与气道过渡位置做了平滑圆角处理，消除气流流动过程中的尖锐突变，减少局部涡流造成的压损，气道末端延伸出的方形接口可直接对接台架的稳压腔管路，无需额外设计转接工装，安装时可通过端面定位销完成快速对中，保证气道入口与测试管路的同轴度误差控制在0.1mm以内，避免因安装错位带来的测试数据偏差。

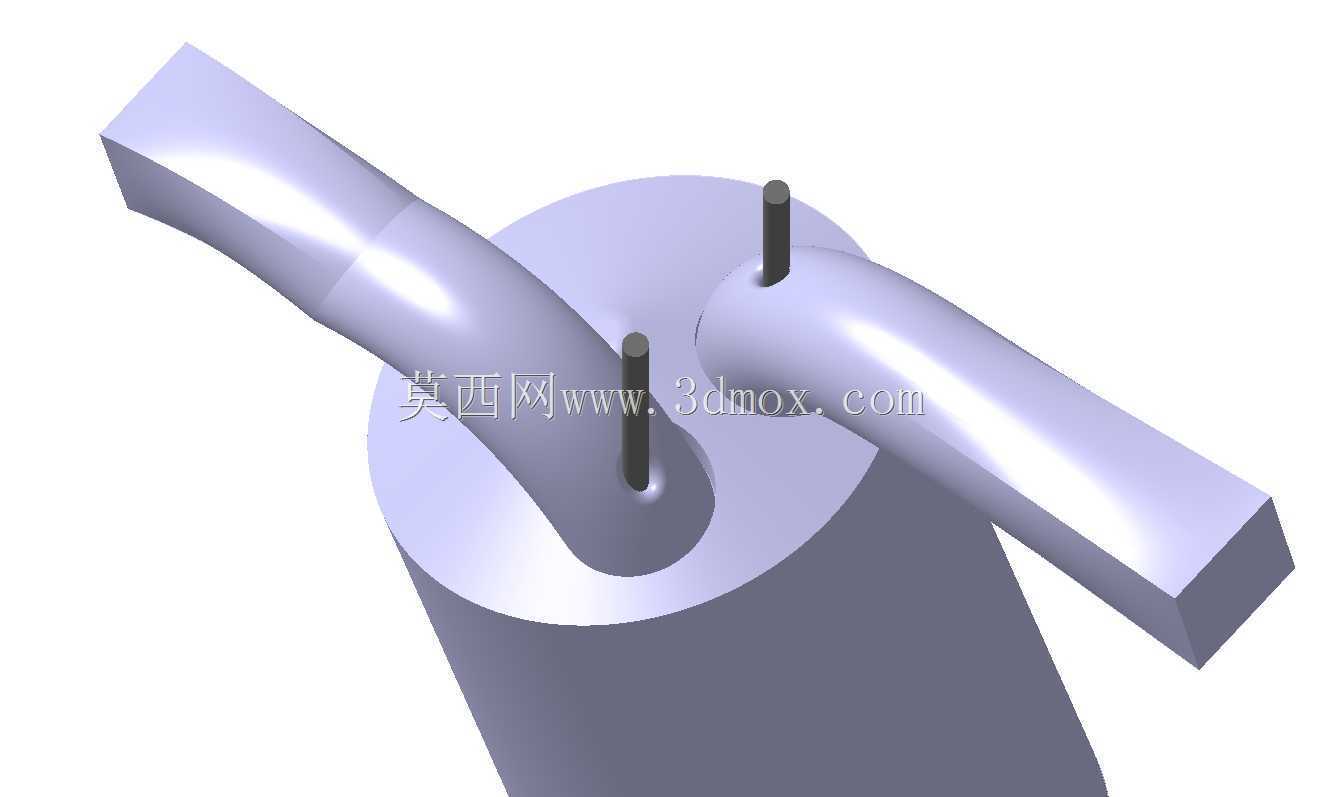

　　设计思路上，整个结构优先服务于气流测试的准确性需求，没有冗余的安装凸台、冷却水道等附属结构，最大程度还原气道与气缸的核心流道形态，减少非必要结构对流场的干扰。气道上预留的两个竖直安装孔，可直接插入气流速度传感器或压力探针，无需对结构进行二次加工，探针插入深度可根据测试需求灵活调整，能够采集气道不同截面位置的气流速度、静压分布数据，为CFD仿真模型的边界条件校准提供实测依据。多段气道的分段位置特意选择在气流流向发生变化的拐点处，每段气道的截面采用渐变式设计，从入口端的方形截面平滑过渡到与气缸连接的圆形截面，截面变化率控制在每10mm长度不超过15%，避免截面突变引发的气流分离，保证气流在进入气缸前保持稳定的流动状态。

　　从安装边界来看，气缸主体外径可根据台架的安装法兰尺寸适配，本次设计的结构底面为平整定位面，可直接固定在流动台架的工作台面上，周向无需额外的夹紧结构即可保证测试过程中的密封性，气道向外延伸的长度控制在合理范围内，既保证气流在进入气缸前有足够的直管段完成稳流，又不会占用过多台架空间，整体结构的重心落在气缸轴线上，安装后不会出现偏载问题。在实际测试过程中，这套结构可搭配不同的气门升程调节机构，模拟发动机不同转速下的气门开启状态，采集从气门小开度到全开度全区间的气流参数，相比直接使用整机气缸盖开展测试，该结构的流道形态更易修改，可快速更换不同段数、不同曲率的气道模块，完成多方案的对比测试，大幅降低气道方案迭代的加工成本与时间成本。

　　需要注意的是，这类测试用气缸结构的内壁粗糙度需要控制在Ra1.6以下，减少壁面摩擦对气流流速的影响，气道与气缸连接位置的接缝处需要做平滑打磨处理，避免出现台阶干扰流场，传感器安装孔与探针之间需要做密封处理，防止测试过程中出现漏气影响流量系数的测量精度。在开展流动台架测试时，可根据测试需求调整气道入口的负压值，模拟发动机不同负荷下的进气压差，采集气缸内不同位置的滚流强度数据，为后续燃烧室形状设计、喷油器布置位置优化提供可靠的流场数据支撑，避免纯仿真设计带来的与实际工况偏差过大的问题。
