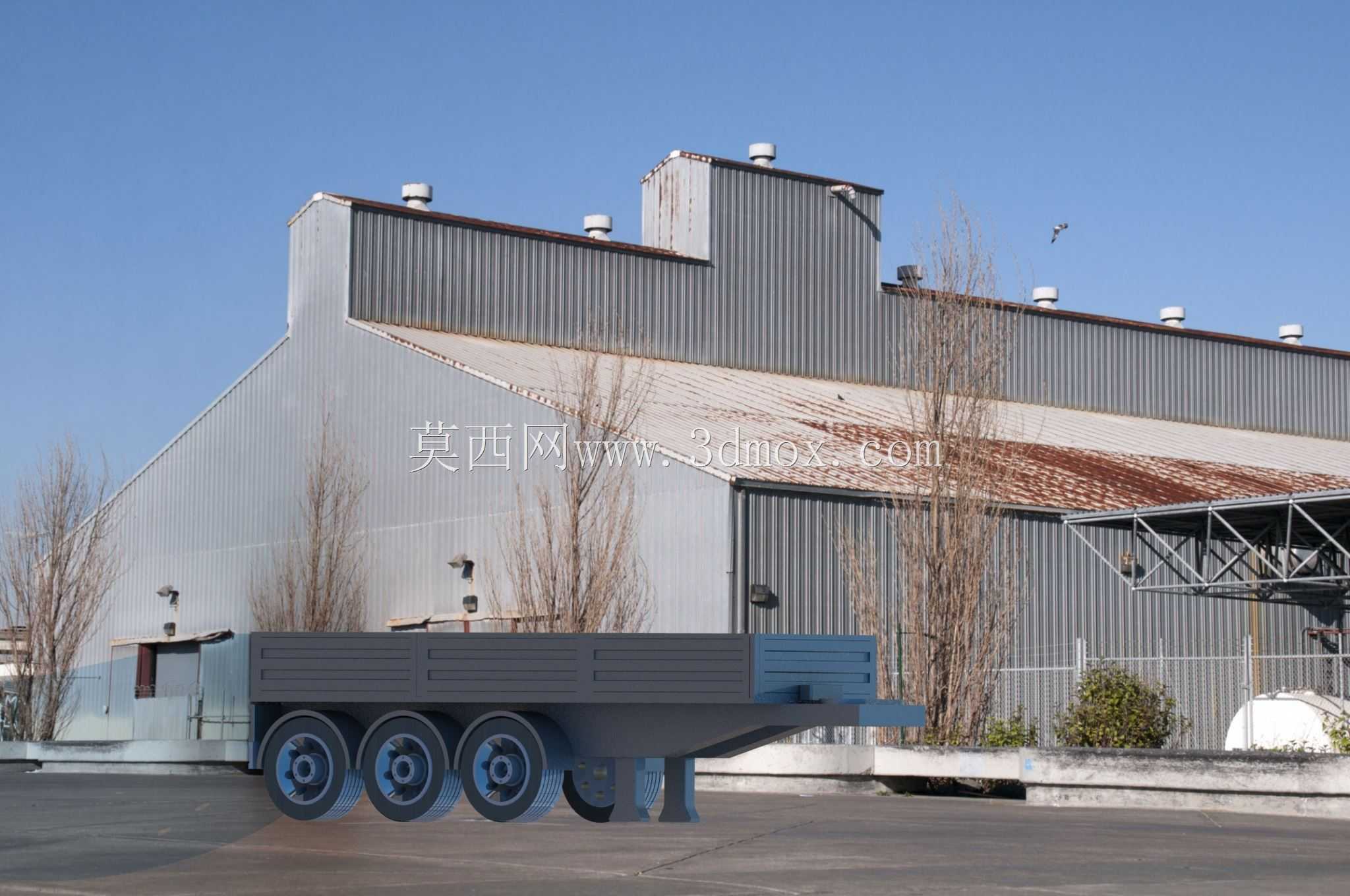

三轴平板货运半挂车结构设计方案

　　这款三轴平板半挂车的三维结构设计，核心围绕干线公路大宗货物中转、厂区重型构件转运的实际作业需求展开，在建模阶段就充分考虑了不同场景下的载荷适配性与结构冗余度。从实际应用场景来看，这类平板半挂车既可以承担港口集装箱短途驳运、钢材市场型材板材转运、建筑工地预制构件运输等重载作业，也能适配物流园区内的大型设备移位、工业厂区重型工装的跨车间转运，无栏板的平板结构让货物装卸不受侧边围挡限制，叉车、行吊都可以从多个方向完成装卸作业，相比栏板挂车、厢式挂车的装卸效率提升明显，尤其适合尺寸不规则、重量分布不均的大件货物运输。

　　在功能特性设计上，三轴布局的行走机构是核心设计点，三根车桥均匀分布在挂车后部承载段，单轮额定载荷按照公路货运重载标准匹配，整车额定承载能力可以满足常规干线货运的总质量限值要求，同时平板承载面采用低高度设计，在保证车架强度的前提下尽可能降低承载面离地高度，既可以降低整车重心提升行驶稳定性，也能满足超高货物的运输限高要求，减少不必要的超限审批流程。车架主纵梁采用变截面工字钢结构，在牵引销位置、车桥安装位置做了局部加强设计，对应位置的腹板厚度、翼缘板宽度都做了针对性调整，避免应力集中导致的车架疲劳变形，横梁采用贯穿式槽钢结构，与纵梁采用焊接连接，横梁间距根据载荷分布特点做了差异化设置，承载集中区域的横梁间距更小，非核心承载区域适当放大间距，在保证整体刚度的前提下控制整车自重。

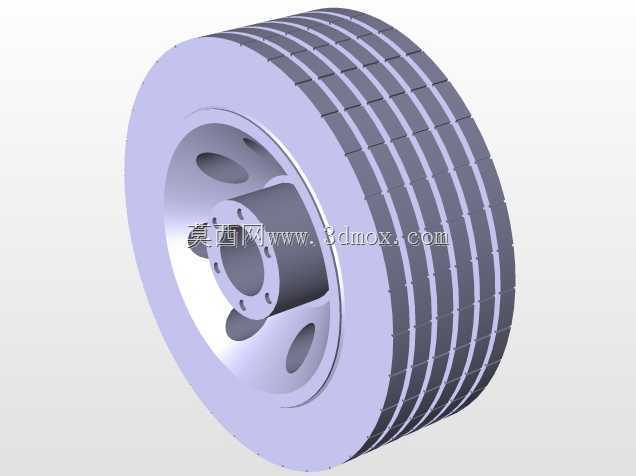

　　设计过程中首先确定的是安装边界尺寸，整车总长度按照常规平板半挂车的通用规格设定，承载面宽度符合公路货运的外廓尺寸限值，牵引销位置的高度、回转半径都与主流货运牵引车头的鞍座参数匹配，不需要额外改装牵引车头就可以完成挂接。车桥安装位置的轮距、轮胎跳动空间都做了运动校核，满载状态下轮胎与车架、挡泥板之间预留足够的缓冲间隙，避免颠簸路面出现干涉。支腿结构设置在挂车前部牵引销后方位置，采用机械联动式支腿，当挂车与车头分离时可以稳定支撑前部载荷，支腿的接地面积做了加大设计，在松软地面作业时也不会出现下沉问题。

　　平板承载面的表面采用防滑花纹结构设计，边缘设置有标准的绳钩固定点，间隔均匀分布在平板两侧与前后端，方便用户使用绑带、钢丝绳固定不同类型的货物，不需要额外焊接固定点。后部的保险杠、侧防护栏都按照道路安全规范的要求设计，安装位置、离地高度都符合强制标准，同时预留了牌照安装位、示廓灯安装位，满足上路行驶的法规要求。建模过程中对所有连接位置的螺栓孔、焊接坡口都做了细节还原，车桥与悬架的连接位置、钢板弹簧的安装座都按照实际装配关系建模，方便后续做有限元强度分析、装配工艺模拟，也可以直接导出工程图用于生产下料。

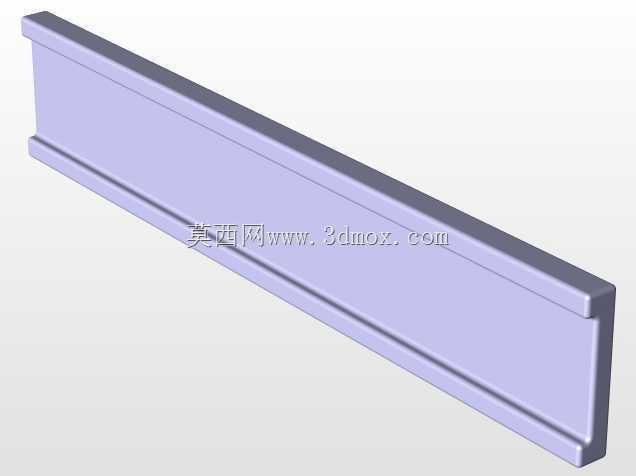

　　在结构细节处理上，轮拱位置的凸起高度刚好覆盖轮胎满载跳动的极限位置，不会占用过多的承载面空间，平板两侧的边梁采用一体式槽钢设计，既作为车架的结构件，也作为侧面防护的安装基础，同时可以作为人员攀爬的踩踏点，方便人员整理货物、检查绑带固定情况。制动气室、管路走线的位置都在车架纵梁内侧预留了安装空间，避免行驶过程中被飞溅的石子击打损坏，也不会超出整车外廓尺寸。整个模型的装配关系完全按照实际生产的装配流程搭建，每个子装配体都可以单独拆分，比如车桥总成、支腿总成、悬架总成都可以独立调用，方便设计人员根据不同的载荷需求更换不同规格的配件，快速衍生出不同承载等级的同系列车型。
