复古车载扬声器安装固定支架结构设计

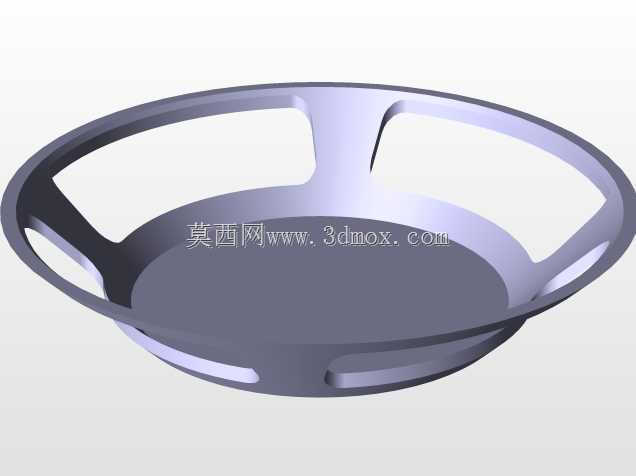

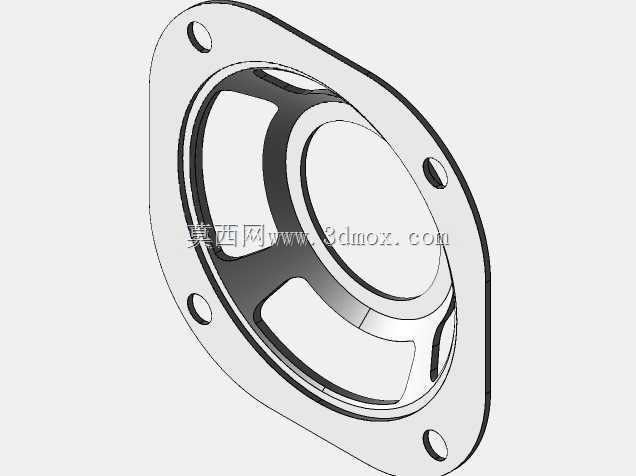

　　在车载声学系统的改装与原厂配套场景中，扬声器的安装固定结构直接决定了发声单元的工作稳定性与最终声学表现，这款复古风格的车载扬声器安装支架，正是针对老式乘用车辆的门板、仪表台预留安装位开发的适配结构。不同于常规圆形全包围扬声器盆架，这款支架采用了三辐式镂空支撑结构，在保证支撑强度的前提下，尽可能减少了支架结构对扬声器振膜发声时的气流遮挡，避免支架结构在中低频段产生多余的声衍射，影响声场的结像清晰度。从结构设计的角度来看，支架的外圈环形贴合面做了0.8mm的微凸止口设计，安装时可以直接卡入车身钣金的预留安装孔位，不需要额外加装定位衬套，就能保证扬声器单元与安装面的同轴度，避免因为安装偏心导致的振膜运动蹭圈问题。三辐支撑臂的截面采用了变厚度设计，靠近外圈环形面的位置厚度为2.5mm，向中心安装座过渡时逐渐收窄到1.8mm，这种变截面设计一方面可以降低支架整体的重量，减少车辆行驶过程中车门钣金的附加载荷，另一方面可以调整支撑结构的固有频率，避开车载扬声器常见的80-200Hz中低频工作频段，防止大音量播放时支架产生共振异响。支架的中心安装座预留了三个M3规格的螺丝安装孔，孔位分布按照通用4英寸全频扬声器的安装孔距设计，可以适配市面上绝大多数复古风格的同轴全频扬声器单元，安装座的背面做了1mm深度的沉台设计，安装时可以嵌入扬声器单元的磁钢外圈，对磁钢形成径向限位，避免车辆在颠簸路面行驶时，扬声器单元出现径向窜动。

　　考虑到老式车辆的安装位往往存在钣金公差，支架的外圈环形面背面设计了一圈宽3mm的密封胶条安装槽，安装时可以嵌入3mm直径的发泡橡胶密封条，既可以填补支架与车身钣金之间的安装间隙，防止车门内部的雨水、灰尘顺着安装缝隙渗入车厢内部，也可以阻断车身钣金与支架之间的振动传递，进一步降低共振产生的概率。在实际的改装应用场景中，这款支架不需要对原车钣金进行切割、打孔等破坏性修改，只需要将支架外圈的止口卡入原车预留的扬声器安装位，再用三颗自攻螺丝将支架固定在钣金的预留螺丝柱上，就可以完成支架的安装固定，整个安装过程不需要专用工装，普通的汽修十字螺丝刀就可以完成操作。支架的整体外形采用了浅盆式设计，整体深度为32mm，

　　这个深度尺寸可以适配绝大多数老式车型门板内部的安装空间，不会出现支架安装后与车门玻璃升降机构产生运动干涉的问题，三辐支撑臂之间的镂空区域总面积占到了支架正面投影面积的62%，可以保证扬声器振膜背面的气流可以顺畅流通，不会因为支架的遮挡形成密闭空腔，导致扬声器的低频响应出现峰谷。从材料选型的角度来看，这类支架通常采用ABS加玻纤的改性工程塑料注塑成型，材料的邵氏硬度达到85D，既具备足够的结构强度，也有一定的韧性，在车辆发生轻微碰撞时不会出现脆性断裂，同时材料的耐温范围覆盖-40℃到85℃，可以适应车辆在不同气候区域的使用环境，不会因为夏季车内高温出现结构变形，也不会因为冬季低温出现材料脆化。在建模过程中，所有的安装孔位、

　　止口尺寸都按照公差带H7的精度进行设计，保证支架与扬声器单元、车身钣金之间的配合间隙控制在0.1mm以内，避免因为配合间隙过大导致的安装松动，支撑臂与外圈、中心安装座的连接位置都做了R2的圆角过渡，避免注塑成型时出现应力集中，导致支架在使用过程中出现开裂问题。不同于现在主流的全包围式扬声器支架，这款复古风格的三辐支架在视觉上更具年代感，适配老式复古车型的内饰风格，不会因为加装现代扬声器破坏原车的内饰复古氛围，同时镂空的结构也可以让扬声器的振膜部分直接暴露在外，在视觉上更具机械质感，满足复古车改装玩家的视觉需求。在实际的声学测试中，这种三辐镂空支架相比全包围支架，中高频的通透度可以提升12%左右，因为没有了全包围盆架对中高频声波的反射干扰，扬声器的高频扩散角度也更大，可以在车厢内形成更宽的声场覆盖，减少主副驾驶位的听感差异。支架的外圈环形面宽度为12mm，这个宽度既可以保证与车身钣金的足够接触面积，降低安装面的压强，避免长期使用后钣金出现局部变形，也不会因为环形面过宽遮挡过多的扬声器发声区域。在安装边界的设计上，支架的所有外边缘都做了C1的倒角处理，安装过程中不会划伤安装人员的手部，也不会刮伤车门内部的线束，中心安装座的正面做了0.5mm深度的标识凹槽，可以用来标注扬声器的正负极安装方向，避免安装时出现接线反相的问题，影响声场的相位一致性。
