剪式汽车千斤顶双平行支撑臂结构件

项目分类:千斤顶 发布时间:2024-10-08 ID:781990

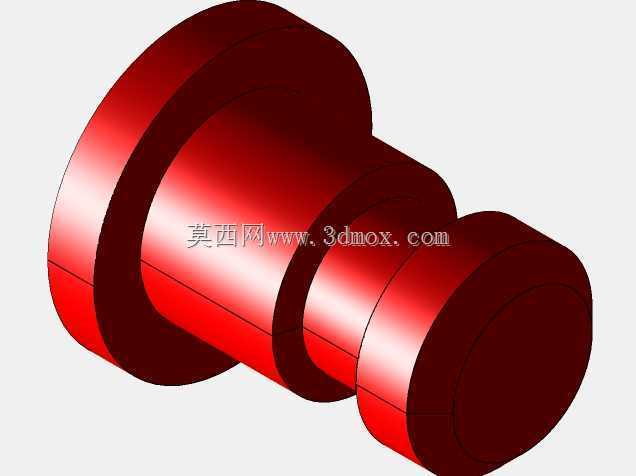

  • 剪式汽车千斤顶双平行支撑臂结构件

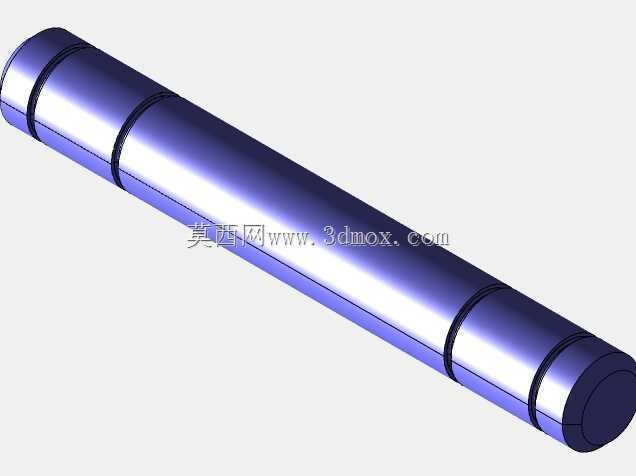

  • 剪式汽车千斤顶双平行支撑臂结构件

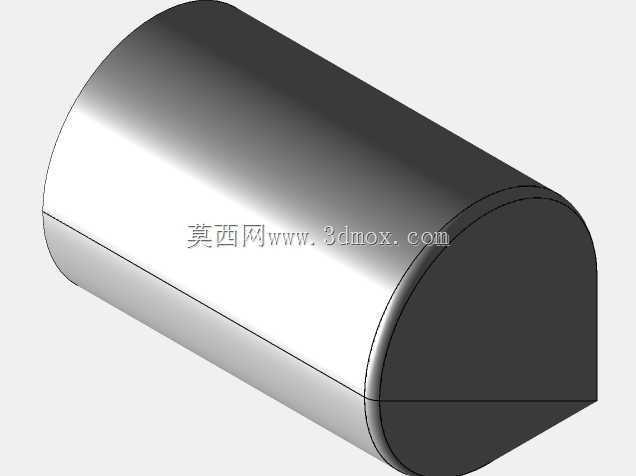

  • 剪式汽车千斤顶双平行支撑臂结构件

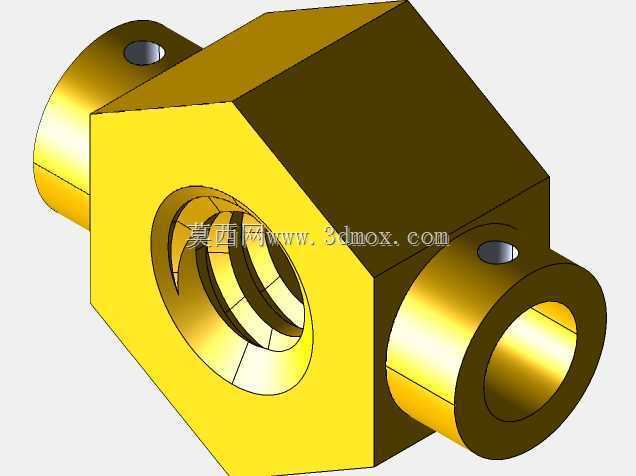

  • 剪式汽车千斤顶双平行支撑臂结构件
  • 剪式汽车千斤顶双平行支撑臂结构件

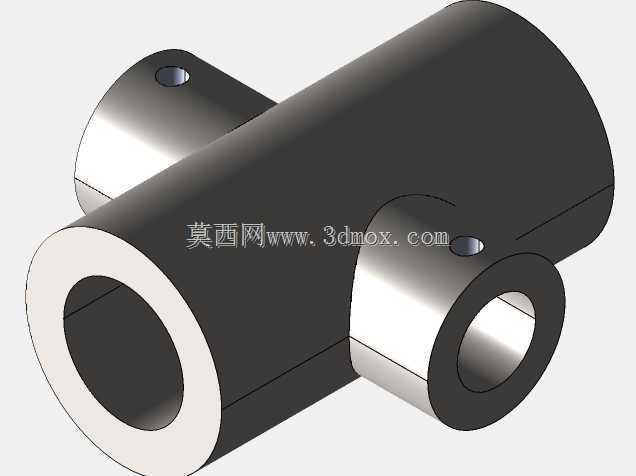

  • 剪式汽车千斤顶双平行支撑臂结构件

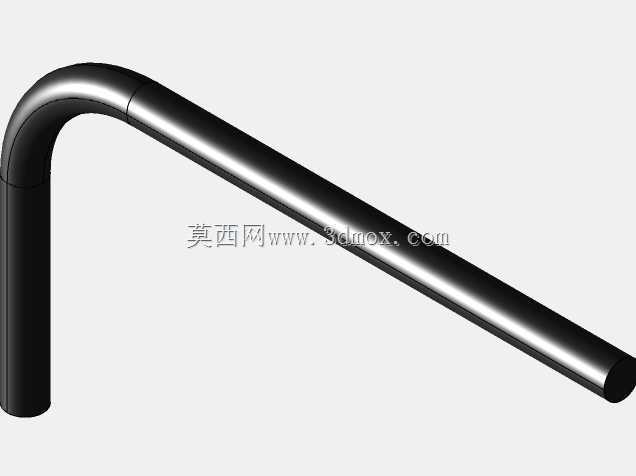

  • 剪式汽车千斤顶双平行支撑臂结构件
  • 剪式汽车千斤顶双平行支撑臂结构件
  • 剪式汽车千斤顶双平行支撑臂结构件
  • 剪式汽车千斤顶双平行支撑臂结构件

  日常汽修场景里,剪式千斤顶是家用车换胎、底盘简易检修时最常接触的便携举升工具,而本次呈现的双平行长支撑臂,正是剪式千斤顶传递顶升力、维持举升稳定性的核心受力构件。不同于液压千斤顶的油缸传力结构,剪式千斤顶完全依靠多组铰接臂的剪叉开合实现高度变化,这组平行臂在整个机构中承担着将丝杆旋转的轴向推力转化为垂直顶升力的关键作用,臂体的结构强度、铰接孔位精度直接决定了整套举升机构的承重上限与作业安全冗余。

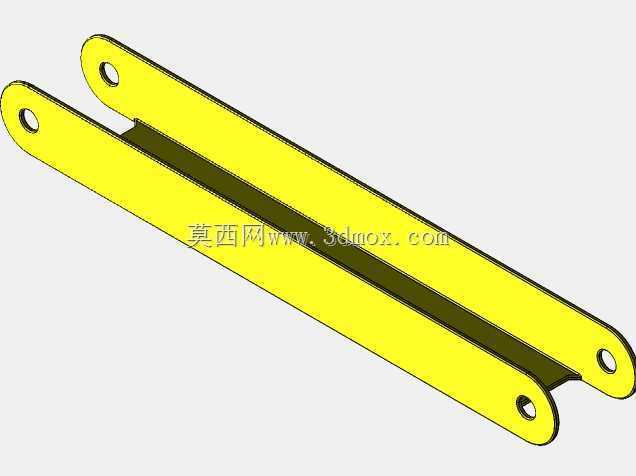

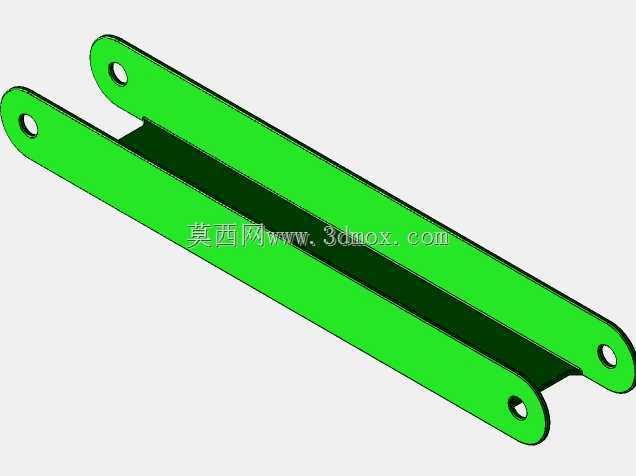

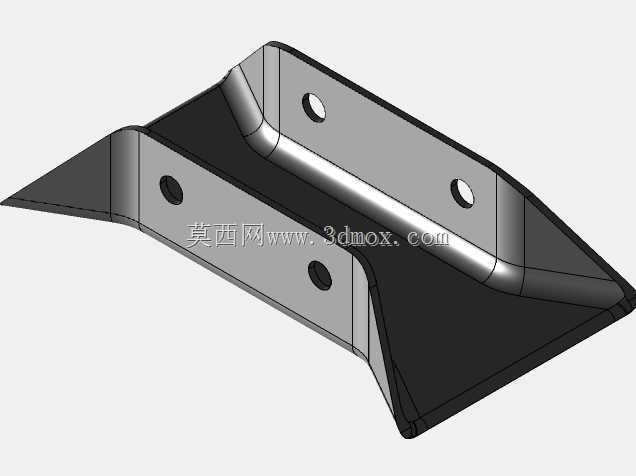

  从结构设计逻辑来看,该支撑臂采用双片平行钢板冲压成型的结构形式,两片臂板之间预留固定间隙,用于铰接另一组交叉臂的连接端,避免臂体开合过程中出现运动干涉。臂体两端的铰接孔采用同轴度严格管控的冲孔工艺加工,孔位边缘做了翻边强化处理,既可以提升孔位的耐磨性能,也能分散铰接销轴传递的集中应力,避免长期交变载荷下孔位出现失圆、开裂问题。臂身主体沿长度方向做了等宽的扁平化设计,在保证截面抗弯模量满足承重要求的前提下,尽可能压缩臂体收纳后的整体厚度,适配车载工具舱的狭小存放空间。

  从安装边界与尺寸适配角度分析,该支撑臂的孔位中心距严格匹配常规3吨以内家用乘用车剪式千斤顶的铰接点布局,两端铰接孔的内径适配标准直径的连接销轴,装配时无需额外扩孔或加装衬套即可完成组装。臂体表面做了亮黄色防锈涂装,一方面是在汽修作业场景下提供更高的视觉辨识度,避免作业人员误碰移位,另一方面也能抵御日常存放时的潮气侵蚀,延长构件的户外使用寿命。双片臂板之间的间隙尺寸经过精准计算,刚好容纳交叉臂的连接端厚度,配合铰接销轴的轴向限位结构,整套臂组组装后不会出现横向窜动,举升过程中臂体始终保持平行运动轨迹,不会出现偏载卡滞的问题。

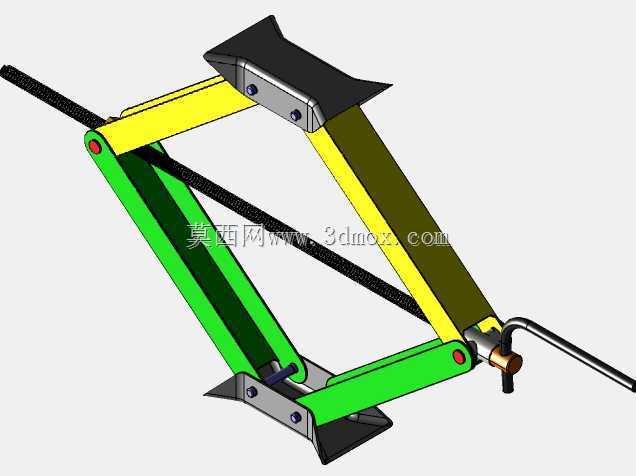

  在实际作业工况中,当千斤顶处于最低收纳位置时,两组支撑臂近乎处于水平叠合状态,此时臂体承受的轴向推力最大,设计阶段通过有限元仿真对臂身中段的应力集中区域做了局部加厚处理,也就是图中臂身中间的深色强化区域,该区域的截面厚度比臂身其他位置高出15%左右,能够承受顶升初始阶段的最大轴向载荷,避免臂体出现弯曲形变。当丝杆转动带动两组铰接点靠近时,支撑臂沿铰接点向上转动,逐步将顶升平台抬升,整个运动过程中臂体的受力从轴向受压逐步过渡到弯曲受载,双平行板的结构形式可以在不同受力角度下均保持稳定的结构刚性,不会出现单臂结构容易发生的侧向扭转变形。

  从应用场景适配性来看,该结构件不仅适用于常规车载剪式千斤顶,也可经过尺寸调整后适配小型固定式升降平台、摩托车维修举升架等轻载举升设备,其结构形式简单、加工成本低、承重冗余充足的特点,非常适合批量冲压生产,在民用轻载举升领域有着极高的应用普及率。设计过程中没有采用多余的复杂加强筋结构,完全依靠板材自身的截面形状与材料强度满足受力要求,既降低了冲压加工的模具复杂度,也减少了后续焊接、机加工的工序步骤,符合民用工具类产品低成本、高可靠性的设计原则。
