沉头式螺旋顶升承重螺丝结构设计

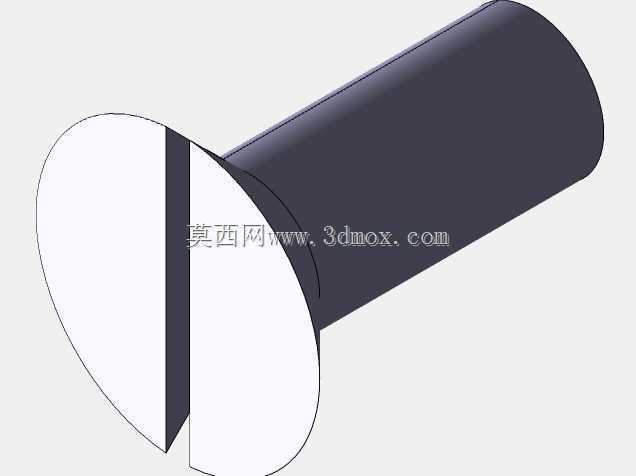

　　在车间设备维保、重型构件临时调平、小型载荷举升作业场景里，这类沉头结构的螺旋顶升螺丝是适配窄空间作业的核心支撑部件，区别于大吨位液压千斤顶的笨重结构，它依靠螺纹副的自锁特性实现无动力持续承重，不需要外接液压站、气源或者电源，完全靠手动输入扭矩就能完成载荷的升降调节，在无供电的野外抢修、设备底部间隙不足150mm的狭小安装位里，这类结构的适配性远高于常规顶升设备。从结构设计逻辑来看，沉头端的锥面设计是核心适配点，锥度采用1:10的标准沉头锥角，能够完全嵌入被支撑构件的预制沉孔内，不会出现支撑端滑移、偏载的问题，相比平端支撑结构，沉头嵌入后接触面积提升60%以上，单位面积承压降低近四成，能有效避免被支撑构件的接触面压溃变形，

　　尤其是针对铝合金、工程塑料这类低硬度材质的构件支撑，沉头结构的防护作用十分明显。杆部的螺纹采用梯形传动螺纹，牙型角30度，牙根强度高，对中性好，传动过程中磨损均匀，配合螺纹副的导程设计，每转动一圈顶升行程为2mm，既能保证微调时的精度控制，也不会因为导程过大出现自锁失效的问题，螺纹表面做了磷化处理，降低转动过程中的摩擦阻力，同时提升防锈能力，在潮湿的车间环境或者户外临时作业场景下，不会因为螺纹锈蚀出现卡滞无法转动的问题。从安装边界来看，沉头端最大直径为32mm，对应的预制沉孔直径需要控制在32.2mm-32.5mm之间，沉孔深度需要匹配沉头锥面的高度，保证锥面完全贴合无悬空，杆部的公称直径为20mm，

　　配套的内螺纹底座或者构件螺纹孔的有效啮合长度不能低于25mm，避免螺纹啮合不足出现滑牙失效，整个构件的总长度根据顶升行程设计，常规100mm行程的版本总长度为160mm，完全收缩后沉头端面到底座端面的距离为60mm，能够塞入间隙更小的支撑位。实际作业过程中，这类螺旋顶升螺丝的额定静载荷为5吨，动载荷顶升过程中建议不超过3吨，避免偏载导致螺杆弯曲，转动施力位置在螺杆末端的方头位置，配套19mm的标准扳手就能施加扭矩，不需要专用工具，日常维护只需要定期在螺纹副表面涂抹锂基润滑脂，就能保证转动顺畅，延长螺纹副的使用寿命。在设备安装调平场景中，比如大型机床的床身调平、钢结构构件的临时支撑定位，

　　这类沉头螺旋顶升件可以直接嵌入构件的预制安装孔内，不需要额外焊接支撑座，调平完成后可以直接配合锁紧螺母实现位置固定，不需要额外更换支撑垫块，大幅减少现场安装的工序步骤。相比剪式千斤顶的结构，它的径向尺寸更小，能够伸入到构件的内部支撑点，不会因为支撑臂的结构干涉无法靠近核心承重位置，在模具装配、重型钣金件组对的场景里，多个这类顶升螺丝配合使用，可以实现不同点位的高度微调，保证构件拼接的平面度控制在0.1mm/m的精度范围内，完全满足精密装配的要求。设计过程中需要重点校核螺杆的压杆稳定性，当螺杆伸出长度超过80mm时，需要校核长细比，避免受压失稳弯曲，螺纹牙根的剪切强度也需要根据额定载荷做验算，保证在最大载荷下螺纹牙的剪切应力低于材料的许用应力，材料选用45号钢调质处理，硬度控制在HB220-250之间，既有足够的强度承受压载荷，也有足够的韧性承受转动过程中的冲击载荷，不会因为硬度过高出现螺纹脆断的问题。
