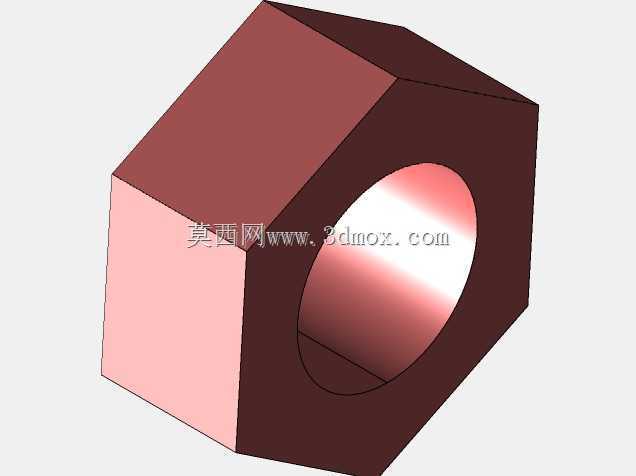

六角锁紧螺母零件结构设计方案

　　在各类机械装配场景中，螺纹连接是应用最广泛的可拆卸连接形式，而六角螺母作为螺纹副的核心配套零件，直接决定了连接结构的可靠性、装拆便捷性与长期服役稳定性。这款六角螺母的设计，首先围绕通用装拆工具的适配性展开，外轮廓采用正六边形结构，六个受力面的平面度公差控制在IT7级，相邻面夹角严格遵循120度设计，既可以适配普通活动扳手、开口扳手的手动装拆作业，也能匹配套筒类工具实现自动化产线的快速拧紧作业，避免了圆形轮廓零件装拆时容易打滑、专用工具适配性差的问题。

　　从实际应用场景来看，这类螺母覆盖了从普通民用设备组装、工业机床部件固定到输变电设备组件连接的多类场景，不同场景下对螺母的力学性能要求存在差异，因此在结构设计阶段，就预留了足够的壁厚冗余，六角对边尺寸与内螺纹公称直径的比值控制在1.6倍左右，既保证拧紧过程中六角侧壁不会因为扳手施加的扭矩发生崩边变形，也不会因为外形尺寸过大造成安装空间的浪费。内螺纹部分采用标准普通米制螺纹设计，螺纹牙型角为60度，牙侧粗糙度控制在Ra1.6以下，保证与配套外螺栓旋合时的接触面积均匀，螺纹旋合过程无卡滞，受力后各圈螺纹的载荷分布相对均匀，避免前几圈螺纹因为应力集中发生滑牙失效。

　　很多设计人员在做螺母建模时容易忽略安装边界的细节，这款螺母在两个端面都设计了微小的倒角结构，靠近螺纹入口端的倒角角度为30度，既可以在装配时快速引导螺栓螺纹旋入，避免螺纹入口处的毛刺刮伤螺栓牙型，也能在安装完成后减少端面与被连接件表面的应力集中，防止长期受振动载荷时螺母边缘压溃被连接件的表面涂层甚至基体材料。六角棱边位置也做了0.2mm的小圆角过渡，一方面是去除机械加工过程中产生的锐边毛刺，避免装配人员操作时被划伤，另一方面也能减少热处理过程中棱边位置的应力开裂风险，提升零件的整体成品率。

　　从安装适配的角度考量，这款螺母的厚度尺寸按照标准螺纹连接的受力要求设计，当配套螺栓性能等级为8.8级时，螺母的螺纹啮合长度可以达到螺栓公称直径的0.8倍，足以承受螺栓屈服强度对应的拉紧载荷，不会出现螺纹先于螺栓杆断裂失效的情况。如果应用在有振动冲击的工况下，这个基础结构也可以很方便地拓展，比如在端面增加防松垫圈的适配槽，或者对螺纹部分做预变形处理实现全金属锁紧，不需要对外六角的主体结构做大幅修改，就能适配不同防松等级的装配需求。

　　建模过程中，结构的参数化关联是重点，六角对边尺寸、厚度、内螺纹公称直径、螺距、倒角尺寸这些核心参数都做了关联配置，当需要适配不同规格的螺纹连接需求时，只需要修改对应的参数就能快速生成新规格的螺母模型，不需要重新绘制草图特征，大幅提升同系列零件的设计效率。同时模型的几何特征完全匹配实际加工工艺，六角外形可以通过冷镦或者铣削加工成型，内螺纹可以通过攻丝或者车削加工完成，所有特征都不存在加工死角，不需要特殊的定制刀具就能完成量产加工，不会出现三维模型看起来合理但实际无法加工的问题。

　　在实际选型使用时，需要注意螺母的安装空间边界，六角的外接圆直径是安装时需要预留的最小扳手空间尺寸，模型里的外接圆尺寸严格按照标准公差设计，选型时只要预留比外接圆直径大2mm以上的操作空间，就能保证扳手可以顺利套入完成拧紧作业，不会出现空间不足无法装拆的问题。两个端面的平行度公差也在建模时做了约束，保证拧紧后螺母端面与被连接件表面完全贴合，不会出现偏载导致的螺纹受力不均，有效提升连接结构的抗疲劳性能，即使在长期受交变载荷的设备上，也能保持稳定的锁紧力，减少日常维护的重新紧固频次。
