法兰组件连接结构工程设计方案

　　在流体输送、动力传动类设备的管路对接、轴系衔接场景中，法兰组件是实现刚性密封连接的核心基础部件，这套法兰组件的设计完全围绕常规工业场景的通用安装需求展开，没有做特殊定制化的异形结构，适配绝大多数同压力等级的管路、传动轴对接工况。从实际使用场景来看，这类法兰组件常应用在车间压缩空气管路对接、小型液压站油路连接、低压输水管道接驳，以及小功率传动系统的轴端联轴器配套场景，核心作用是在两个需要对接的构件之间建立可拆解的刚性连接，同时保证对接面的密封性能，避免输送介质泄漏或者传动过程中出现同轴度偏移。设计过程中首先确定的是安装边界尺寸，主法兰盘的外圆直径控制在70.83mm，盘体厚度30.5mm，

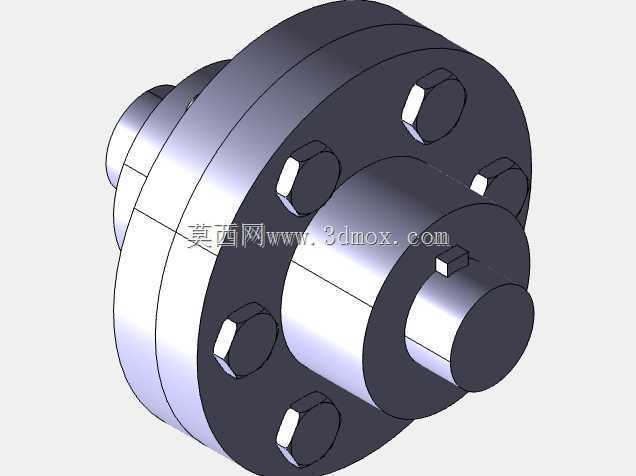

　　这个尺寸刚好适配DN50规格的常规管路对接需求，不会因为盘体过大造成安装空间浪费，也不会因为尺寸不足导致连接强度不够。法兰盘上均匀分布6个螺栓安装孔，孔位的分度圆直径经过反复校核，既保证螺栓拧紧时有足够的操作空间，也能让螺栓锁紧力均匀分布在整个法兰对接面上，避免局部应力集中导致密封失效或者盘体变形。对接面的密封槽设计在盘体中心凸台位置，凸台高度2.5mm，槽口预留了标准密封件的安装空间，装配时配合对应规格的密封垫片，就能在1.6MPa的常规工作压力下实现可靠密封，不会出现介质渗漏问题。从装配结构来看，这套组件包含法兰盘本体、配套连接螺栓、锁紧螺母以及对接端的配合法兰，装配时需要先将两个法兰盘的对接面清理干净，

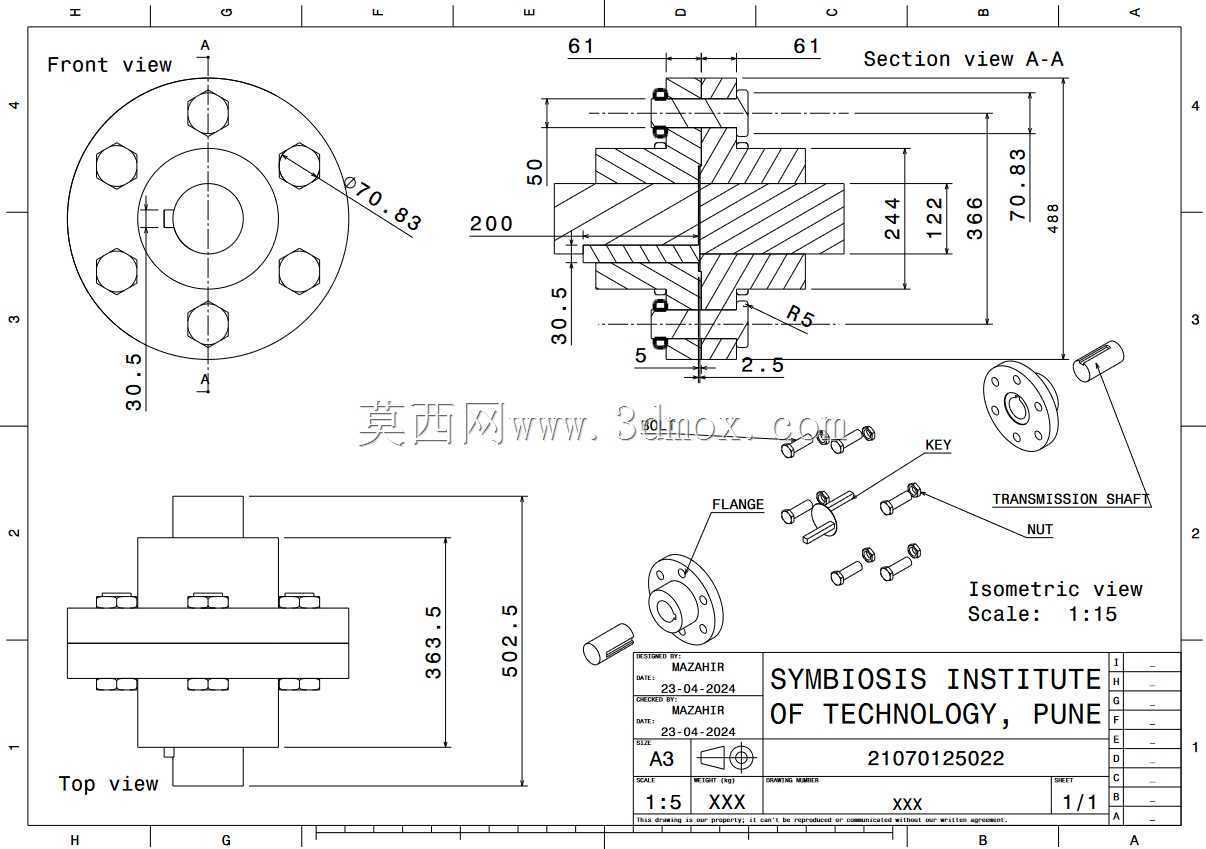

　　放置好密封垫片后对齐螺栓孔，穿入螺栓后按照对角顺序逐步拧紧螺母，避免单侧受力导致法兰盘偏斜，影响同轴度和密封效果。轴侧方向的连接尺寸做了适配性设计，中心通孔直径22mm，可穿过对应直径的管路或者传动轴，轴端配合段的长度12mm，对接后两个法兰盘的总装配长度控制在200mm，这个安装长度适配绝大多数设备预留的法兰安装空间，不需要额外调整周边构件的位置就能直接装配。视图布局上同时给出了前视、剖视、俯视三个方向的二维工程视图，还有等轴测装配示意图，能让加工和装配人员快速理解整个组件的结构关系，剖视图里清晰标注了各个配合面的尺寸公差，比如法兰盘与对接轴的配合公差选用H7/h6的间隙配合，既保证装配时能顺利推入，
