带格栅罩体的注塑模具型腔型芯结构

项目分类:注塑模图纸 发布时间:2024-10-08 ID:782026
  • 带格栅罩体的注塑模具型腔型芯结构

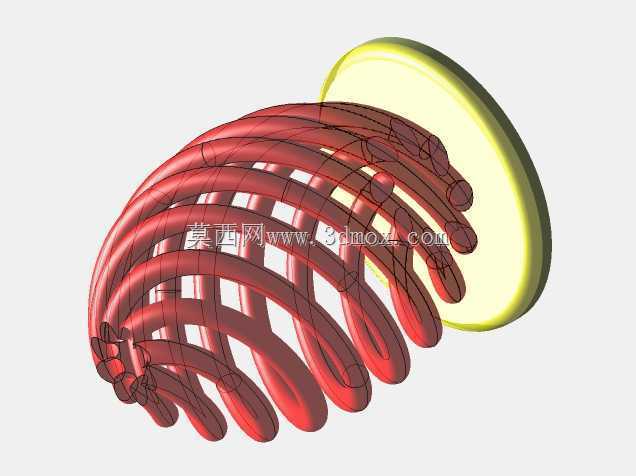

  这套模具结构针对带弧形格栅的罩类塑件开发,核心解决了异形曲面筋条排布的成型难题,在日常小家电进风罩、户外灯具防护外罩、小型通风设备端盖这类带密集通透格栅的塑件生产场景中适配性极强。实际生产中这类带弧形格栅的塑件最容易出现的问题就是筋条填充不足、脱模时格栅变形、合模时型腔型芯错位导致的壁厚不均,这套结构在设计阶段就针对性做了排布优化。从成型逻辑来看,塑件的弧形格栅是沿半球形曲面均匀排布的单根弧形筋条,筋条的截面采用了根部R0.3、端部R0.2的圆角过渡,既避免了注塑时熔体在筋条末端滞留导致的冷料缺陷,也能降低脱模时筋条与模具型腔的粘附力,减少顶出时的筋条断裂风险。设计时首先确定了塑件的安装基准,也就是后端的圆形安装法兰面,

  这个平面作为模具分型面的核心基准,所有格栅筋条的拔模方向都垂直于这个安装平面,每根筋条的拔模斜度设置为1.5°,既保证了成型后塑件能顺利从型腔脱出,也不会因为斜度过大导致筋条端部壁厚过薄影响结构强度。型腔部分采用整体式铣削加工,对应格栅的凹槽部分在精加工后做了镜面抛光处理,表面粗糙度达到Ra0.8,减少熔体填充时的流动阻力,保证每根弧形筋条都能完整填充;型芯部分对应格栅的凸起筋位做了镶拼式结构设计,每一组弧形筋位都采用单独的镶块加工,后续如果出现局部筋位磨损或者烧蚀,不需要更换整个型芯,只需要更换对应位置的镶块即可,大幅降低模具的维护成本。从安装边界来看,这套模具适配160吨规格的卧式注塑机,

  模具的整体安装尺寸控制在350mm×300mm×280mm范围内,定位圈直径采用标准的100mm规格,主流道衬套的入口孔径匹配注塑机喷嘴的R15球面半径,避免注胶时出现溢料问题。顶出结构采用顶杆+推板组合的方式,在圆形安装法兰的位置均匀布置6根直径8mm的顶杆,同时在格栅的间隙位置布置4块小型推块,顶出力均匀分散在塑件的刚性结构位置,避免顶出时塑件出现变形。冷却水路的排布也贴合塑件的曲面形态,型腔侧的水路沿弧形格栅的排布走向做了随形水路设计,水路距离型腔表面的距离保持在15mm±2mm的范围内,保证成型时整个型腔表面的温度均匀,减少塑件因为冷却不均导致的翘曲变形,尤其是弧形格栅部分,冷却均匀能有效避免筋条出现弯曲变形,

  保证成型后格栅的间隙均匀一致。在排气设计上,在每根弧形筋条的末端位置都开设了深度0.02mm的排气槽,熔体填充时型腔内的空气能顺着排气槽顺利排出,避免筋条末端出现困气烧焦、填充不满的缺陷。这套结构的设计思路没有追求复杂的模具结构,而是围绕塑件本身的弧形格栅特征,从填充、冷却、脱模、维护四个实际生产维度做平衡,在保证塑件成型精度的前提下,尽可能降低模具的加工难度和后续维护成本,适配中小批量的带格栅罩类塑件生产需求,实际试模时调整注塑压力到80bar、保压压力40bar、熔体温度220℃的参数下,就能实现完整填充,成型后的塑件格栅筋条无变形、无缺料,安装法兰面的平面度控制在0.1mm以内,能直接和对应设备的壳体完成装配,不需要额外的校形工序。
