交流稳压器注塑成型型芯型腔模仁

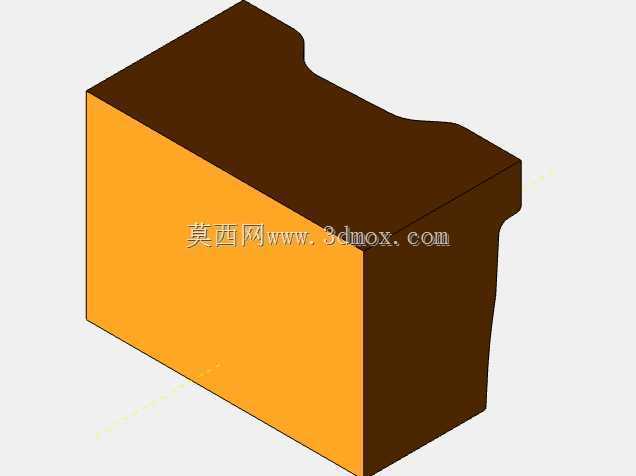

　　这套型芯与型腔结构围绕交流稳压器塑料外壳的注塑成型展开，核心任务是在模架内部构建出与产品外形、内腔完全对应的封闭成型空间。现场拿到产品数模后，首先要判断分型走向：稳压器外壳属于带侧壁起伏、顶部轮廓略带弧度的盒体类零件，外表面由型腔负责成型，内表面由型芯负责成型，两者合模后形成的封闭体积直接决定熔料填充后的制件形状。从结构形态看，型腔块承担产品外侧大面积光面的复制，顶面随产品轮廓做出连续过渡的曲面，侧边保留与模架配合的直身基准；型芯块则对应壳体内部的容纳空间，外形呈现与产品内壁一致的块状实体，侧壁高度需要覆盖制件深度，并在边缘预留封胶位置。工程建模时，分型面不能简单拉成平面，要顺着产品最大轮廓线逐段延伸，遇到侧壁局部内凹或台阶时，

　　需评估是直接做在主模仁上，还是拆成滑块、镶件。该件外形起伏集中在上沿与侧部，若倒扣量在出模方向可接受，优先通过拔模斜度消化，以减少模具动作层级。模仁的长宽高边界要结合注塑机拉杆间距、模架规格和产品收缩率共同确定：外形尺寸在产品投影面积基础上加出封胶边、流道布置和冷却水路距离，安装面则保持规则平面，便于压入模架或通过螺钉、压板固定。冷却回路需要避开成型薄弱区，沿型芯、型腔的热量集中位置排布，保证外壳厚薄过渡处收缩均匀。顶出位置通常落在型芯侧，结合壳体内部筋位、凸台布置顶杆，避免顶白或顶穿。排气则在型腔末端和分型贴合面开设浅槽，使熔料充模时气体顺利排出。对结构设计人员来说，这类模仁的价值在于把产品壁厚、圆角、拔模和封胶面统一到可加工、可试模的实体中，既保证稳压器外壳成型后尺寸稳定，也为后续电极拆分、数控加工和装配研配提供明确依据。
