汽车管路连接用弯形法兰歧管结构设计

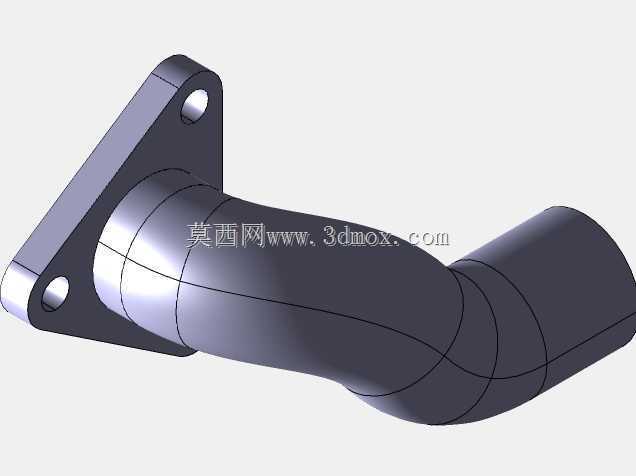

　　在汽车动力系统、冷却系统以及进排气系统的管路布局中，这类带法兰安装座的弯形歧管是十分常见的连接构件，主要承担不同功能单元之间的流体导通作用，既要保证介质输送过程中的流阻控制在合理区间，也要适配整车紧凑布局下的空间避让需求，避免与周边线束、支架、壳体等部件产生运动干涉。从结构本身来看，该零件一端采用带两个安装孔的菱形法兰结构作为固定端，安装孔的位置度公差需要严格控制，保证装配时能够与对接端的安装面完全贴合，密封面的平面度要求直接影响连接后的密封性能，若平面度超差，在长期振动工况下很容易出现介质渗漏的问题。法兰与管身的过渡区域做了圆弧过渡处理，而非直角衔接，这种设计一方面能够降低流体在转角位置的涡流损失，减少介质输送过程中的压力损耗，

　　另一方面也能避免应力集中，提升零件在交变载荷下的结构强度，毕竟车辆行驶过程中会持续受到来自路面的振动激励，以及管路内部介质压力的波动影响，应力集中区域很容易成为疲劳失效的起始点。管身采用空间弯管结构，弯曲角度并非单一平面内的弯折，而是根据实际安装路径做了复合角度设计，这种设计是为了在有限的发动机舱或底盘空间内，绕过周边已布置的其他总成部件，不需要额外增加管路转接接头，减少了整个管路系统的连接点数量，也就相应降低了潜在的渗漏风险点。管身的壁厚设计需要兼顾强度与轻量化要求，壁厚过大会增加零件整体重量，不符合整车轻量化的设计趋势，壁厚过小则无法承受管路内部的工作压力，同时在安装紧固过程中容易出现变形，影响密封可靠性。

　　另一端的圆柱接口用于对接柔性管路或者其他硬管接头，接口的外径尺寸与公差需要与对接管路的卡箍、密封圈规格完全匹配，保证连接后能够承受规定的拔脱力，不会在车辆运行过程中出现管路脱落的故障。在实际设计过程中，这类歧管的建模首先需要确定两端接口的安装坐标，也就是对接部件的接口位置与朝向，再结合周边部件的包络空间绘制管身的中心轨迹线，轨迹线的弯曲半径需要满足材料成型的工艺要求，过小的弯曲半径会导致弯制过程中管身出现瘪皱、壁厚减薄超差的问题。完成中心轨迹后再根据壁厚要求生成管身实体，之后对法兰安装面进行结构细化，包括安装孔的沉头设计、密封面的凸台结构，所有的棱边都需要做倒圆角处理，除了之前提到的降低应力集中的作用，也能去除加工过程中产生的锐边，避免装配过程中划伤操作人员或者损坏对接的密封元件。在安装边界方面，法兰端的两个安装孔中心距是核心安装尺寸，直接决定了零件能否顺利装配到对接基座上，安装孔的孔径需要比配套的紧固螺栓直径大一定的间隙，用来补偿装配过程中积累的位置误差，间隙量通常控制在0.5到1毫米之间，间隙过大会导致安装后零件定位精度不足，在振动过程中出现窜动，间隙过小则会对零件的加工精度提出过高要求，增加不必要的制造成本。管身的外轮廓所有点位都需要与周边部件保持至少5毫米以上的安全间隙，尤其是靠近运动部件的位置，间隙量需要进一步放大，避免车辆运行过程中部件产生相对位移时发生摩擦碰撞，长期摩擦会导致管身磨穿，引发介质泄漏的严重故障。

　　这类零件的材质选择通常根据输送介质的不同来确定，如果是冷却系统的冷却液管路，会采用具备耐腐蚀性的铝合金材质或者高强度工程塑料，如果是进排气系统的管路，则会根据工作温度选择铸铁、不锈钢或者耐高温的复合材料，不同材质对应的建模细节也会有差异，比如金属材质的零件需要考虑焊接或者铸造的工艺余量，塑料材质的零件则需要考虑注塑成型的拔模角度与壁厚均匀性。在流道设计上，管身内壁的光滑程度也会影响流体的输送效率，建模过程中要避免内壁出现台阶、凸起等结构，减少流体流动过程中的阻力，对于有流量要求的管路，还可以通过流体仿真对弯管角度、过渡圆弧大小进行优化，在满足空间布局要求的前提下尽可能降低流阻，提升整个系统的工作效率。
