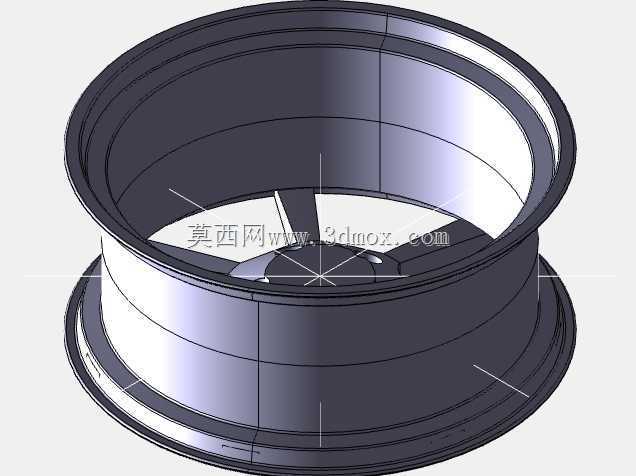

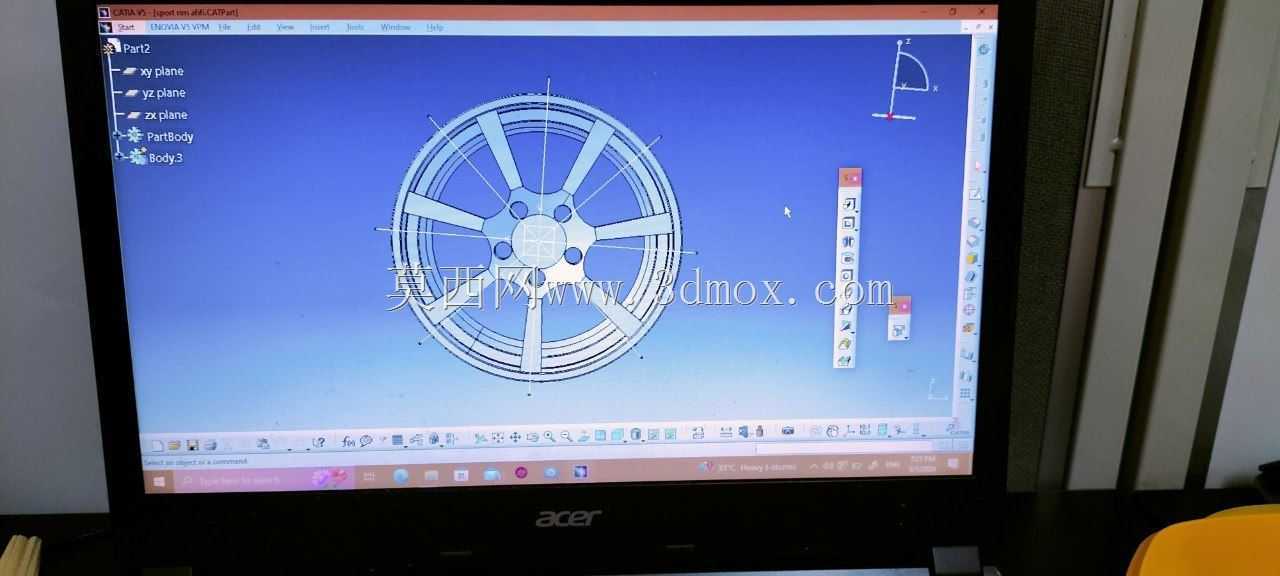

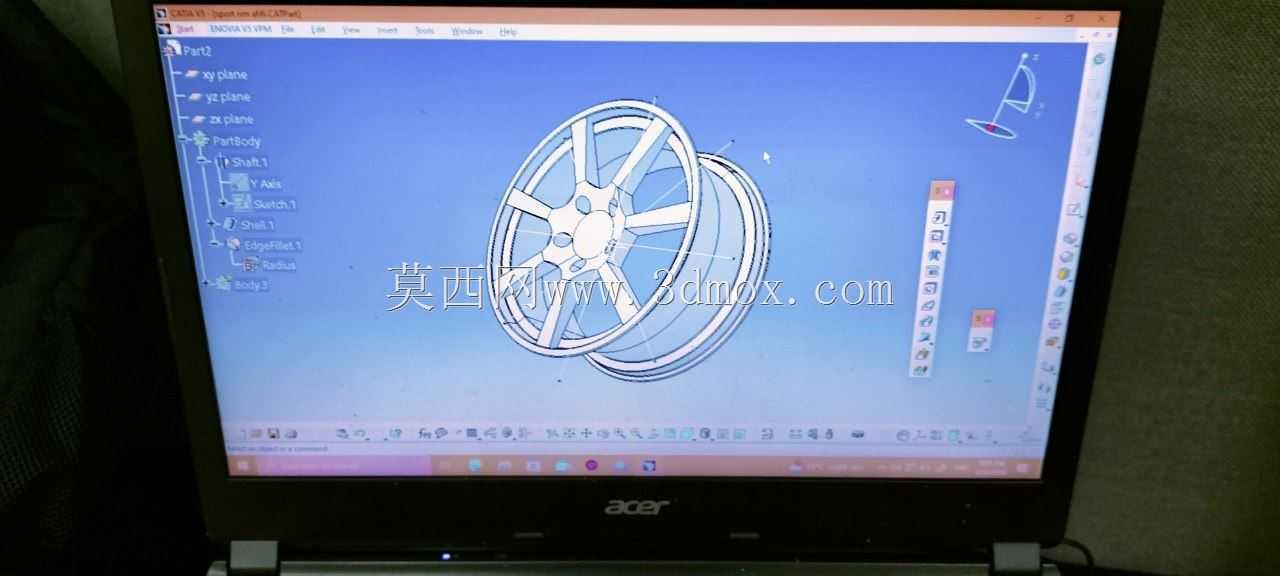

运动型汽车改装轮圈结构设计方案

　　在汽车底盘行走系统的改装与配套设计中，轮圈作为连接轮胎与车轴的核心承载部件，其结构合理性直接决定了车辆行驶的动态响应、承载可靠性以及外观适配性。这款运动取向的轮圈设计，首先从实际装车场景出发，覆盖了民用运动轿车、入门级性能车的街道改装需求，同时兼顾了轻量化赛道日使用的强度冗余，区别于原厂偏向舒适取向的铸造轮圈，在辐条构型、轮辋壁厚、安装座贴合精度上都做了针对性的结构优化。

　　从功能特性层面看，该轮圈采用宽边深凹的构型设计，轮辋部分预留了标准的轮胎胎圈安装槽，边缘的凸峰结构完全符合乘用车轮圈的安全规范，能够在轮胎低胎压行驶时避免胎圈脱开的风险，适配低扁平比运动轮胎的安装需求。中心安装面的定位止口做了公差收紧设计，装车时能够与车轴轴头实现精准配合，避免高速行驶时出现轮圈抖动的问题；螺栓孔的分布圆直径按照主流性能车的常见规格做了通用化适配，孔位周边做了局部加厚处理，分散螺栓紧固时的压应力，避免长期受力后出现孔位变形。辐条部分采用了宽辐条搭配镂空缺口的构型，既保证了辐条从中心安装座到轮辋外圈的力传递路径连续，又通过镂空区域减少了非必要的材料堆积，实现转动惯量的降低——对于运动型车辆而言，更低的轮圈转动惯量能够有效提升加速响应速度，同时减轻悬架下质量，改善减震器的动态响应表现。

　　设计思路上，没有盲目追求极致的轻量化而牺牲结构强度，而是通过应力分布的仿真结果调整材料分布：在轮辋与辐条连接的R角位置做了圆弧过渡，避免应力集中导致的疲劳开裂，这也是很多改装轮圈在长期使用后容易出现裂纹的高发位置；轮辋的气门嘴安装位做了局部补强，避免安装气门嘴时的应力集中，同时预留了足够的空间适配外置式胎压监测传感器的安装，不需要额外打磨修改。轮圈的偏距设置兼顾了大多数运动车型的翼子板齐边需求，安装后轮胎侧面能够与翼子板边缘基本齐平，既不会因为偏距过小导致轮圈突出翼子板造成非法改装风险，也不会因为偏距过大导致轮圈内陷，影响转向时的轮胎蹭擦风险，同时预留了足够的刹车卡钳避让空间，能够适配大尺寸多活塞刹车卡钳的安装，不需要加装垫片就可以避开卡钳与辐条的干涉，这一点对于改装用户来说非常实用，避免了加装垫片带来的螺栓长度不足、轮圈受力偏移的问题。

　　从安装边界与尺寸适配来看，轮圈的整体宽度适配19英寸规格的运动轮胎，轮辋的胎圈座宽度符合标准轮胎的适配范围，中心孔直径预留了适配不同车型轴头的变径圈安装空间，用户可以根据自己的车型选择对应尺寸的变径圈实现完美贴合，不需要对轮圈中心孔进行二次加工。轮圈背面的安装面做了全平面精加工，保证与刹车盘安装面的完全贴合，避免因为贴合面不平导致的刹车抖动问题；轮辋的内侧做了平衡块粘贴的平整区域，既适配传统的敲入式平衡块，也适配粘贴式平衡块，满足动平衡操作的需求。在实际使用场景中，这款轮圈既可以满足日常街道行驶的承载需求，经过结构强化的辐条与轮辋连接位置，能够承受过弯时的侧向载荷以及减速带冲击的垂直载荷，不会出现普通低压铸造轮圈容易出现的变形问题；深凹的造型设计也符合当下运动改装的审美需求，辐条的切面设计在光线照射下能够呈现出丰富的光影层次，同时宽辐条的设计也能够更好地露出内部的刹车卡钳，展现改装后的刹车系统视觉效果。

　　不同于很多只注重外观的仿制改装轮圈，这款设计在细节上考虑了实际装车的诸多工程问题：比如辐条背面的拔模角度做了合理设置，既适合铸造生产的工艺要求，也不会因为拔模斜度过大导致辐条根部过厚、外侧过薄的强度不均问题；轮圈边缘的防擦条设计做了小幅突出，能够在低速刮蹭路沿时首先接触路沿，保护轮辋主体的漆面不被刮伤，降低日常使用的维护成本。整个轮圈的重量分布经过优化，重心与轮圈的旋转中心完全重合，减少动平衡时需要添加的平衡块重量，进一步降低高速旋转时的不平衡量，提升高速行驶的稳定性。
