直列多缸发动机缸盖总成结构设计

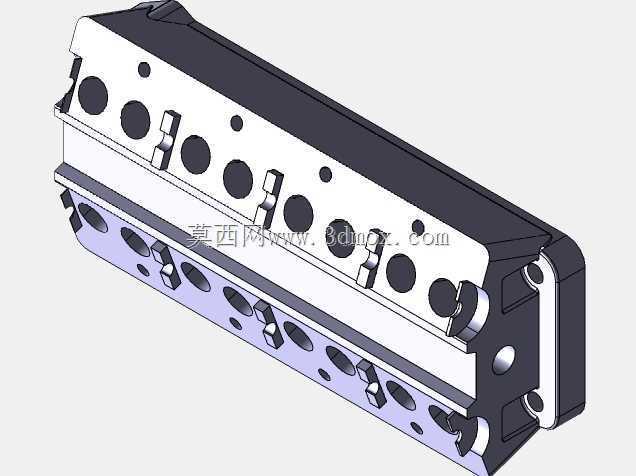

　　本次呈现的是直列排布多缸内燃机的缸盖与上缸体组合结构，这类部件是往复式内燃机的核心承压构件，广泛应用于乘用车动力总成、小型工程机械动力单元、固定式发电机组动力源等场景，直接决定发动机的配气精度、冷却效率与密封可靠性。从结构设计逻辑来看，该部件采用分层式布局，上层为缸盖主体，预留了均匀排布的气门安装孔位，相邻孔位之间设置了加强筋结构，用于平衡燃烧室爆发压力带来的交变载荷，避免缸盖在长期高温高压工况下出现翘曲变形；中层为缸垫贴合面，平面度公差控制在0.05mm以内，保证与缸体结合后的密封性能，防止燃气、冷却液、润滑油出现窜漏问题；下层为缸体上半部分，集成了凸轮轴安装腔与气道结构，进排气道采用流线型设计，减少进气阻力与排气背压，

　　提升发动机的充气效率。在安装边界设计上，部件两侧预留了对称的螺栓过孔，孔位间距按照内燃机安装标准排布，可适配同系列直列多缸机型的缸体连接需求，侧面的定位销孔用于装配时的快速对位，降低生产线的装配对位难度，减少人工调整的工时消耗。从功能特性层面分析，该结构集成了燃烧室顶部、气门导管安装位、冷却水道、润滑油道等多个功能区域，水道采用环绕式布局，覆盖每个燃烧室周围的高温区域，保证发动机在高负荷运转时，缸盖各区域温度差控制在合理范围内，避免局部过热导致的开裂风险；油道则采用斜孔贯通设计，为凸轮轴、气门摇臂等运动部件提供持续的压力润滑，减少运动副的磨损量，延长部件的使用寿命。在实际工程应用中，

　　这类缸盖组件的设计需要反复校核热变形量与螺栓预紧力的匹配关系，螺栓预紧力按照对角分步拧紧的工艺要求设定，避免因预紧力不均导致的缸盖变形，同时气道的截面形状需要经过流体仿真优化，保证各缸的进气均匀性偏差控制在3%以内，确保各缸工作一致性，降低发动机的振动与噪声水平。该结构的外形轮廓采用规则的长方体基础形态，边角处做了倒角处理，避免装配过程中出现磕碰损伤，同时也减少了应力集中点，提升部件的结构强度。对于三维建模从业者而言，这类部件的建模需要重点关注孔位的位置度公差、配合面的平面度要求，以及内部流道的连续性，建模过程中需要先建立整体的基准坐标系，以缸体底面为第一基准，曲轴孔轴线为第二基准，依次向上构建各层特征，

　　保证各特征之间的位置精度符合工程实际要求，避免后续出工程图时出现尺寸链矛盾。在设备选型适配场景中，该缸盖组件可匹配对应排量的活塞、连杆、曲轴等部件，组装完成后可作为小型非道路机械的动力单元，也可用于教学演示场景，展示内燃机的核心结构与工作原理，帮助从业者理解内燃机的配气机构与缸体结构的配合关系。
