小型无刷直流动力电机结构造型

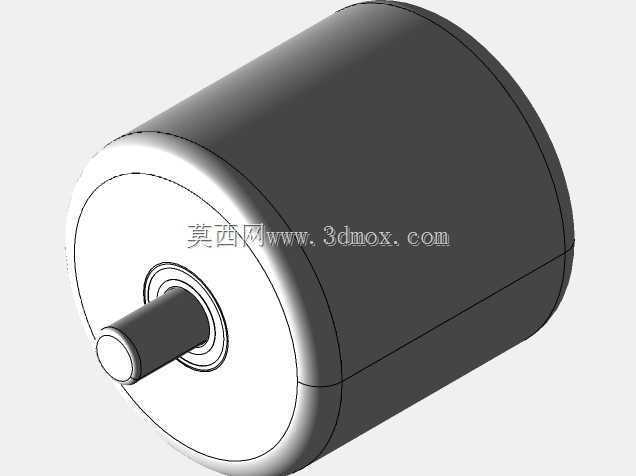

　　该模型呈现的是一款面向小型家电与轻载电动执行机构的无刷直流动力部件，整体采用封闭圆柱筒形机身配合单侧伸出轴的经典布局，结构重心集中在筒身轴线附近，便于在紧凑设备腔体内完成同轴布置。从实际装配角度看，圆柱形外壳对径向空间占用较为规整，外壳侧壁可作为主要散热面，在风扇、小型泵体、输送辊道、家用清洁器具或台式电动设备中，能够顺着设备风道或安装支架方向布置，减少异形外壳带来的空间浪费。前端盖区域围绕输出轴设置了阶梯式轴座轮廓，轴伸从端盖中心向外凸出，轴端保留平直圆柱段，适合通过联轴器、带轮、叶轮或小齿轮传递扭矩。设计时需要重点控制轴伸长度与端盖外端面之间的关系：轴伸过长会增加悬臂载荷，使轴承承受更大弯矩；轴伸过短则会限制联轴器、

　　锁紧螺母或传动件的安装空间。模型中轴部与端盖之间呈现多层同心圆结构，可理解为轴封、轴承室、端盖定位止口与外壳卷边的组合表达，这些特征在真实结构中分别承担旋转支撑、轴向定位、防尘隔噪和壳体连接作用。筒身外侧没有设置复杂散热筋，说明该方案偏向小功率、连续低发热工况，依靠金属壳体表面与周围空气进行热交换；若应用在负载波动较大的场景，可在后续细化中增加轴向散热筋或预留风道间隙，使气流沿筒身纵向通过，降低绕组温升。机身尾部采用圆弧过渡封端，这种处理能够减少端部应力集中，也让外壳在冲压或旋压加工时更容易成型。前端盖与筒身的结合线位于靠近轴座的位置，装配时可通过止口配合保证端盖与内定子、轴承孔的同轴度，避免转子运转时出现扫膛或异常振动。

　　对于选型人员而言，这类电机的安装边界主要由最大筒径、筒体总长、轴伸直径、轴伸长度以及前端安装面决定。若采用端面固定，可在前盖圆周布置螺钉孔；若采用抱箍固定，则圆柱筒身需要保留足够的平直夹持区域，不能让端盖圆角或尾部圆弧干涉箍带。模型当前突出的是外部几何关系，内部可对应定子铁芯、绕组、转子磁钢、转轴与轴承等常规无刷电机组成。定子与壳体之间通常采用过盈或粘接固定，转子组件依靠两端轴承支撑，轴端载荷应尽量靠近轴承位置，以减小挠度。家电应用中，该类部件常用来驱动风轮、水泵叶轮、刷洗机构或小型传送带，要求运行噪声低、转动平稳、启动响应快。因此在结构建模阶段，外形虽然简洁，但轴系同心度、端盖定位面、壳体圆度和轴向装配间隙都不能忽略。

　　筒身直径决定了定子外径和磁钢布置空间，机身长度则影响铁芯叠厚与绕组容纳能力；在相同外径下，适当增加筒长可以提升连续扭矩，但也会提高转子转动惯量，并对两端轴承的同轴支撑提出更高要求。前端同心圆台阶还可用于安装密封件或装饰罩，在潮湿、粉尘较多的使用环境中，密封结构能够保护轴承和绕组，延长维护周期。尾部圆弧封端与主筒身平滑连接，既有利于外壳成型，也能避免设备内部布线时被锐边划伤。整机布置时，输出轴一侧应预留传动件装拆空间，尾部则可预留霍尔板、驱动板或引线出线位置；若驱动板外置，筒体尾部只需保留线缆出口和固定结构，若驱动板集成在电机尾部，则需要额外考虑板件尺寸、发热隔离与防护距离。该造型抓住了小型无刷动力电机最核心的外部特征：规则圆柱机身、中心输出轴、端盖轴座和封闭尾端，便于在设备总体布局中进行干涉检查、支架设计和传动链匹配，也为后续细化安装孔、密封槽、轴承室及内部电磁结构提供了清晰的外形基础。
