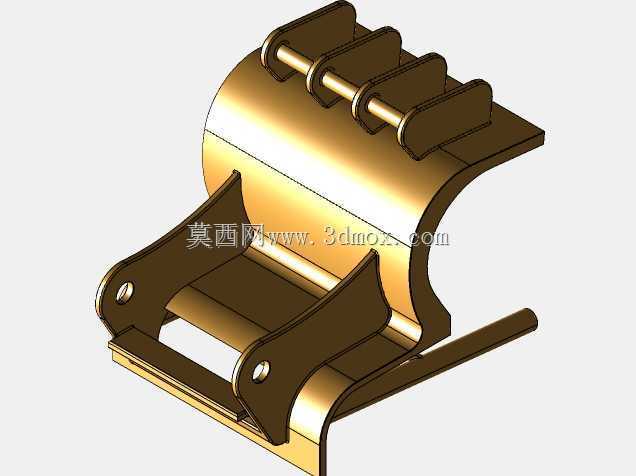

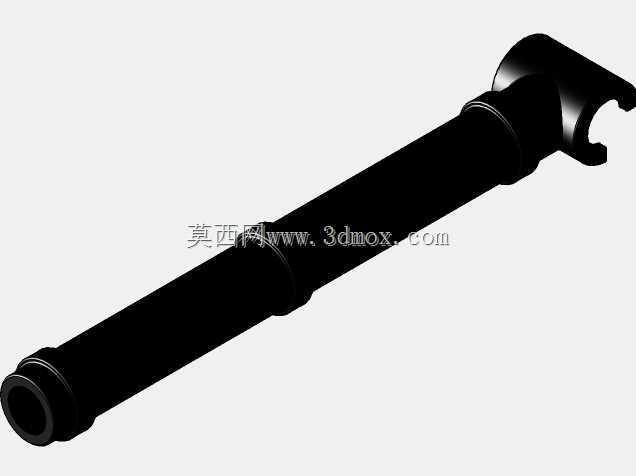

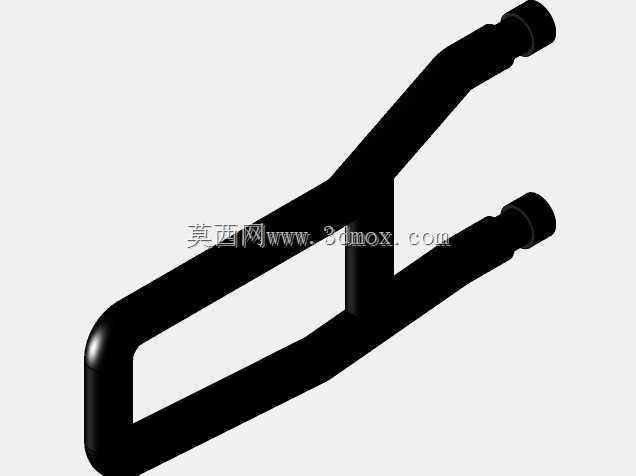

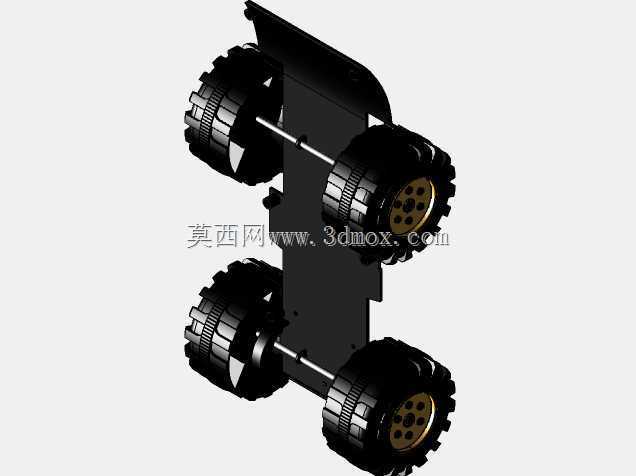

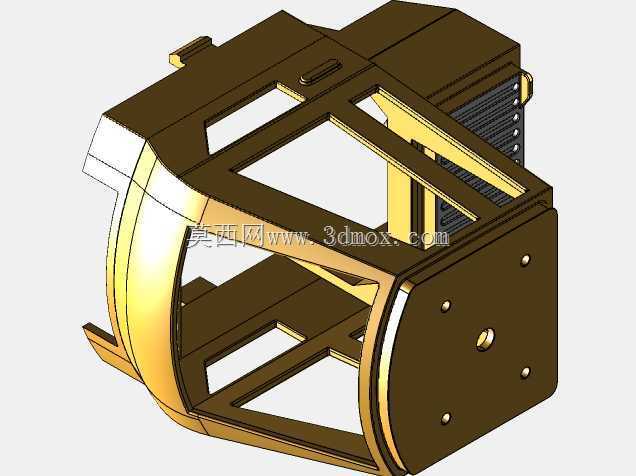

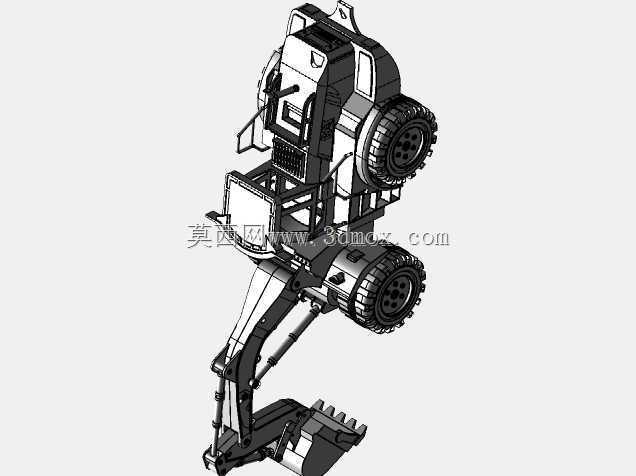

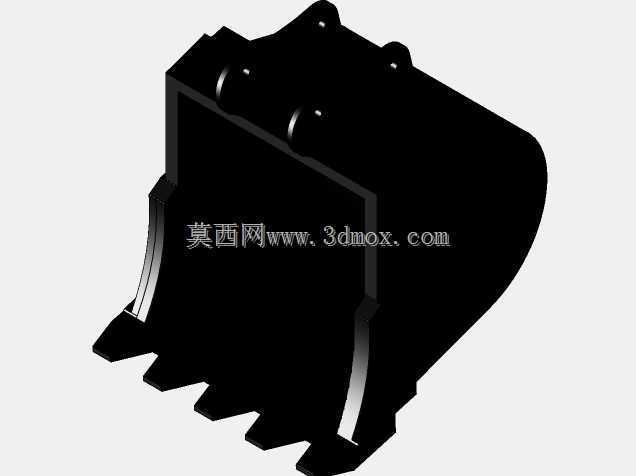

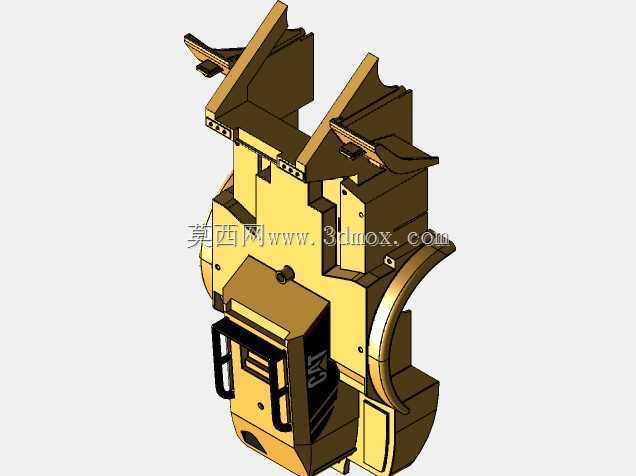

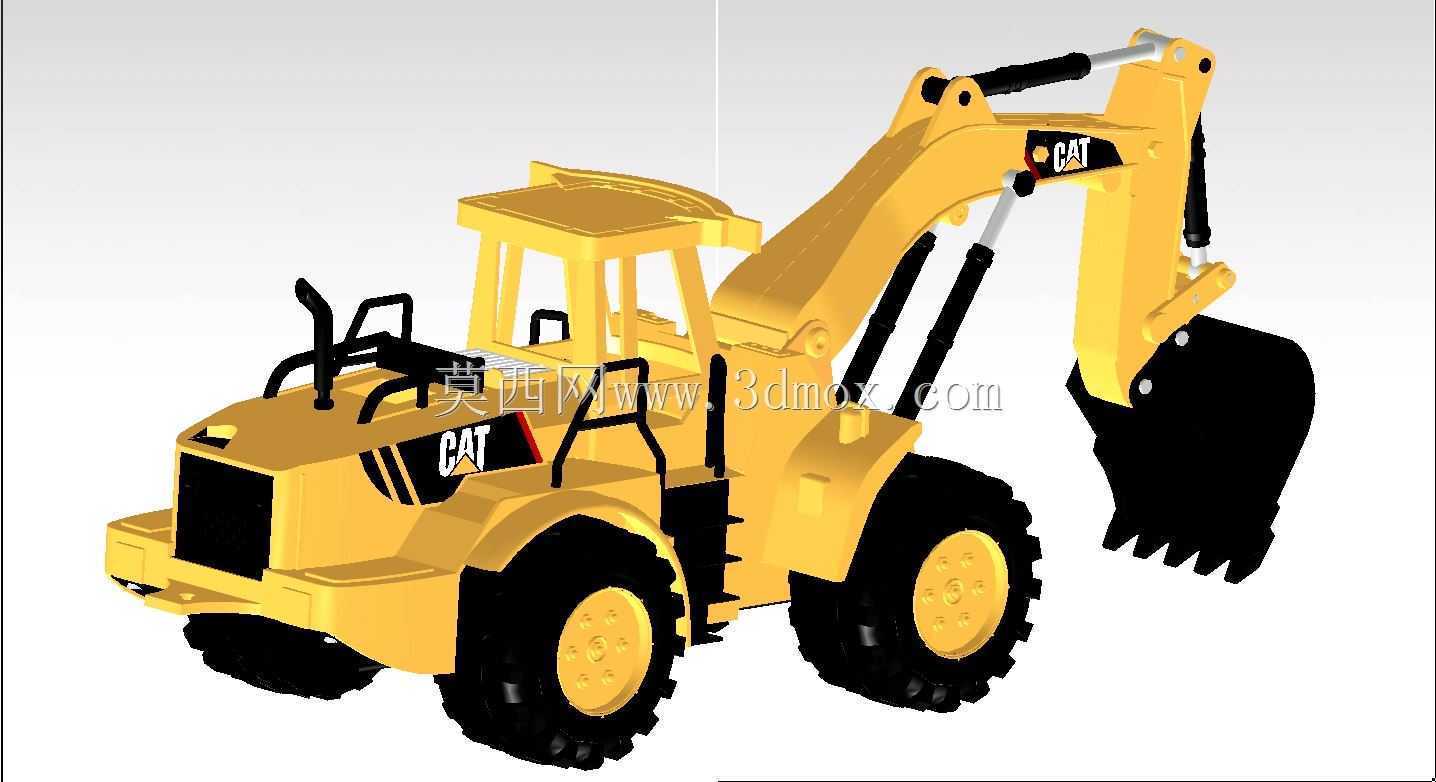

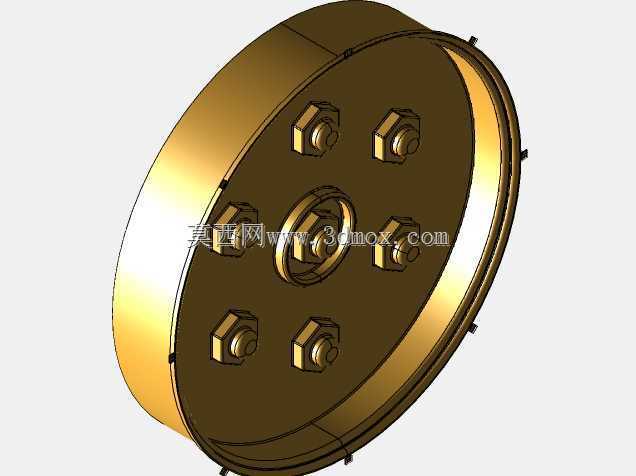

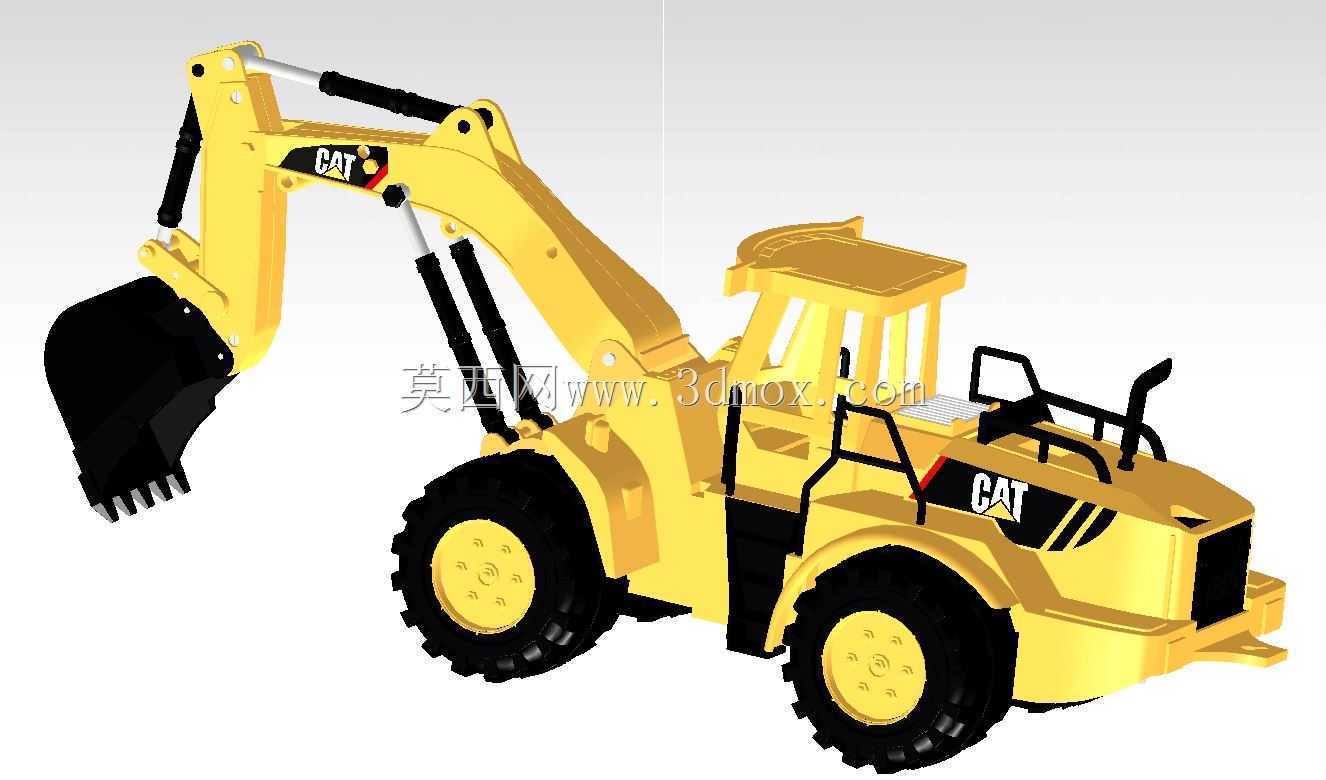

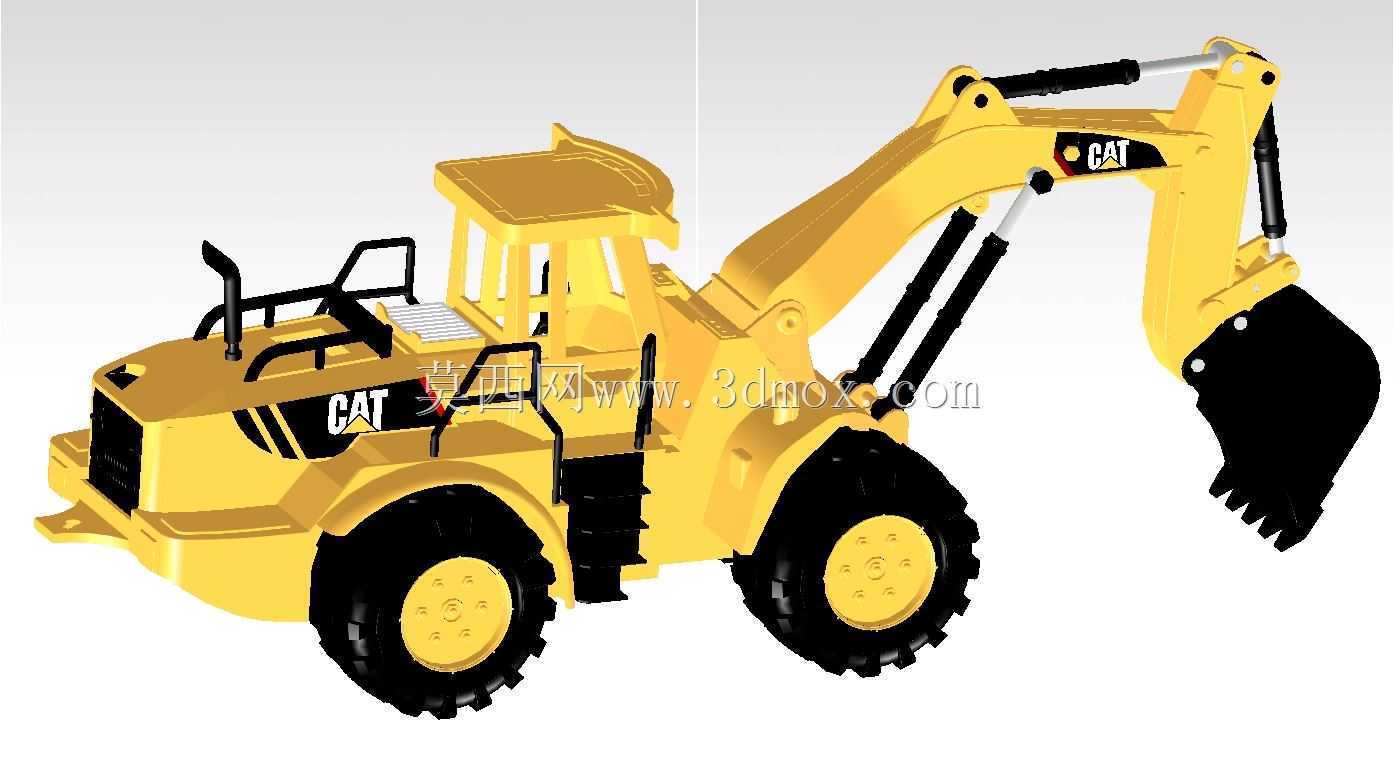

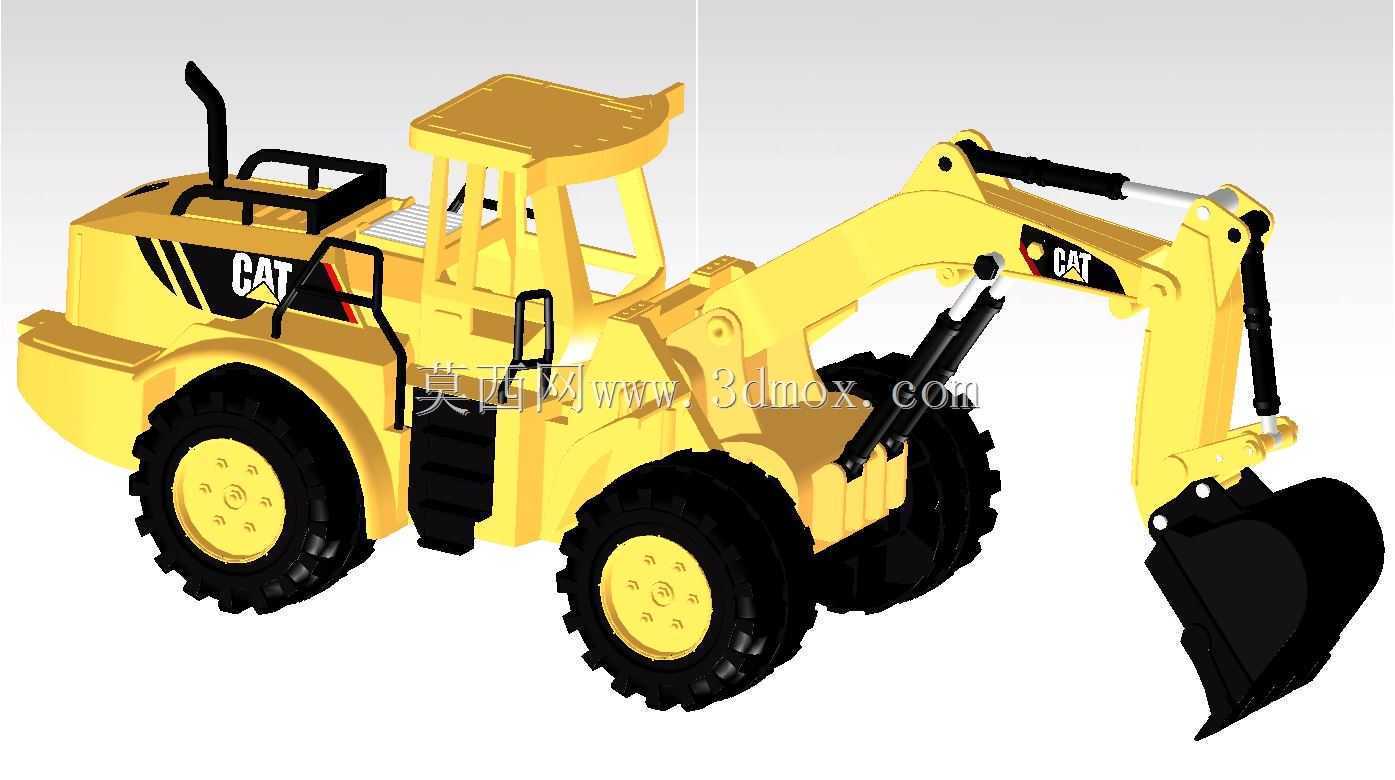

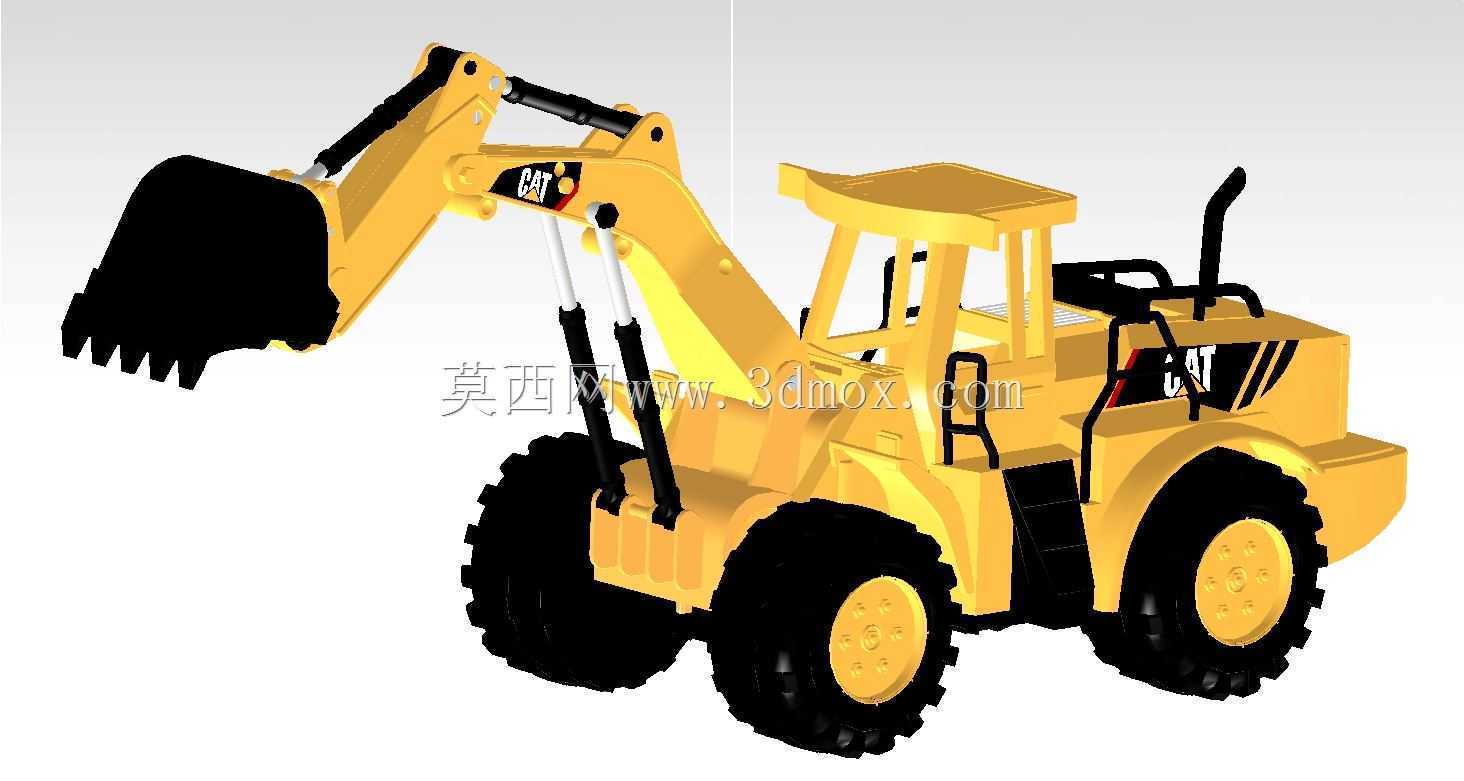

挖掘机铰接式连接固定支座结构设计

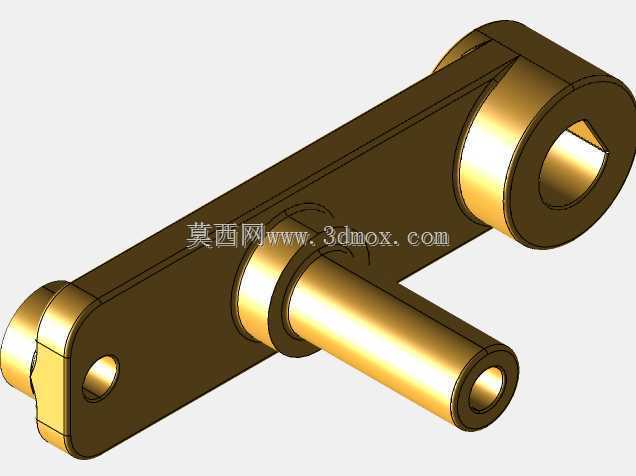

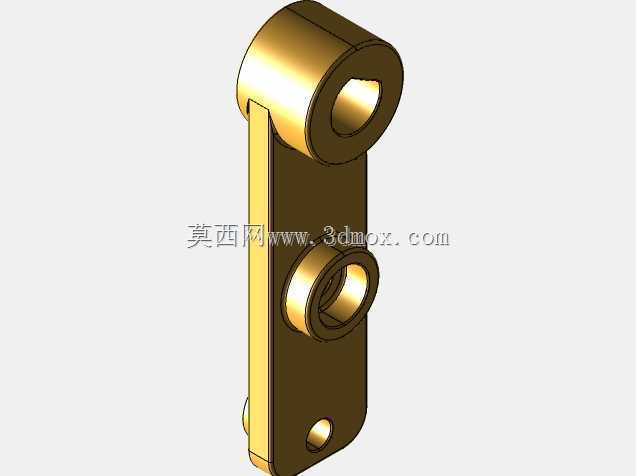

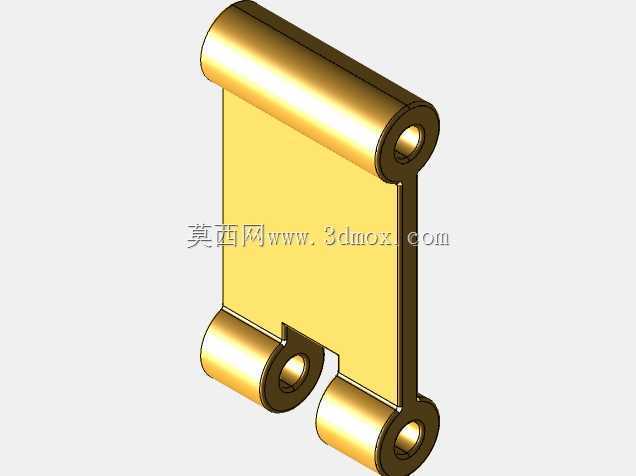

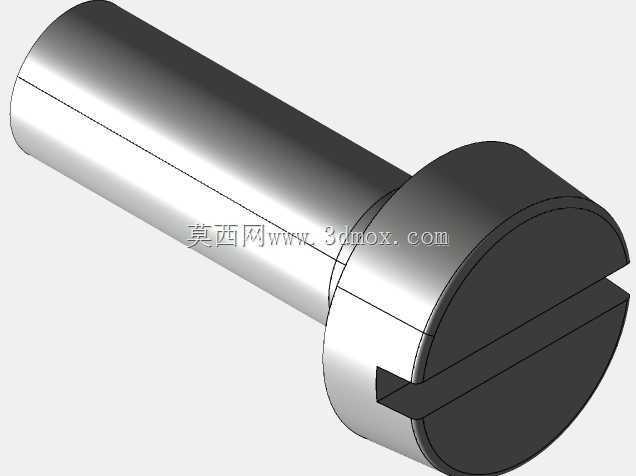

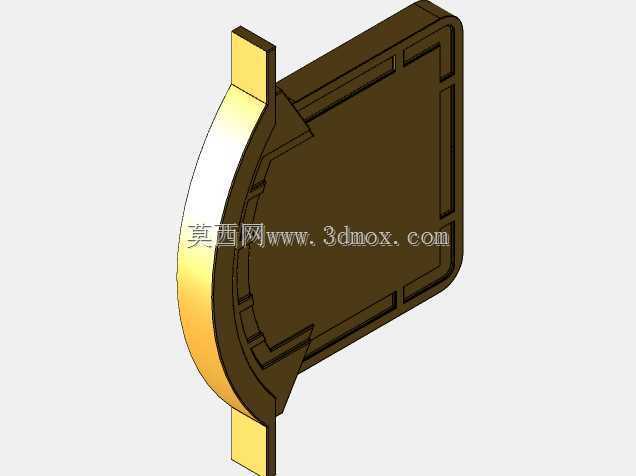

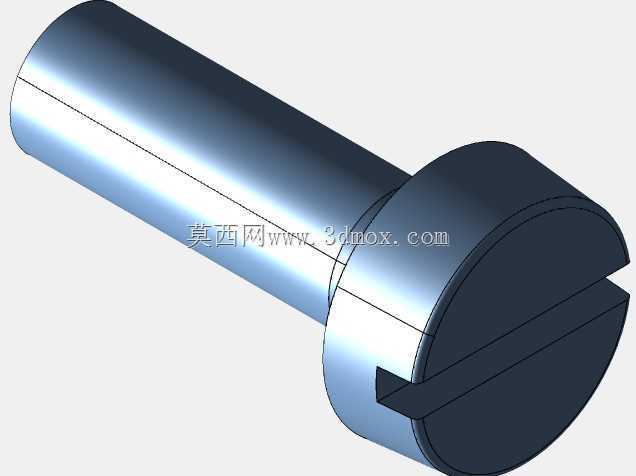

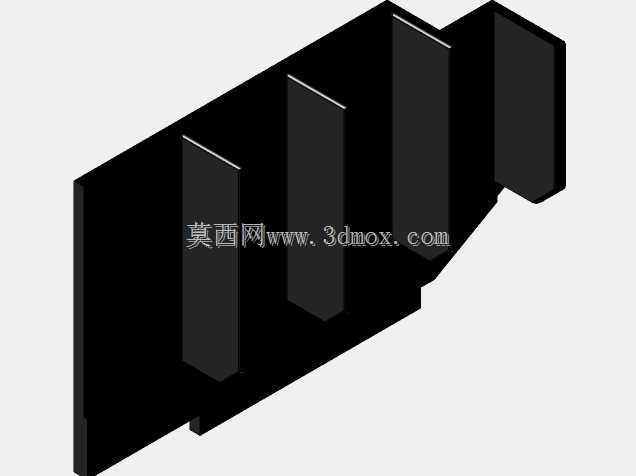

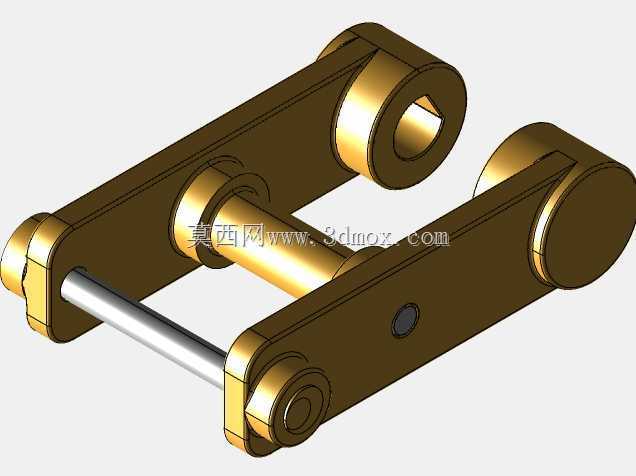

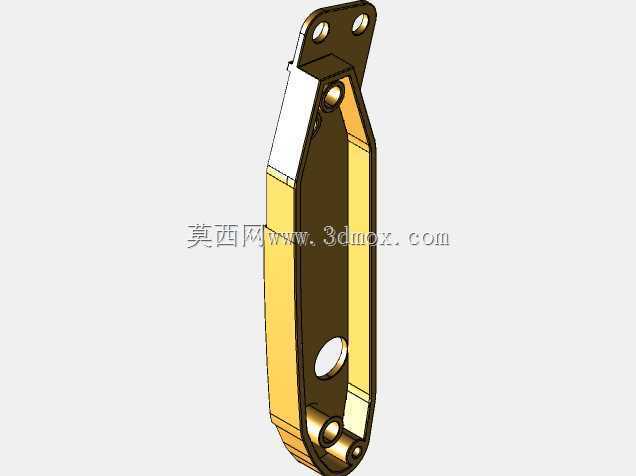

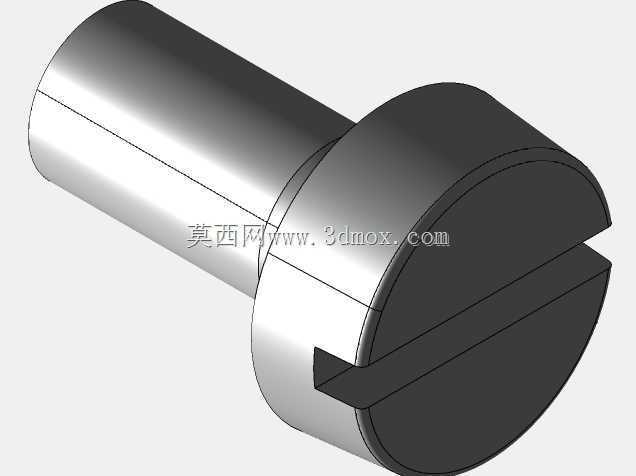

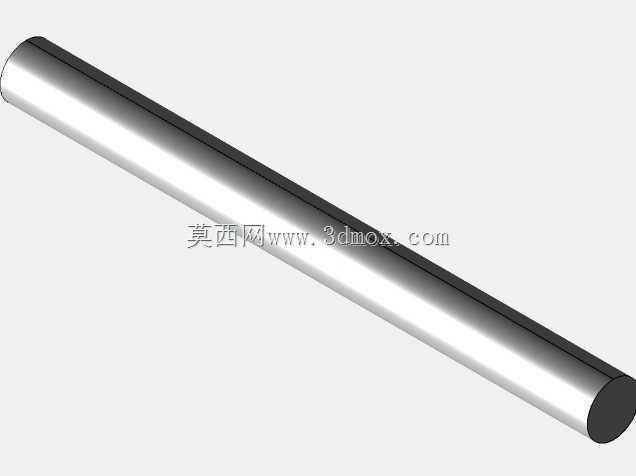

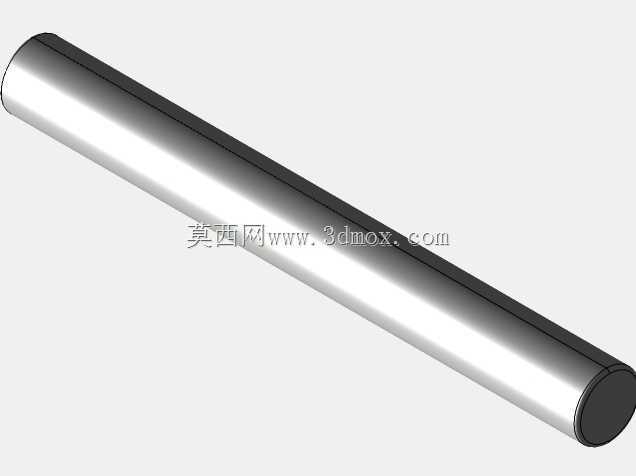

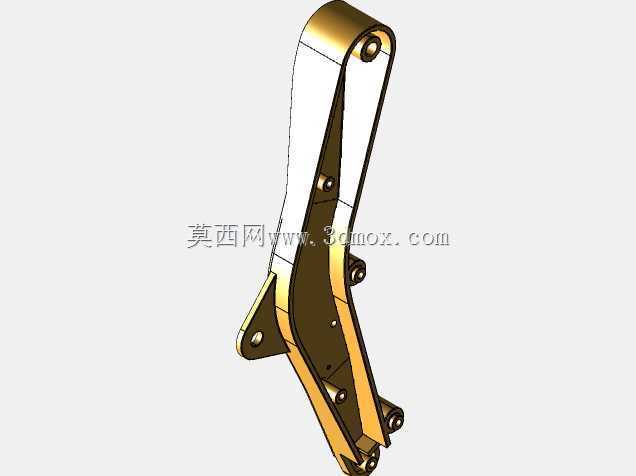

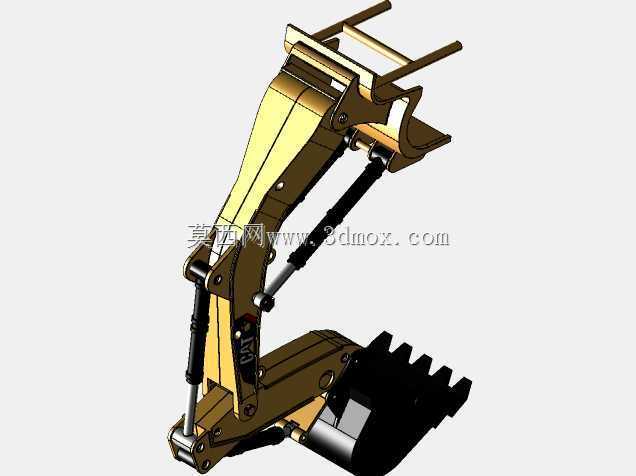

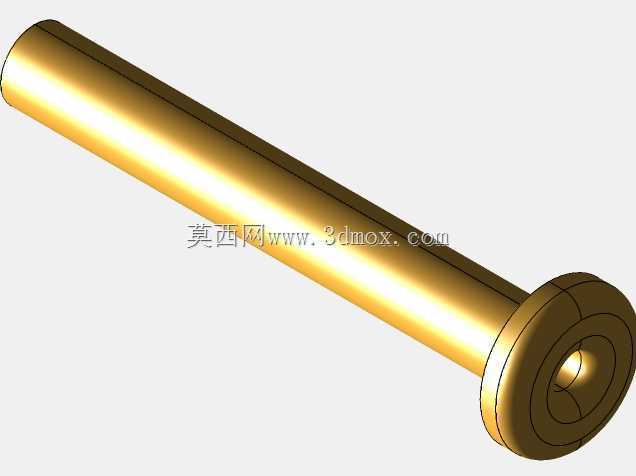

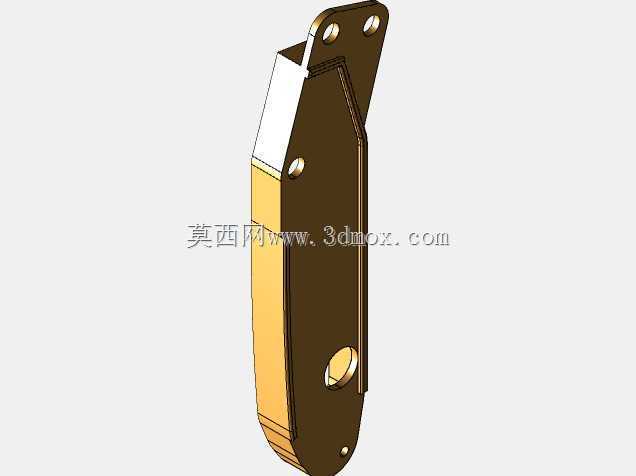

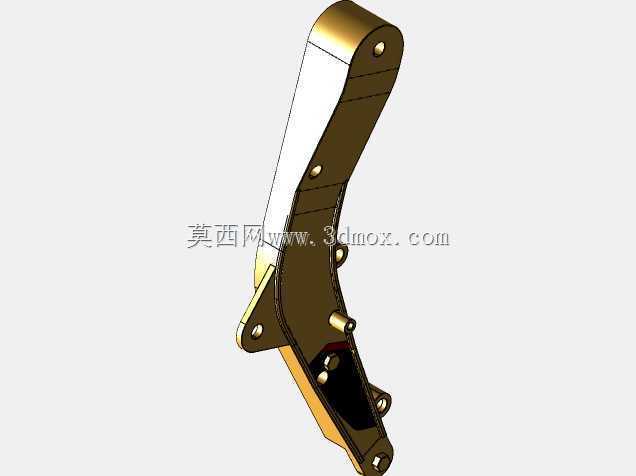

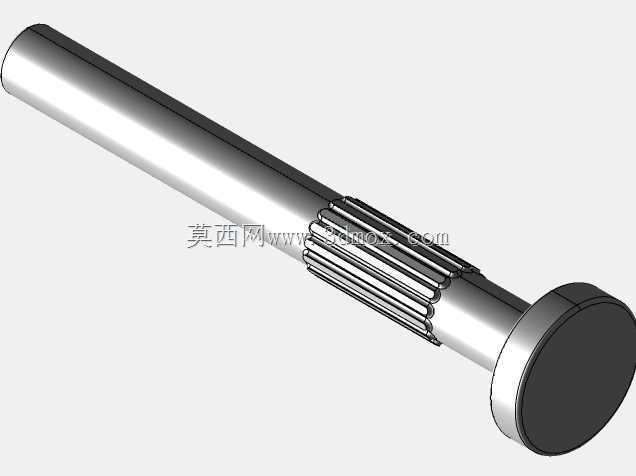

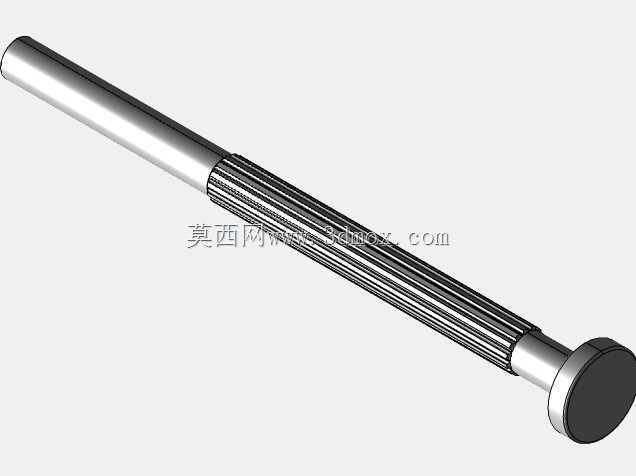

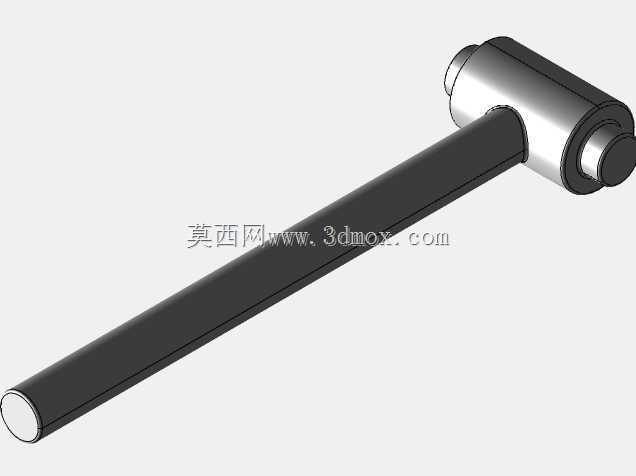

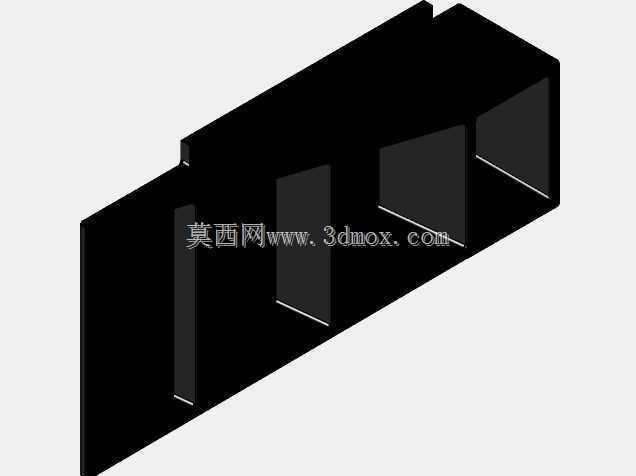

　　该铰接式连接固定支座是挖掘机工作装置与机架衔接部位的核心受力构件，主要应用于中小型履带式挖掘机的动臂根部、斗杆铰接点以及附属作业装置的快换连接位置，承担作业过程中交变载荷的传递与铰接转动自由度的约束作用，在挖掘作业、回转卸料、破碎作业等多工况下，需要同时承受轴向拉力、径向剪切力以及偏载带来的扭矩作用，是保障挖掘机动臂、斗杆动作平顺性与结构可靠性的关键零部件。从结构设计逻辑来看，该支座采用一体化板式加同轴套筒的组合结构，主体承力板采用等厚高强度合金钢板材加工成型，上下两端同轴布置的铰接套筒与承力板采用满焊连接工艺，套筒内孔预留了衬套安装余量，可在后期装配时压入自润滑铜套或者双金属衬套，降低铰接销轴转动过程中的磨损速率，

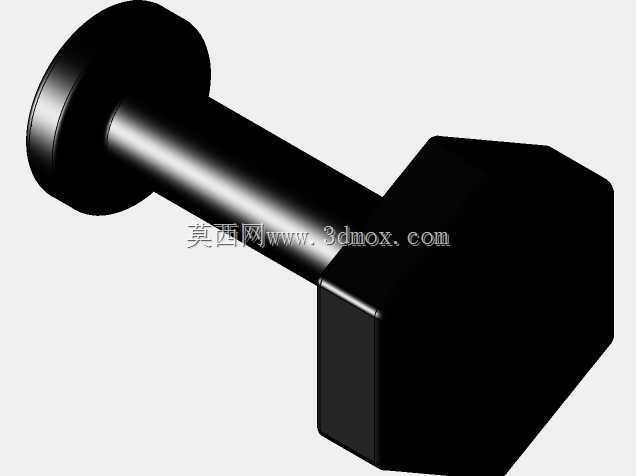

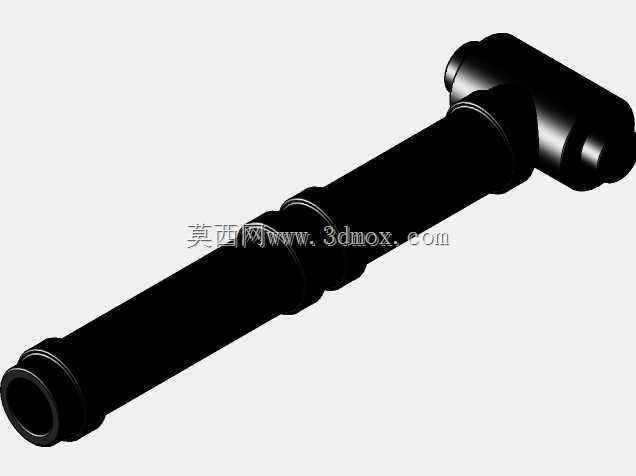

　　延长部件的维护周期。承力板中部额外设置的一组铰接孔位，用于连接液压油缸的缸头端，将油缸的伸缩推力直接传递至相邻的运动构件，避免额外设置连接耳板带来的应力集中问题；承力板下端的小孔位为定位销孔，在部件总装时可先通过定位销完成支座与机架的预固定，再穿装主连接螺栓，降低现场装配的对位难度，同时在长期作业过程中定位销可承担部分横向剪切力，减少主连接螺栓的受载负荷。从安装边界尺寸来看，上端主铰接套筒的外径、内孔直径与长度均匹配对应吨位挖掘机的标准铰接销轴尺寸，套筒端面与机架安装耳板的侧面预留0.5-1mm的轴向间隙，避免作业过程中受热膨胀出现卡滞问题；中部油缸铰接孔的中心距与上下主铰接孔的中心距严格匹配整机工作装置的运动学参数，

　　确保液压油缸伸缩行程内动臂、斗杆的动作角度符合设计预期，不会出现运动干涉或者油缸行程浪费的问题。承力板的厚度根据额定载荷下的有限元分析结果确定，在铰接孔周边、套筒与承力板的焊接过渡位置均做了圆弧过渡处理，降低应力集中系数，避免交变载荷下出现疲劳裂纹。在实际应用场景中，这类连接支座除了应用在挖掘机的工作装置铰接位置，也可经过尺寸适配后用于装载机、推土机等同类工程机械的铰接部位，其结构形式具备较强的通用性，设计时需要重点关注铰接孔的同轴度公差，若上下套筒内孔同轴度超差，会导致销轴装配后出现别劲问题，加速销轴与衬套的磨损，严重时甚至会出现销轴断裂的故障；同时套筒与承力板的焊接焊缝需要做磁粉探伤检测，确保焊缝内部无气孔、夹渣等缺陷，

　　满足重载作业下的强度要求。该支座的外形结构充分考虑了加工工艺性，所有平面均可通过铣削加工一次装夹完成，套筒内孔可通过镗削保证尺寸精度与同轴度，无需复杂的工装夹具即可完成批量加工，加工成本可控，同时后期维护时仅需更换内部衬套即可恢复铰接精度，无需整体更换支座，降低了设备的全生命周期维护成本。在建模过程中，所有配合面均预留了合理的公差带，铰接孔的尺寸公差按照H7级精度设计，与销轴的配合间隙控制在合理范围内，既保证转动灵活性，又避免间隙过大带来的冲击载荷；安装螺栓孔的位置度公差严格控制，确保现场装配时能够顺利对位，无需额外修配。针对挖掘机作业时多粉尘的工况，套筒两端预留了密封件安装槽，可装配防尘密封圈，阻挡外界粉尘、泥沙进入铰接副内部，避免磨粒磨损加速部件失效，这一细节设计能够大幅提升铰接部件的使用寿命，减少设备的停机维护时间。
