工程机械前端装载推铲作业装置结构

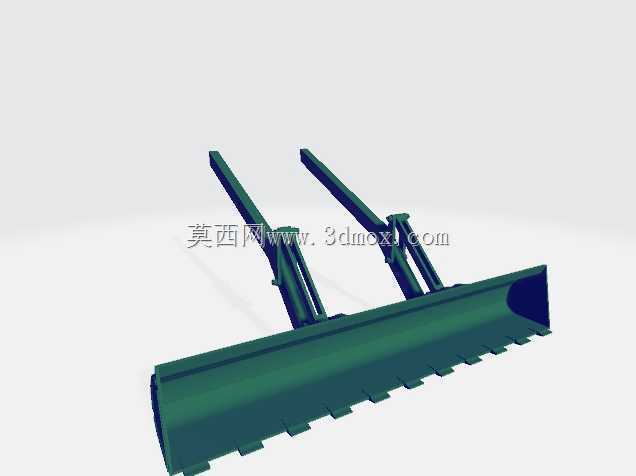

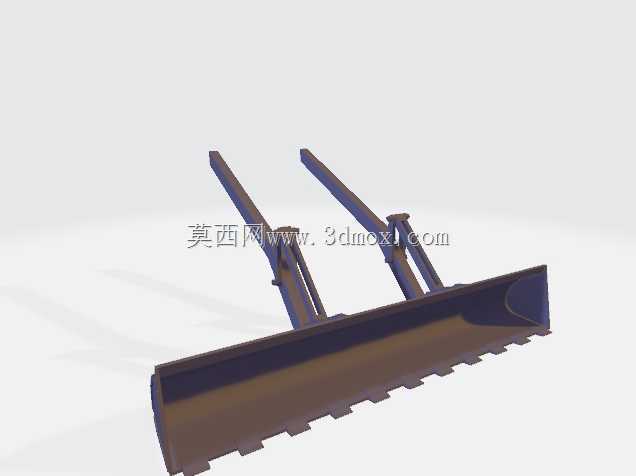

　　这套前端作业装置主要适配中小型土方工程机械，承担散料归集、场地平整、浅层推刮、短距离物料转运的核心作业功能，在市政场地清理、农田基建整平、厂区散料堆存、道路施工路肩整理这类场景中使用频率极高，相比常规装载斗，其宽幅作业面单次推刮覆盖宽度更大，作业过程中不需要频繁折返调整机位，对于平整度要求不高的大面积作业面，作业效率能提升四成以上。从结构设计逻辑来看，整个装置采用双动臂支撑布局，两根平行布置的长动臂从车架铰接点一直延伸到推铲背部上方，动臂中段搭配双组液压举升油缸，油缸两端分别铰接在动臂中部支点和车架安装座上，作业时通过油缸伸缩控制推铲的升降高度，可实现从地面以下50mm到地面以上1200mm的作业高度调节，既能完成贴地刮平作业，

　　也能将物料抬升到转运车辆的货箱高度完成卸料。推铲主体采用弧形截面的箱型焊接结构，铲刃部分做了加厚耐磨处理，底部等距分布的齿状结构可以切入硬化土层或者结块散料，避免推铲作业时出现物料沿铲面滑脱的问题，弧形铲面的曲率经过反复校核，推运过程中物料会沿弧面自然堆积在铲体中部，不会向两侧溢散，减少无效作业损耗。安装边界方面，动臂与车架的铰接点间距、油缸安装孔位都按照通用工程机械属具接口设计，不需要对原车的液压管路、安装支座做大规模改装，只需要匹配对应吨位的液压输出压力即可完成挂载，推铲整体宽度控制在2.4米到2.8米区间，适配整机重量5到8吨级的轮式工程机械，作业时的最小转弯半径和原车保持一致，不会因为加装宽幅属具影响狭小场地的通过性。

　　设计过程中特意对动臂的受力点做了加强处理，动臂与推铲连接的铰座位置加焊了三角加强筋，避免长期重载推刮时出现焊缝开裂、动臂变形的问题，液压油缸的选型匹配了16MPa的系统工作压力，在推铲遇到硬质障碍物时，液压系统的溢流阀会自动泄压，不会因为过载造成结构件损坏。实际作业中，这套装置还可以根据作业场景更换不同的铲刃配件，比如更换橡胶铲刃就能完成铺装路面的积雪清理、浮尘吹扫作业，更换合金齿铲刃就能应对硬土、碎石路面的整平作业，不需要更换整个推铲主体，大幅降低了属具的采购和维护成本。从结构受力的角度分析，双动臂平行布局相比单动臂结构，侧向受力稳定性更好，在斜向推刮物料时，两侧动臂可以均匀分担侧向载荷，不会出现单侧动臂应力集中导致的变形问题，

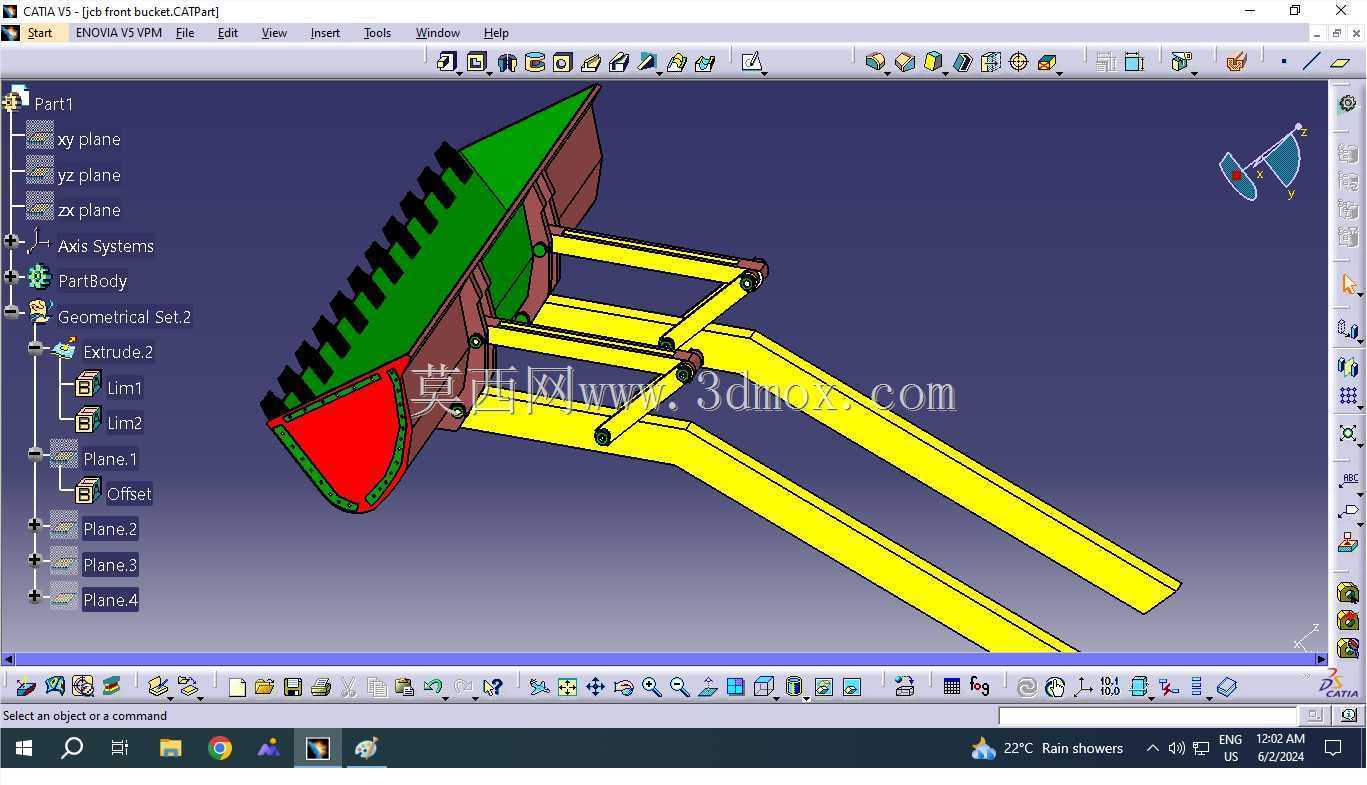

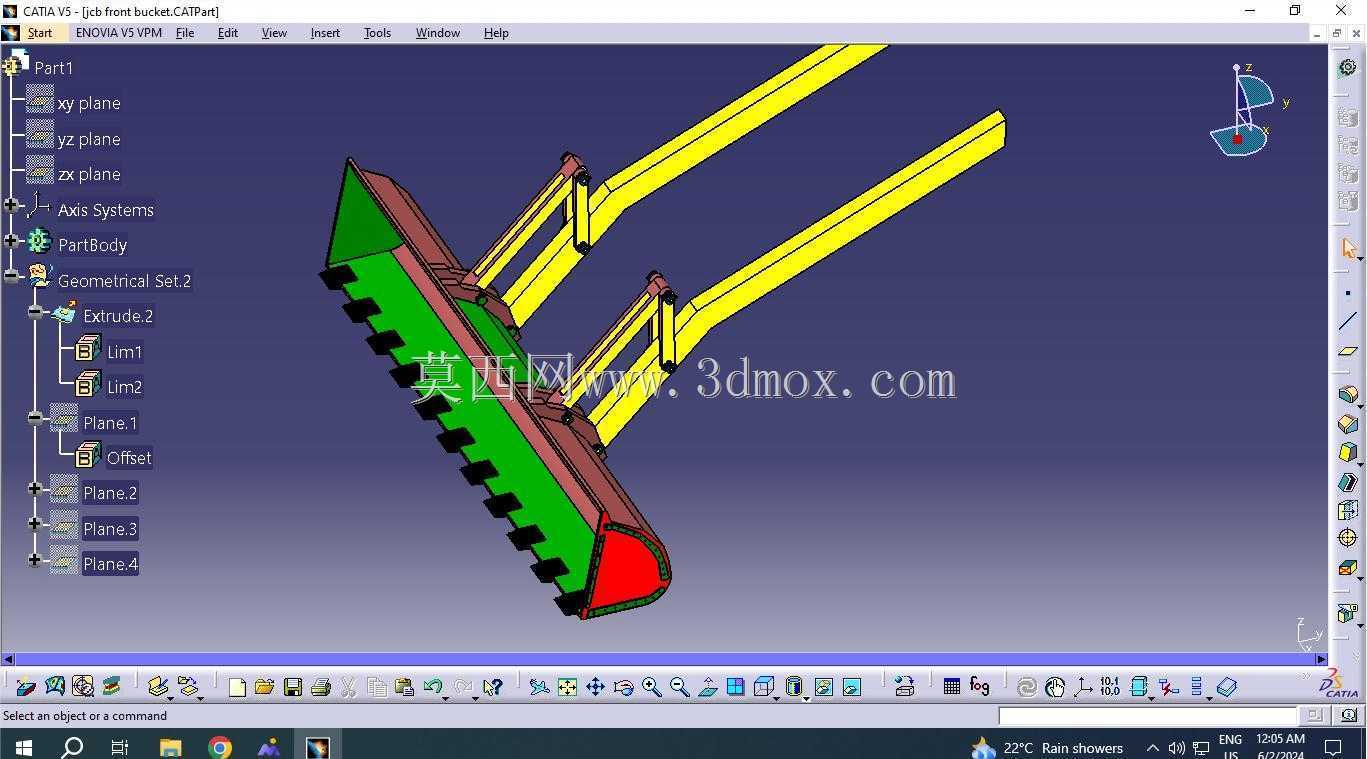

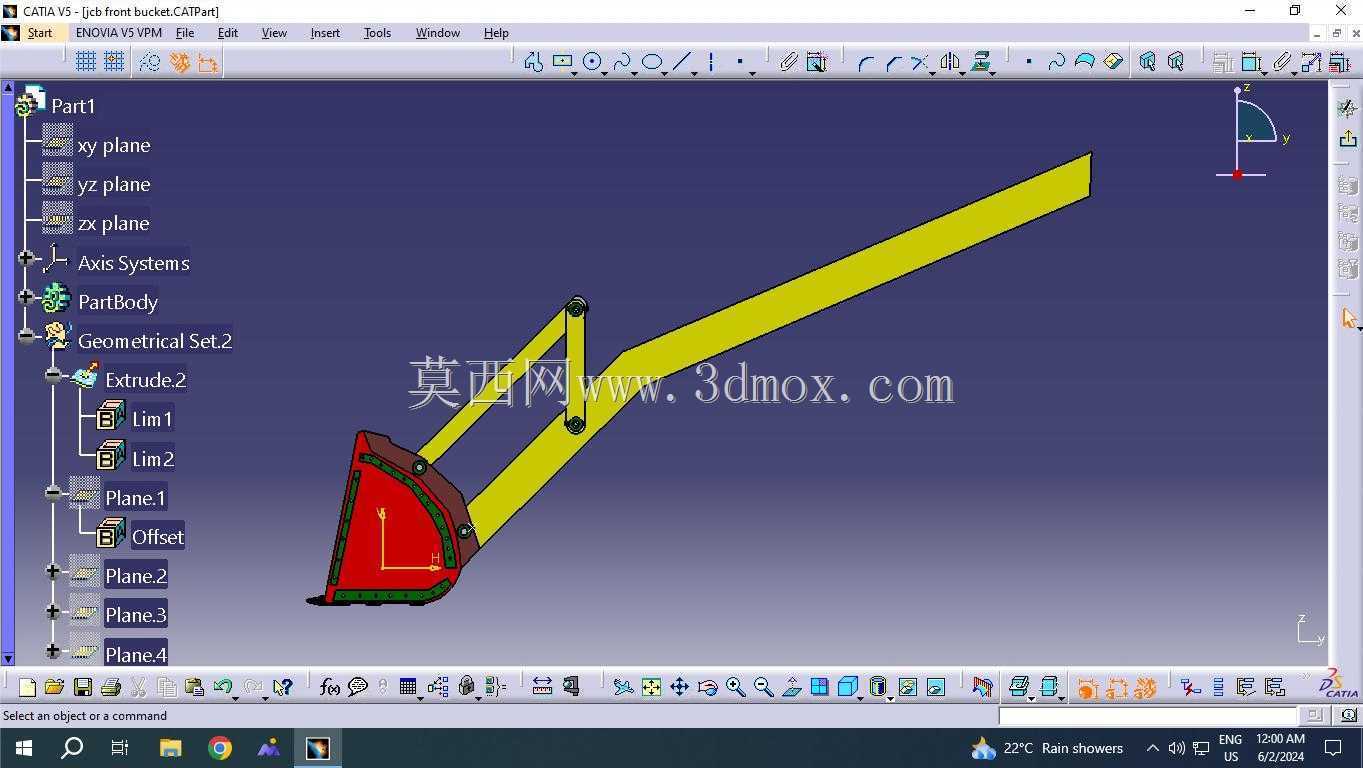

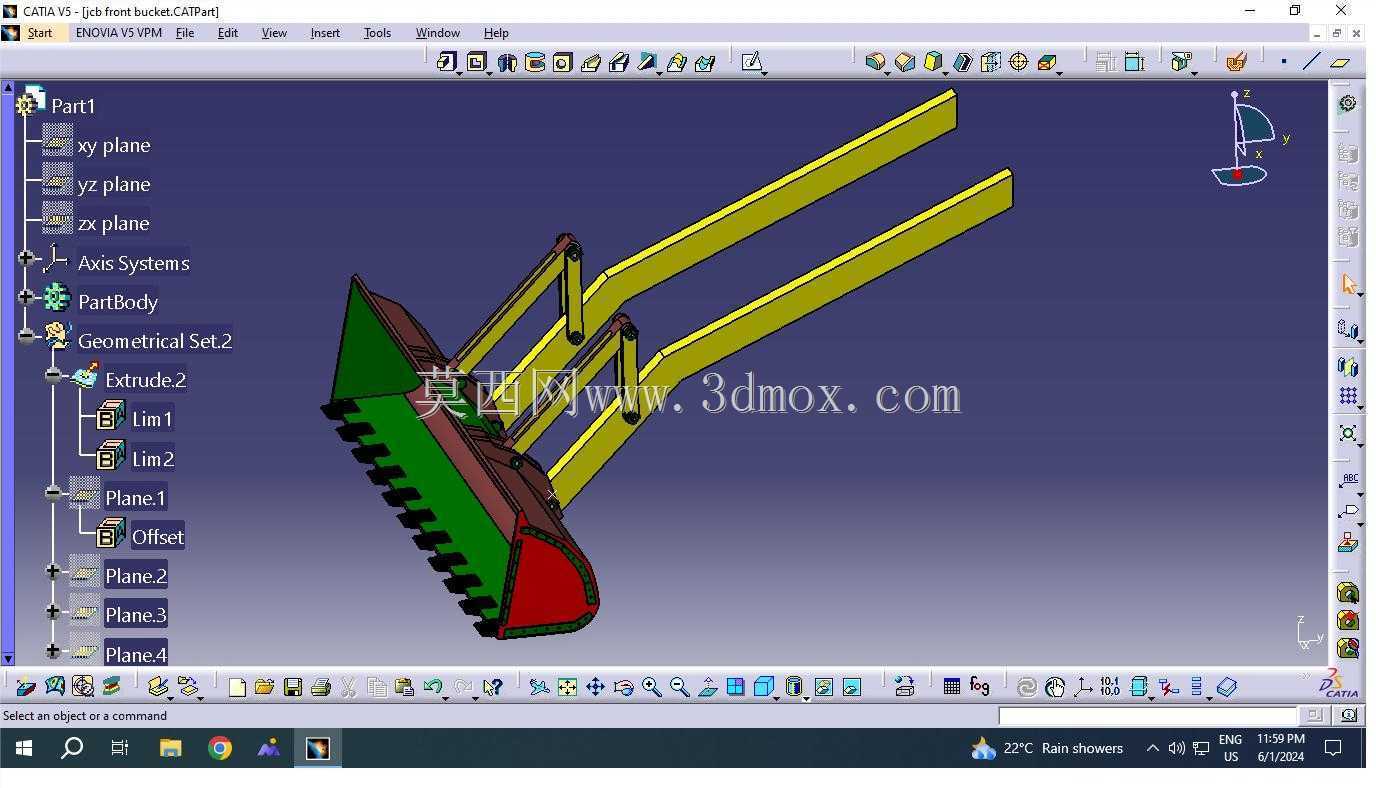

　　推铲背部的支撑肋板采用等间距布置，每块肋板都对应动臂和油缸的受力传递路径，让作业载荷可以均匀分散到整个铲面，避免局部应力过大造成铲体变形。在三维建模过程中，所有铰接点的转动间隙都按照实际工程装配公差预留，转动副的活动范围完全模拟真实液压油缸的行程极限，不会出现模型干涉、转动角度超出实际作业范围的问题，各个结构件的壁厚、焊接坡口尺寸都参考实际工程机械的加工工艺设定，模型可以直接用于结构受力仿真、作业动画演示、属具改装方案验证等场景。
