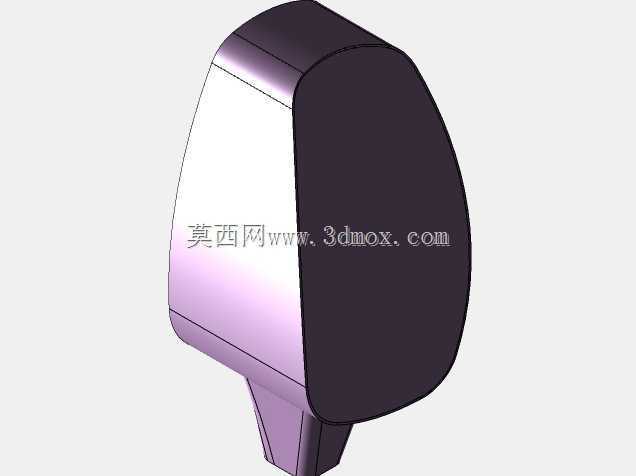

汽车外后视镜壳体结构三维数模

　　做车身附件结构设计快十二年，经手的外后视镜项目不下二十个，看到这个壳体数模第一眼就能判断，这是偏向A0级代步车或者微型电动车的外后视镜壳体方案，整体曲面走的是低风阻圆润过渡路线，没有多余的棱角折线，和当下微型代步车追求的简约外观风格匹配度很高。先从实际装车场景说，这类后视镜一般装配在车辆前门三角窗位置或者前门板前端，日常行驶中要兼顾后方视野覆盖、降低风噪风阻、保护内部镜片调节机构这几个核心作用，别小看这个塑料壳体，高速行驶时如果曲面设计不合理，很容易在100km/h时速下产生尖锐的风切噪声，直接传到车厢内影响驾乘体验，所以壳体的曲面弧度、边缘倒角、和安装基座的衔接过渡，每一处都要经过反复的CFD风阻验证和实车路试调整。

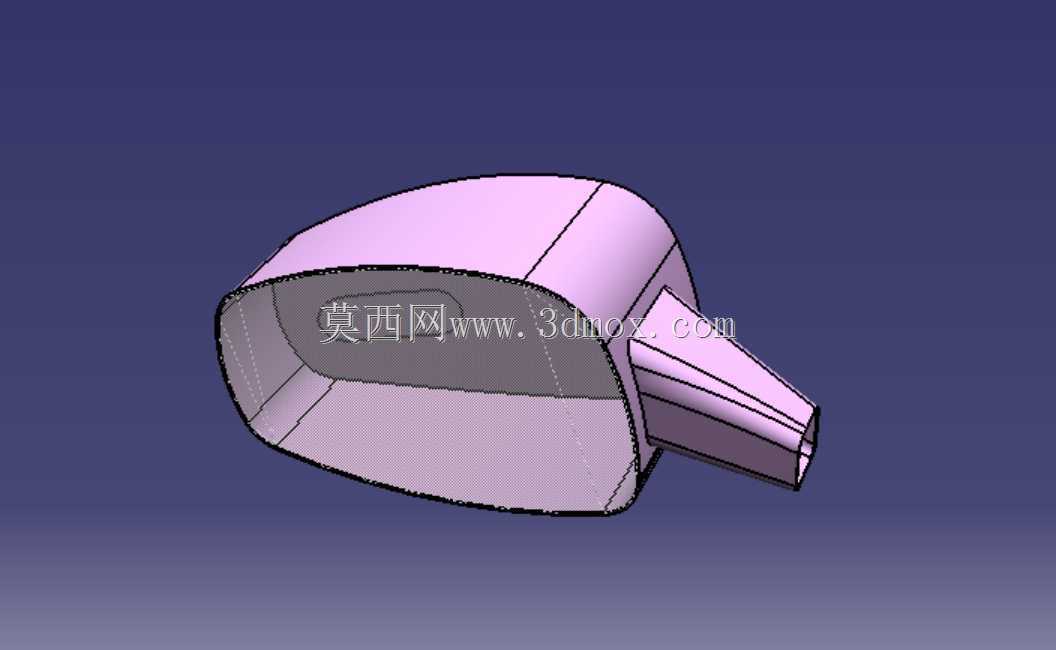

　　从结构设计思路来看，这个数模把壳体拆成了镜罩主体和安装连接柄两个核心部分，镜罩主体的内圈预留了镜片安装的卡槽位，深度刚好能覆盖镜片调节的全行程，不会出现镜片转动时和壳体剐蹭的问题，边缘做了向内收的包边，一方面能阻挡雨水、灰尘顺着缝隙进到壳体内部腐蚀调节电机，另一方面也能在低速刮擦时先让包边受力，避免直接磕碎镜片。连接柄的位置做了渐变收窄的曲面过渡，不是生硬的直筒结构，这种设计一方面是顺着气流走向降低风阻，另一方面内部预留了穿线的空腔，镜片电动调节的线束、带加热功能的车型还要走加热丝的线路，空腔的截面尺寸刚好能容纳这些线束，同时不会因为空腔过大导致连接柄的结构强度不足，遇到轻微剐蹭就断裂。再讲安装边界的细节，

　　连接柄和车身连接的端面做了平整的安装法兰面，上面预留了三个螺栓固定的点位，呈三角形分布，这种布局的抗扭转性能最好，车辆行驶过程中产生的振动不会让后视镜出现抖动偏移，避免后方视野模糊。法兰面和车身钣金接触的位置预留了2mm的密封胶条安装槽，装配时压上发泡橡胶密封条，既能防止雨水顺着安装孔进到车门内部锈蚀钣金，也能过滤行驶中的振动，减少后视镜的共振异响。壳体的壁厚设计也很讲究，整体保持2.5mm的均匀壁厚，没有出现壁厚突变的位置，这是考虑到后续采用ABS或者改性PP注塑成型的工艺要求，壁厚均匀能避免注塑时出现缩痕、翘曲的问题，提升成品率。镜罩的外表面做了高光曲面处理，后续可以做车身同色喷漆，也可以做磨砂黑的跨界风格处理，

　　适配不同车型的外观定位。另外壳体的下边缘预留了一个小的导水槽缺口，雨天落在镜面上的雨水会顺着壳体流到这个缺口位置排走，不会顺着连接柄流到车门钣金上留下明显的水痕。从实际使用的场景考虑，这个壳体的突出宽度控制在180mm以内，符合整车外凸件的安全法规要求，遇到行人碰撞时，圆润的曲面不会产生尖锐的磕碰棱角，能降低对行人的伤害，同时连接柄的位置设计了预设的断裂应力槽，碰撞受力超过阈值时会从应力槽位置断裂，吸收碰撞能量，不会把冲击力直接传到车身结构上。很多刚入行的结构工程师做后视镜设计时，容易只盯着外观曲面好不好看，忽略了内部的安装空间、线束走向、密封性能这些细节，最后开模出来才发现镜片装进去转不动，或者下雨就进水烧电机，这个数模的结构处理就很务实，每一处曲面和结构特征都对应实际使用中的需求，没有多余的装饰性特征，完全是从量产装车的角度出发做的设计，不管是拿来做同类型产品的结构参考，还是做改装件的设计基础，都有很高的参考价值。
