三轴数控等离子切割设备结构设计

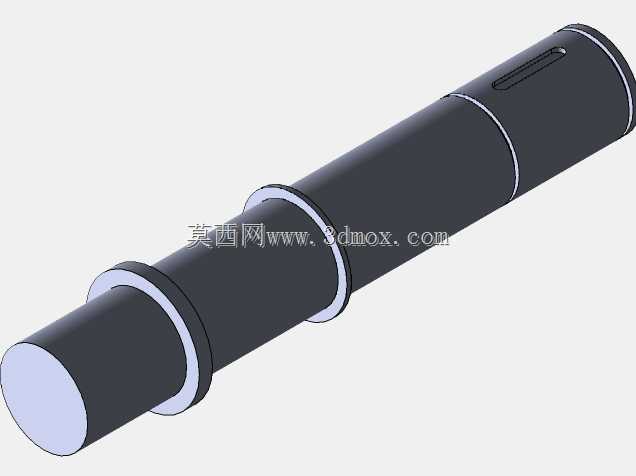

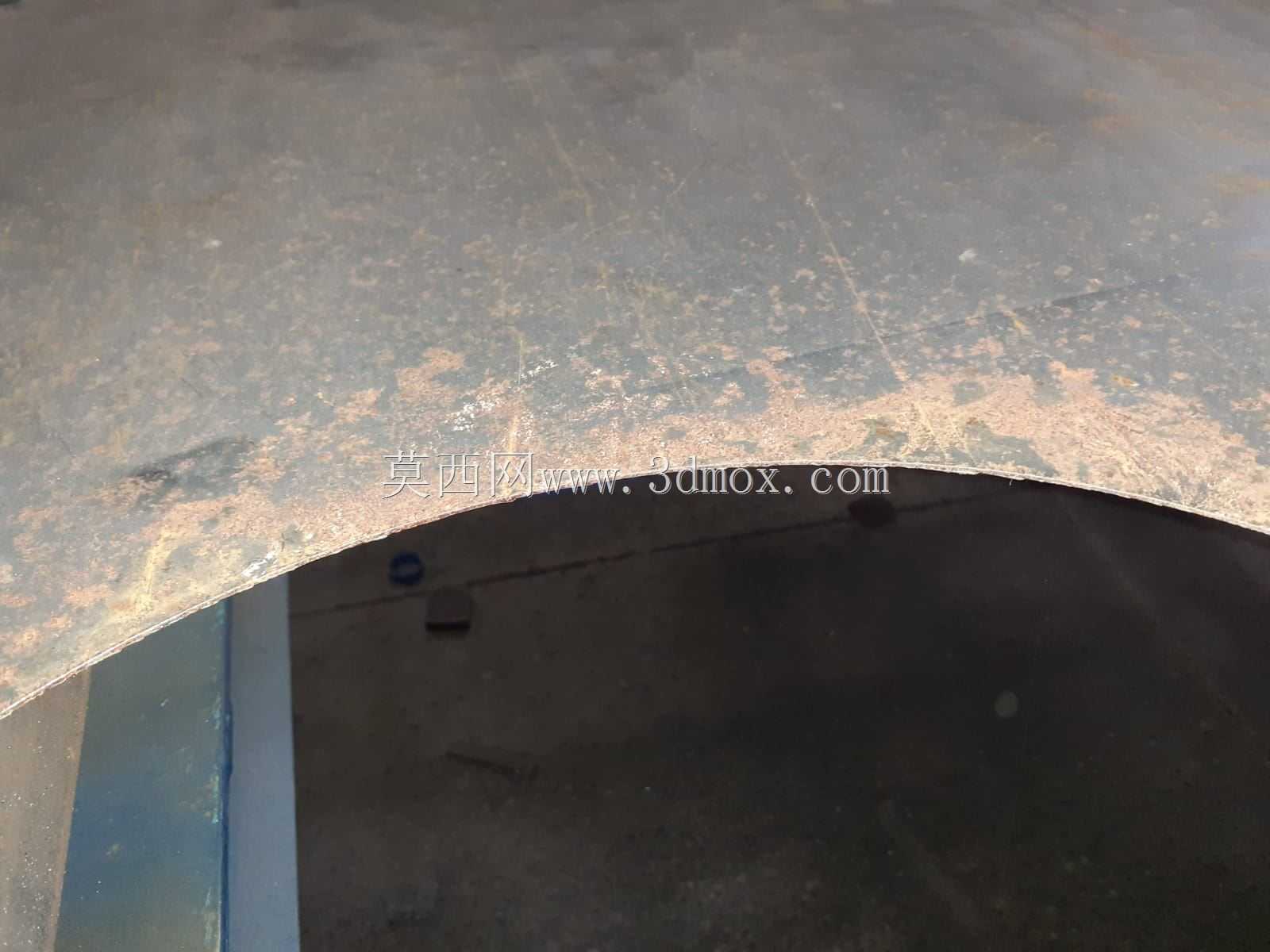

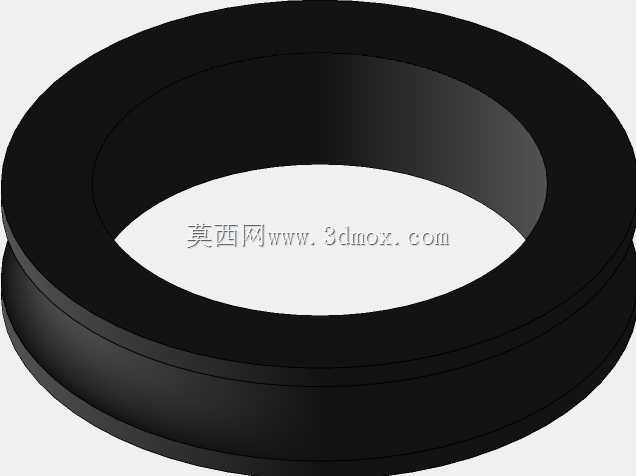

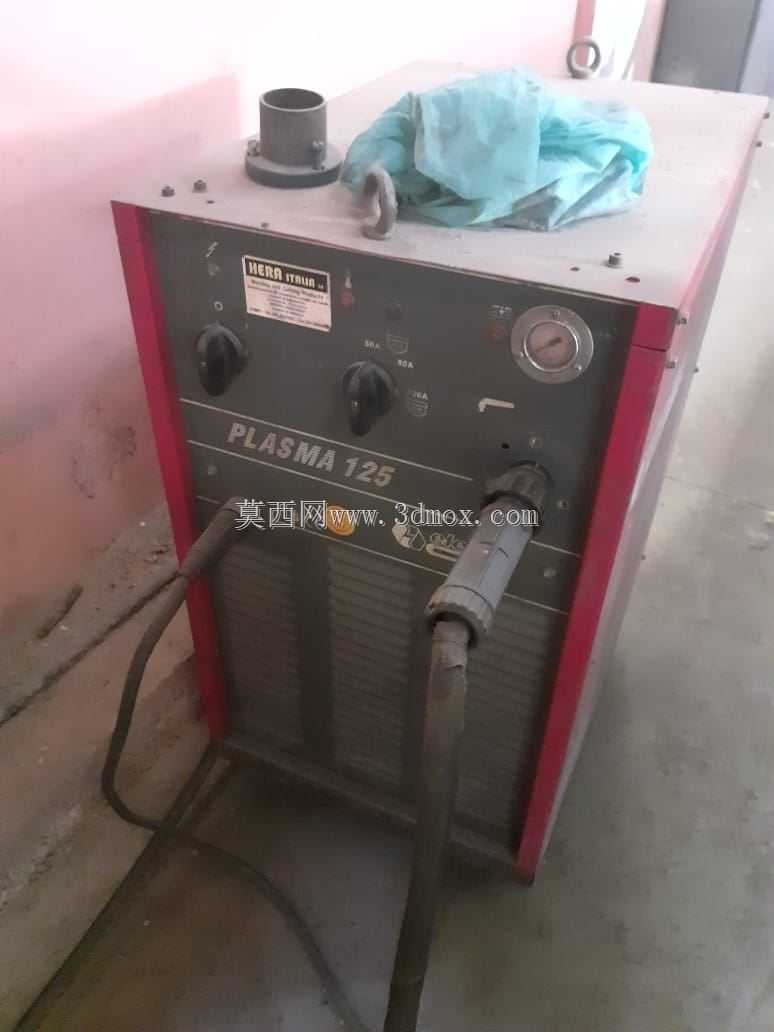

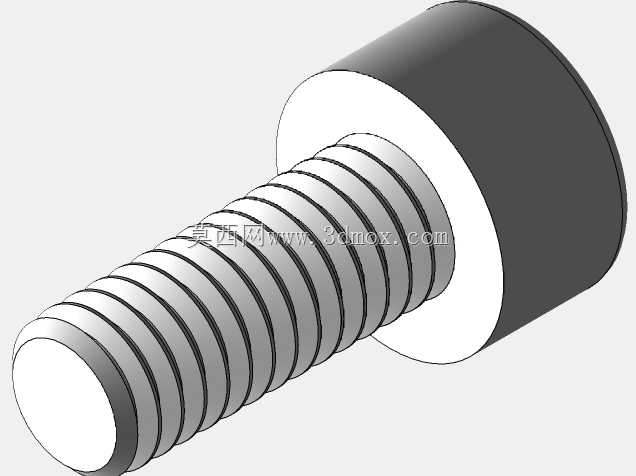

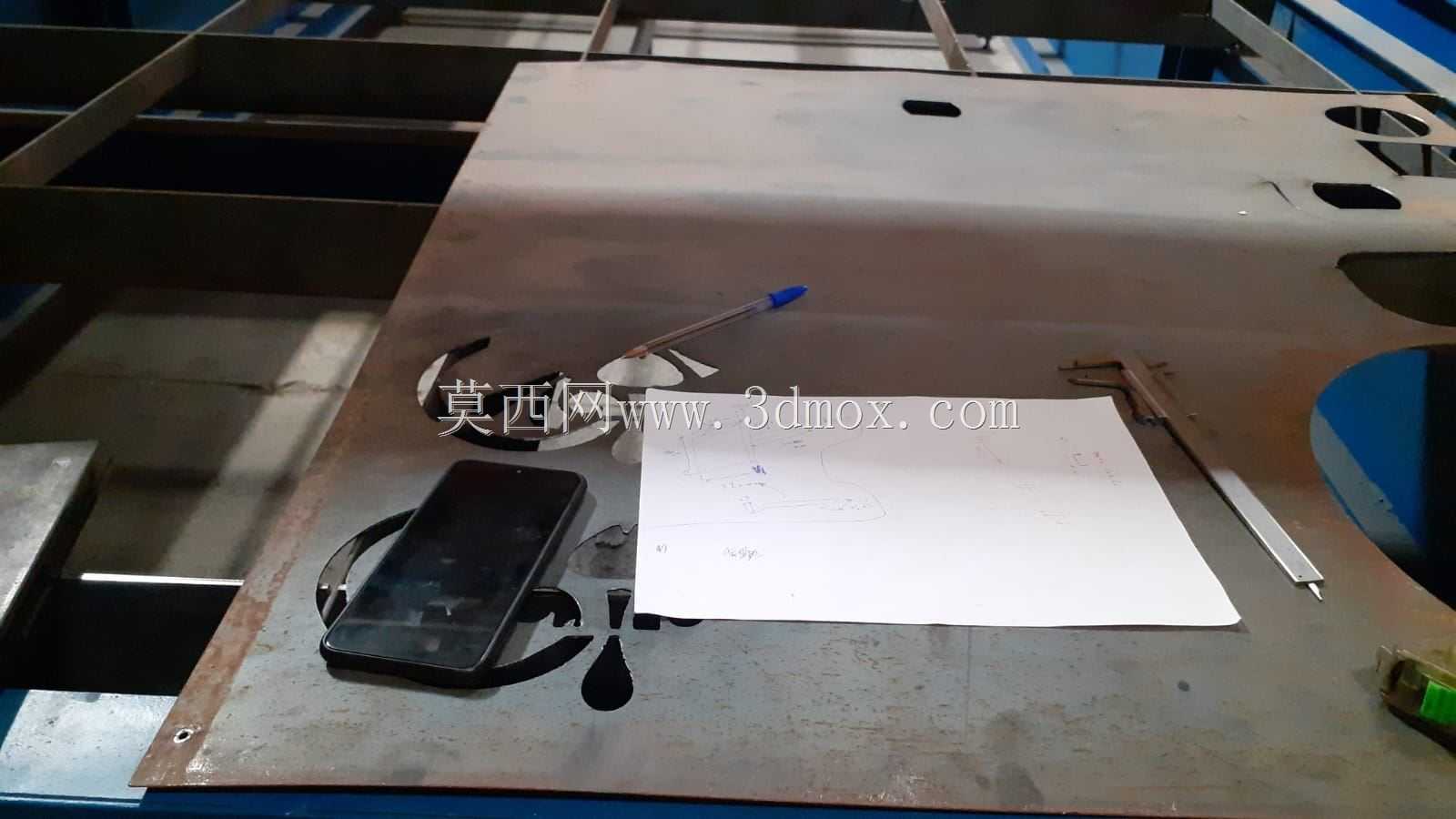

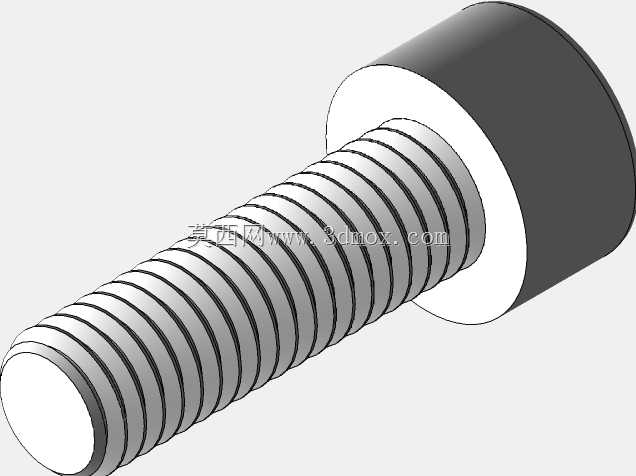

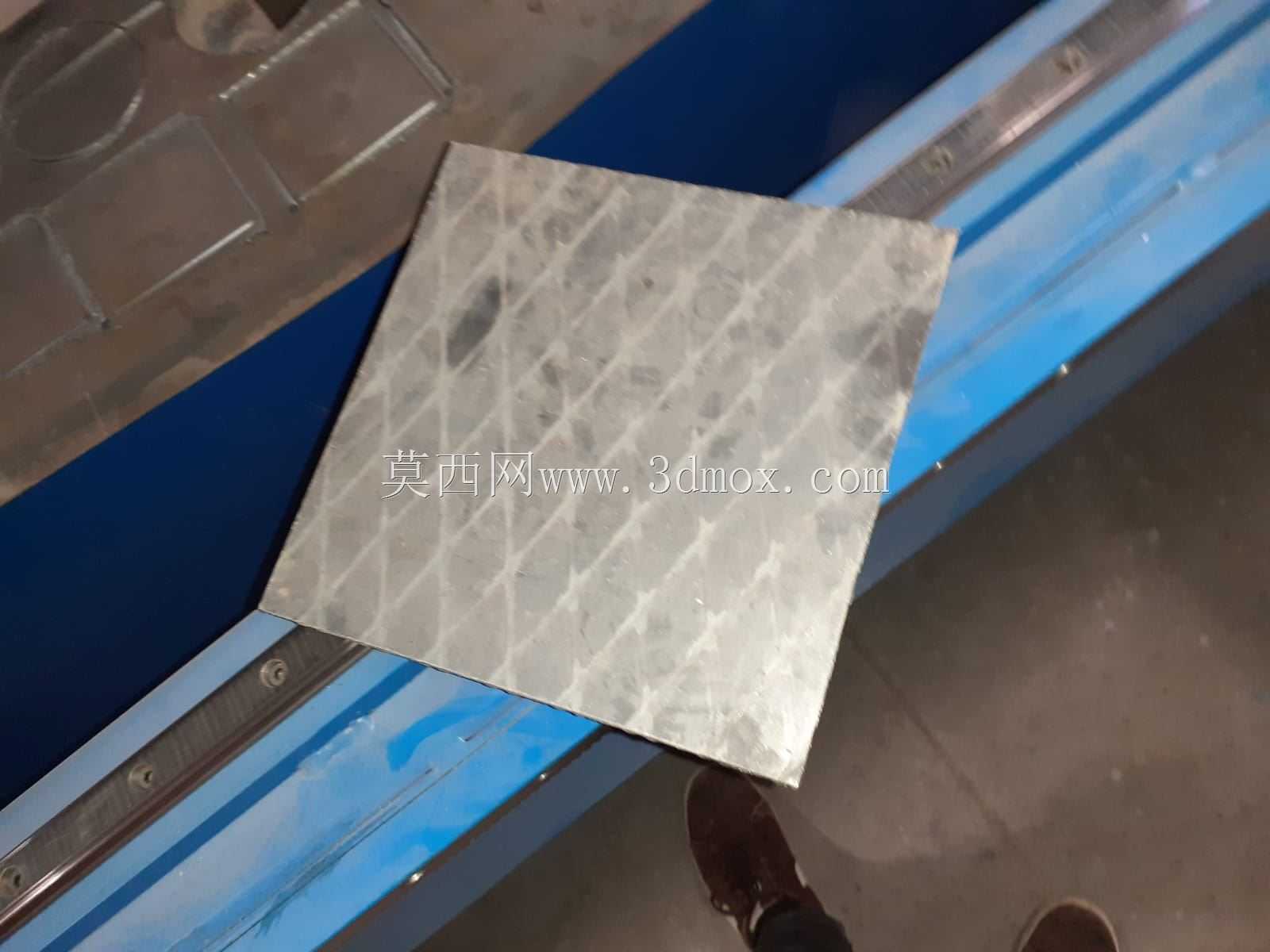

　　这套三轴数控等离子切割设备主要面向钣金下料、异形金属板材加工与小批量切割生产场景，在钢结构件预制、机箱机柜加工、广告金属字制作、农机配件修配以及教学实训车间中都有广泛应用。设备以等离子弧作为热源，能够对碳钢、不锈钢、铝板、铜板等导电板材进行非接触式高速切割，相比传统火焰切割，在中薄板加工时热影响区更小、切口挂渣少、起弧与穿孔效率更高，尤其适合轮廓复杂、孔位密集的平板零件加工。

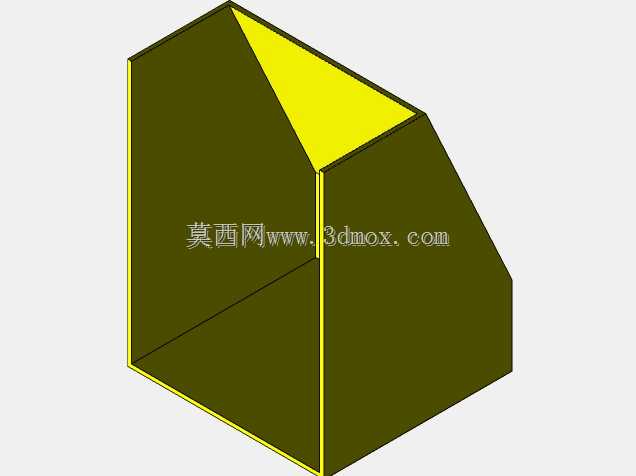

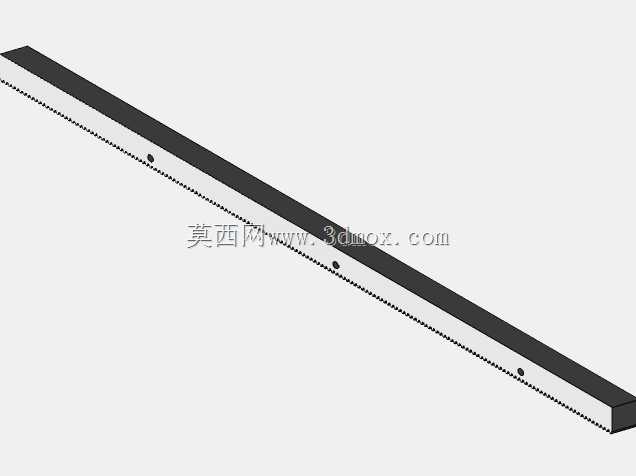

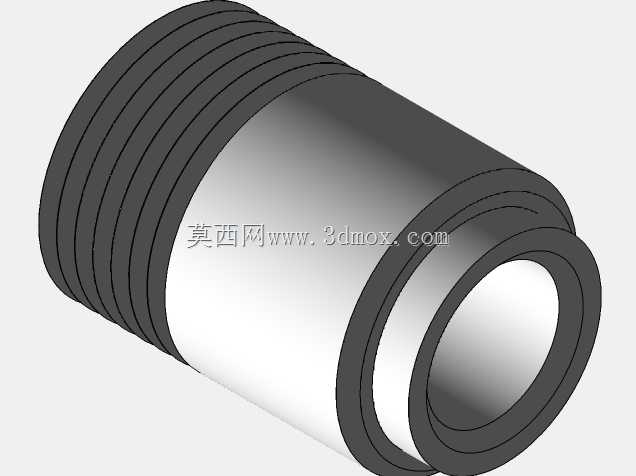

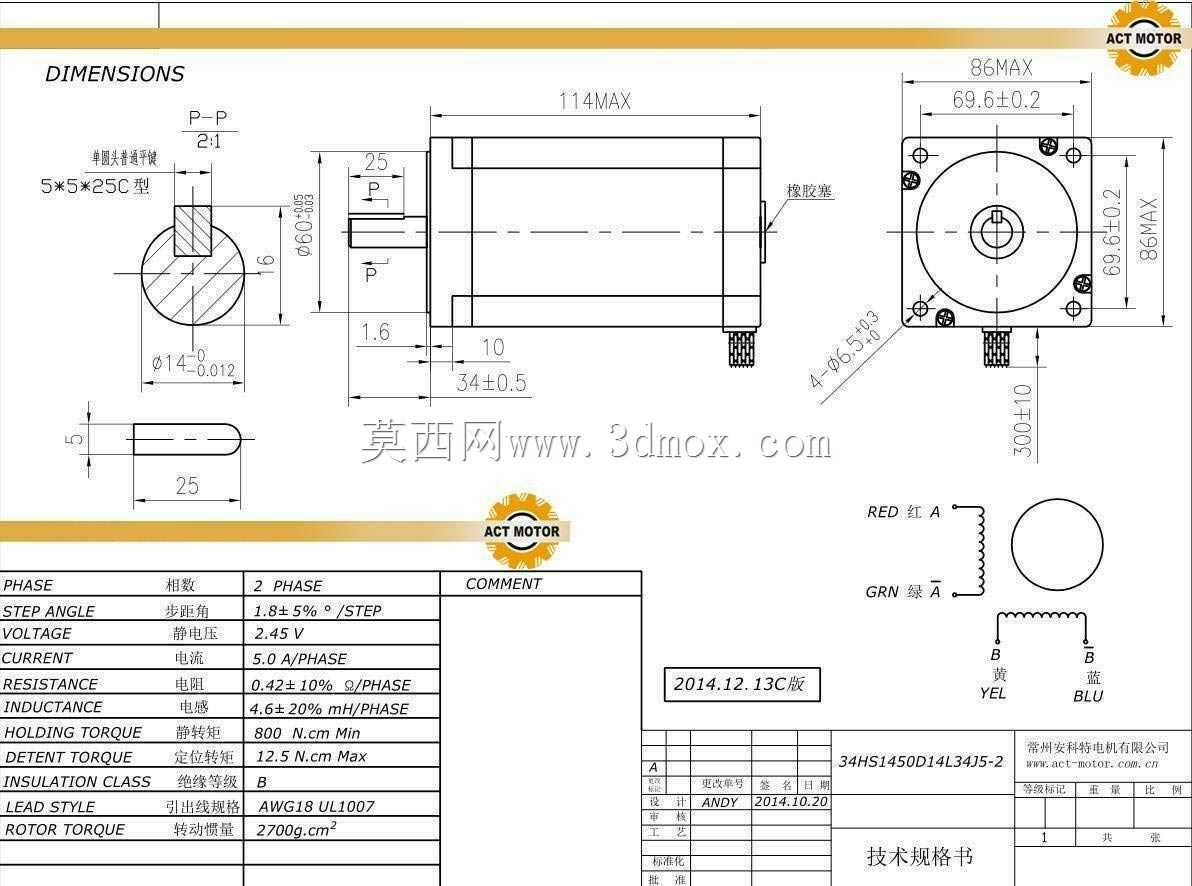

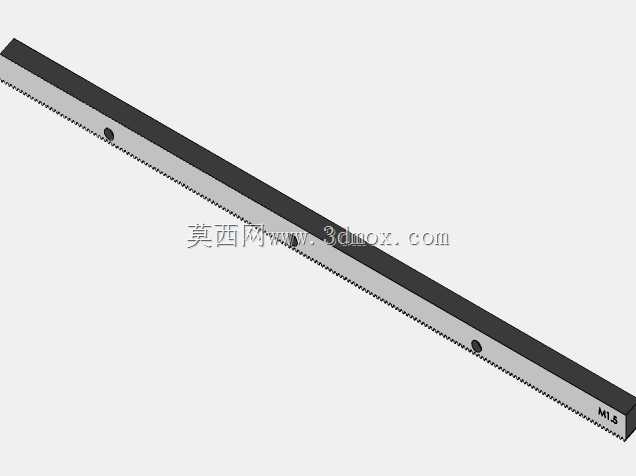

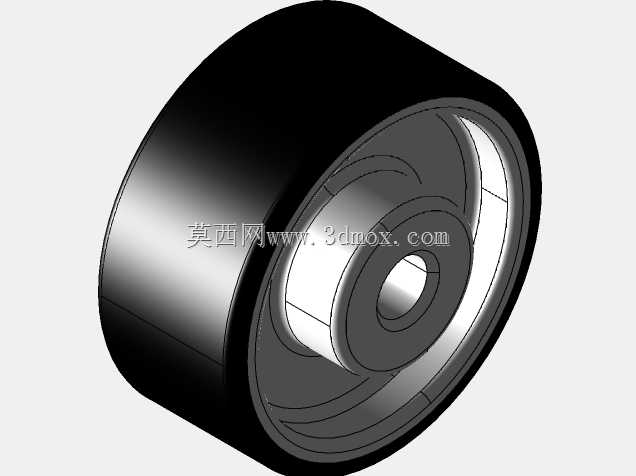

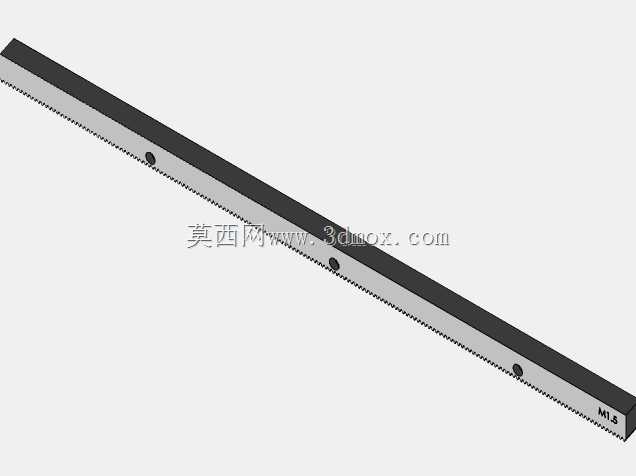

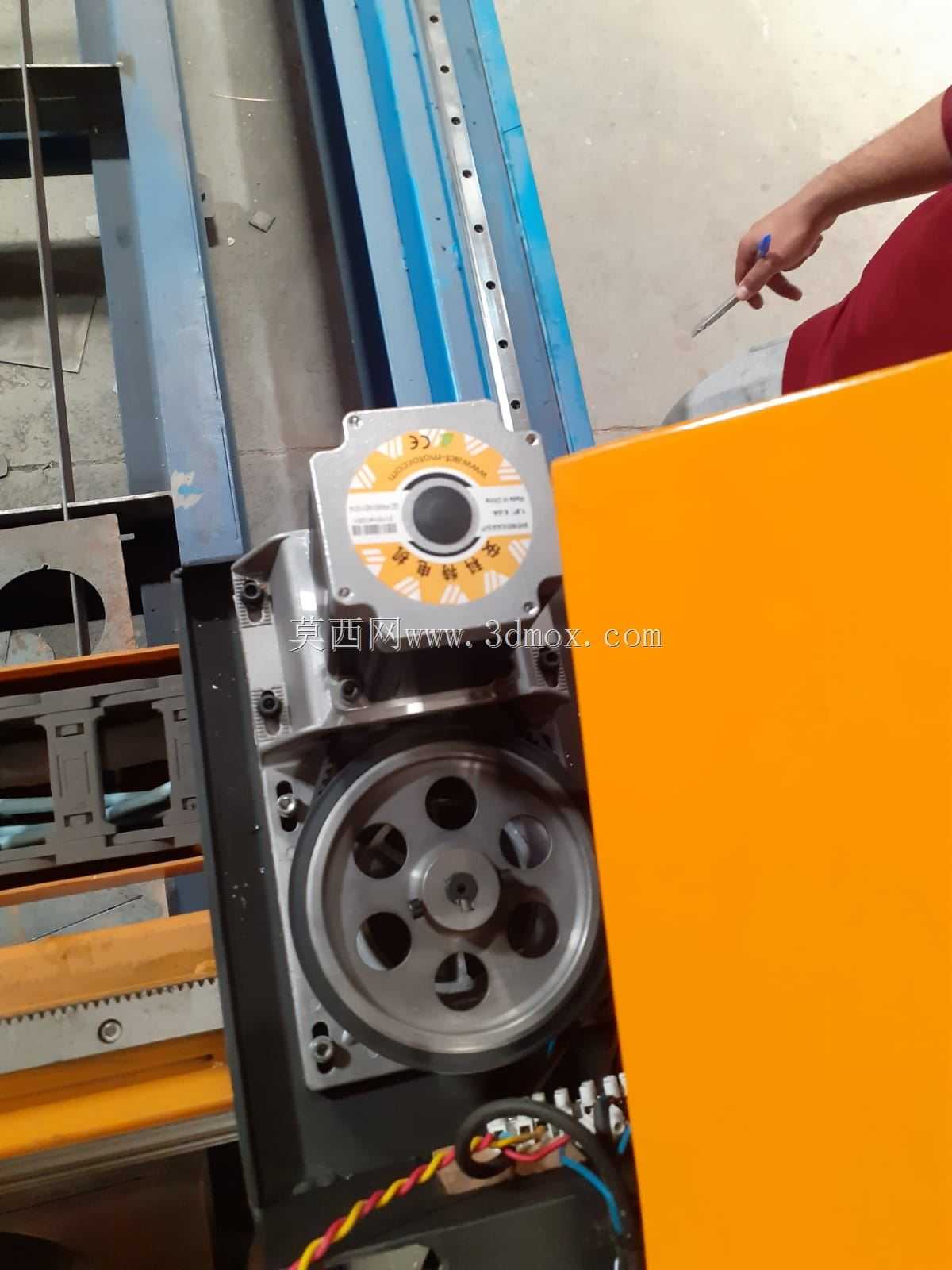

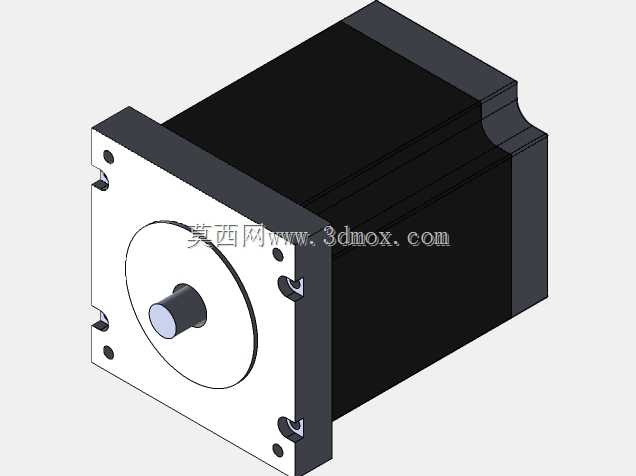

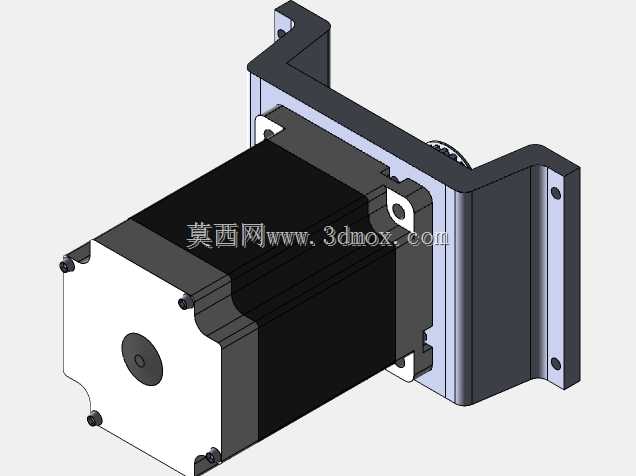

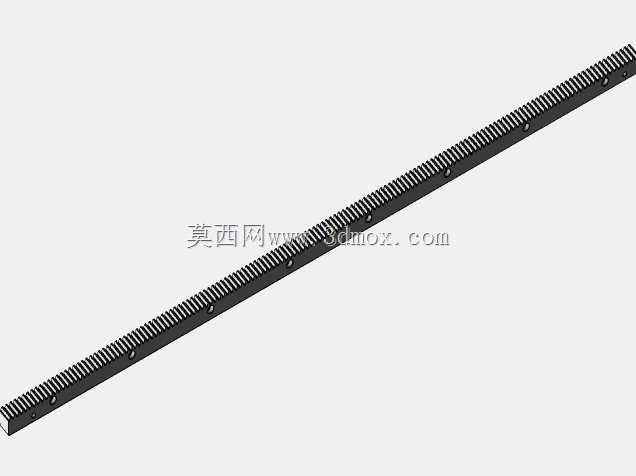

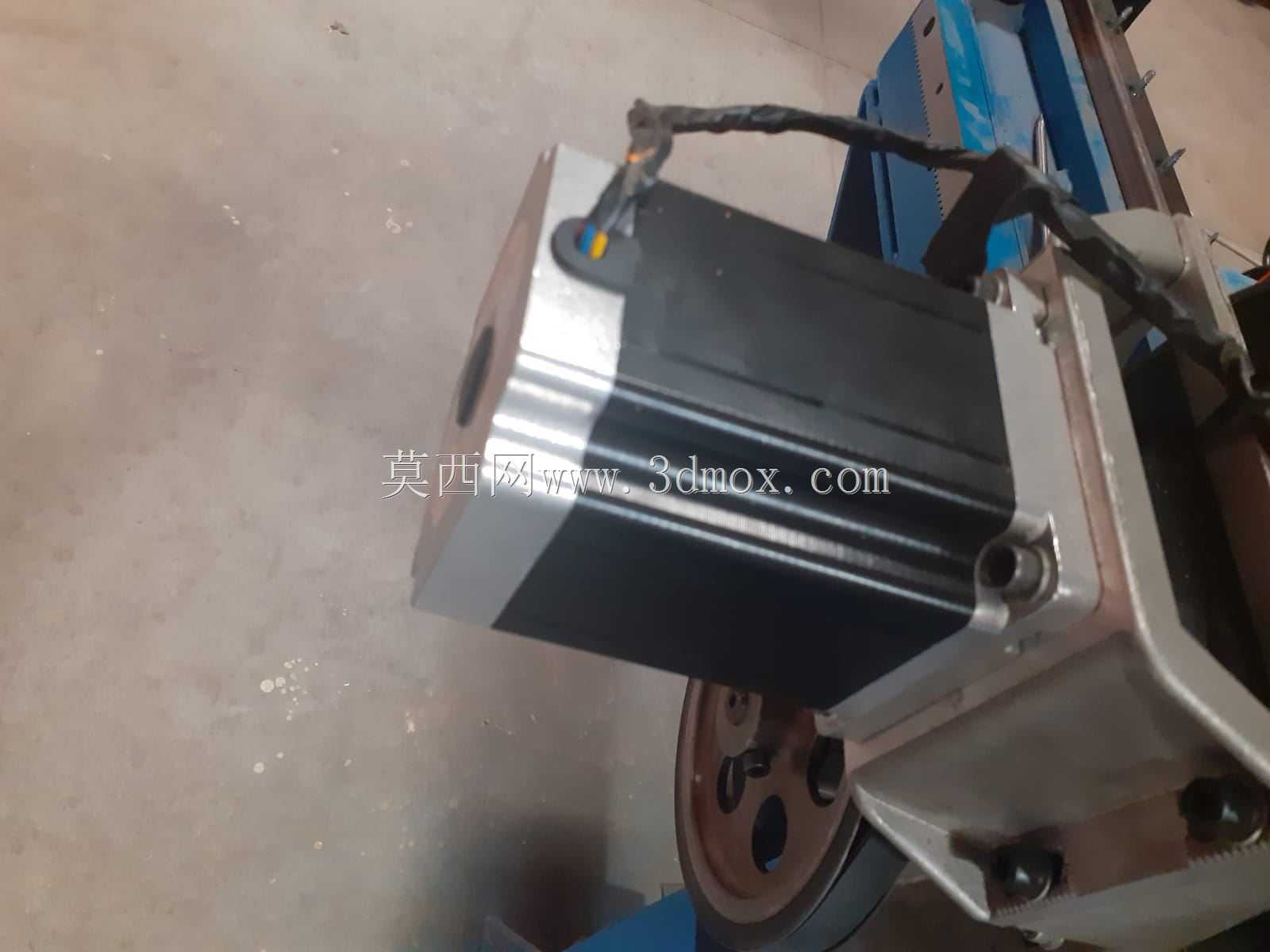

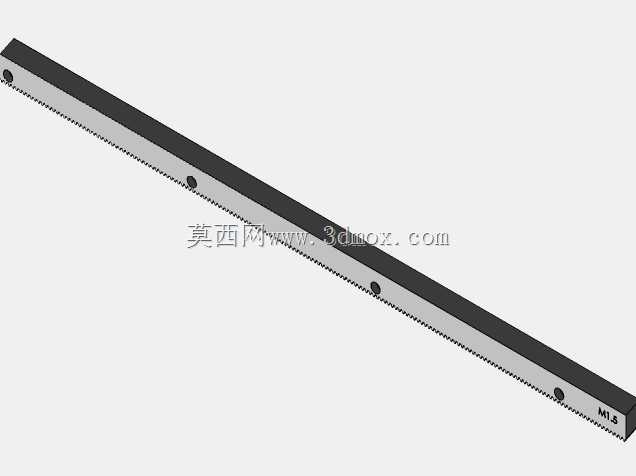

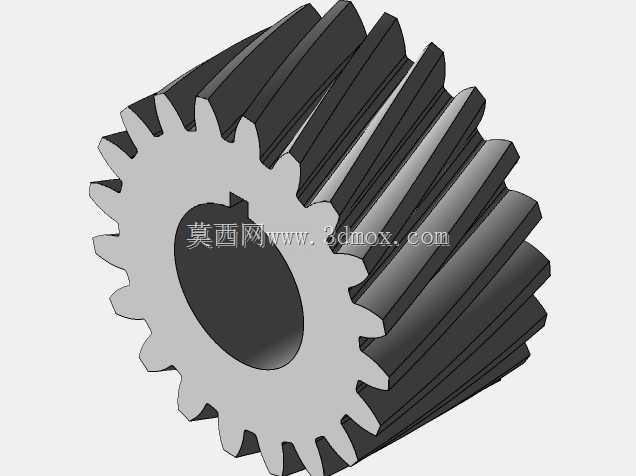

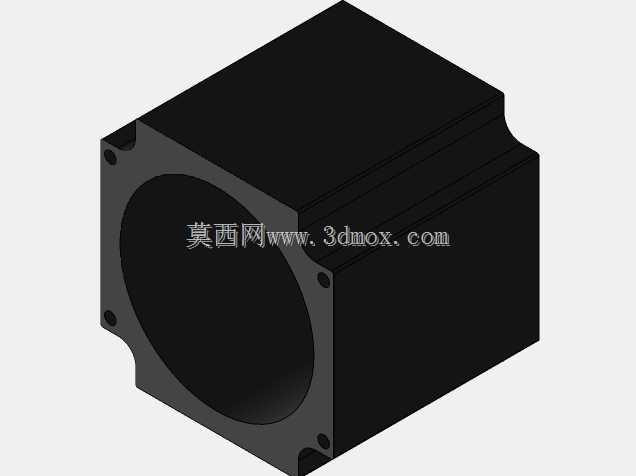

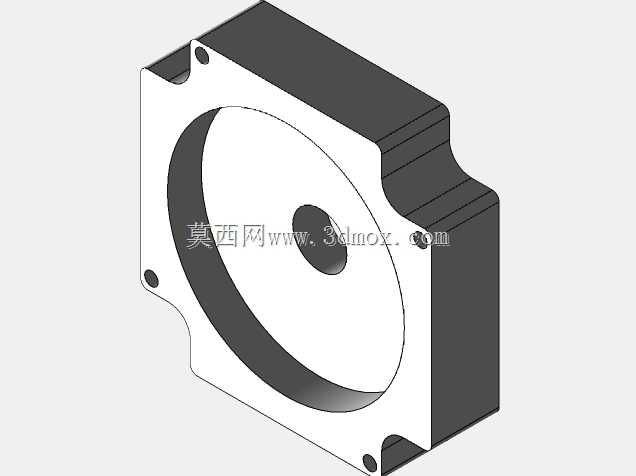

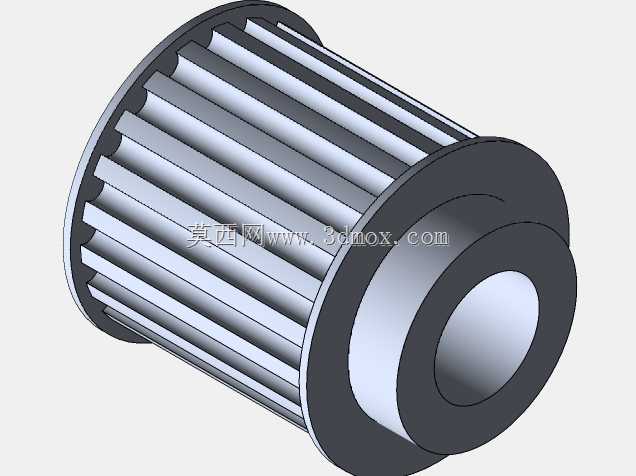

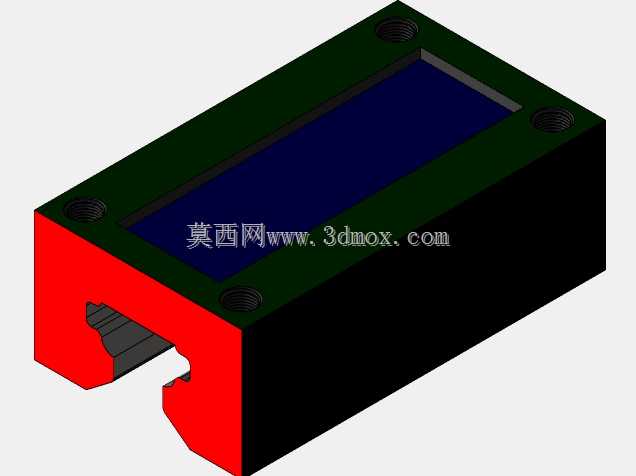

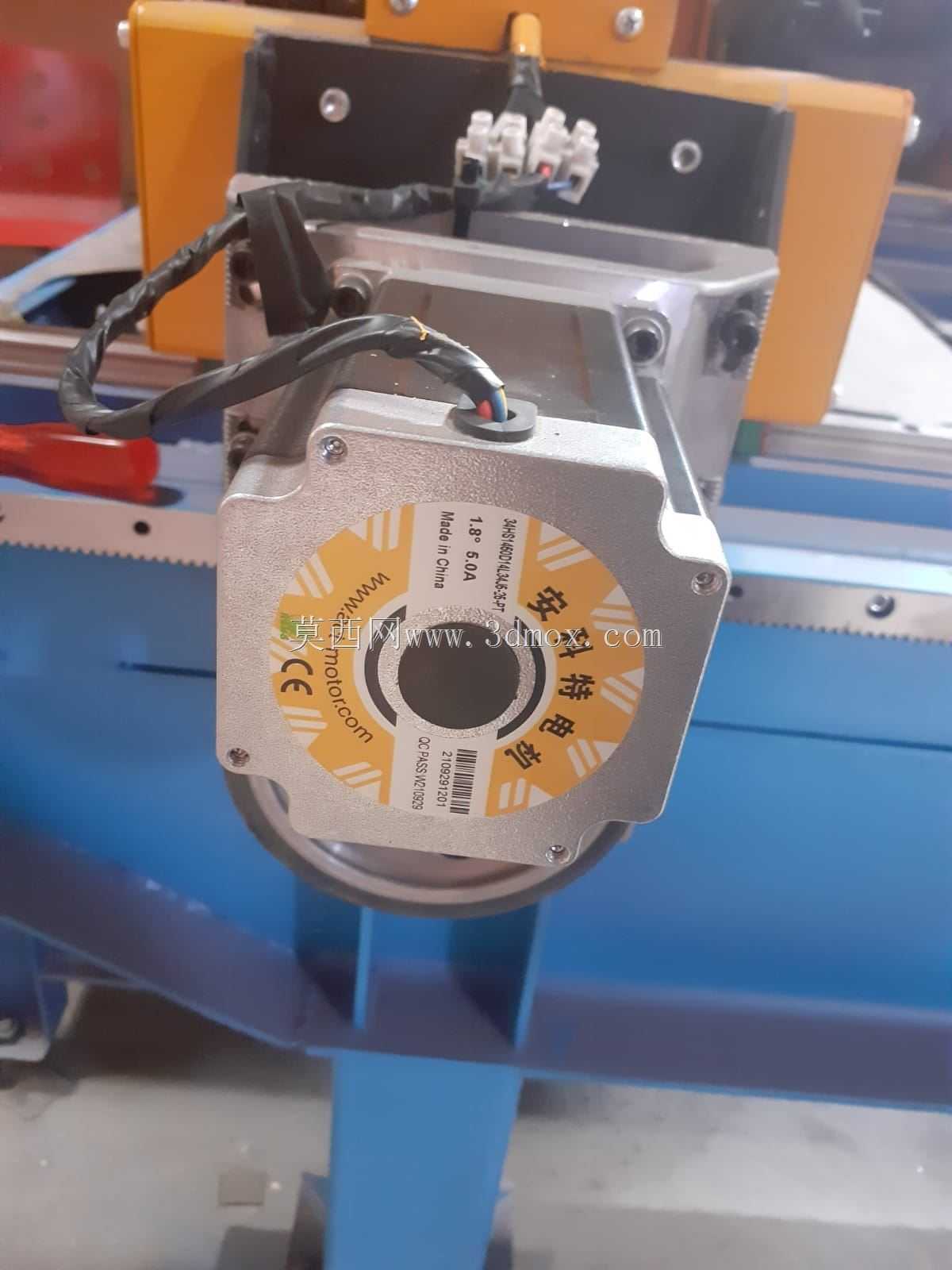

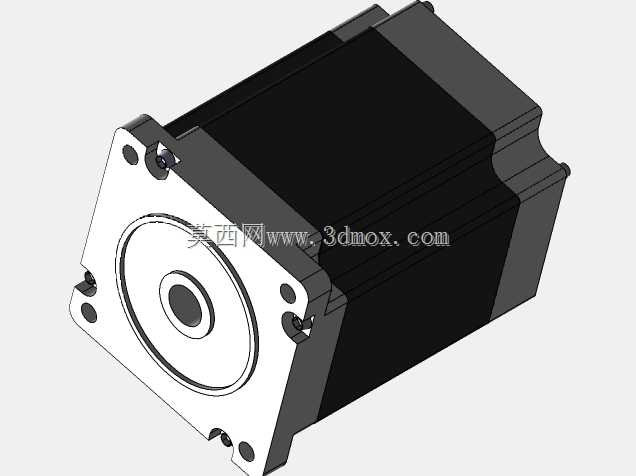

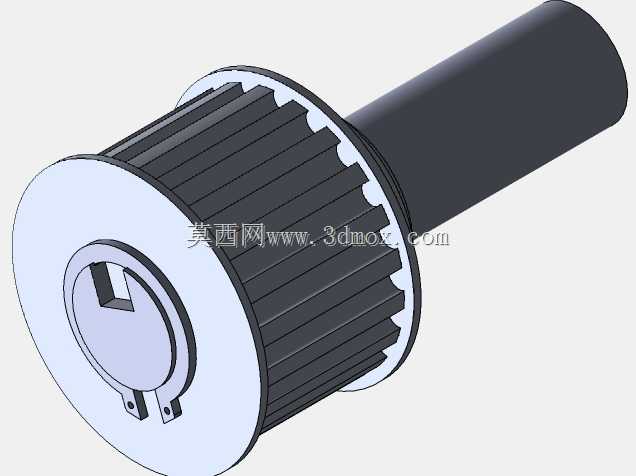

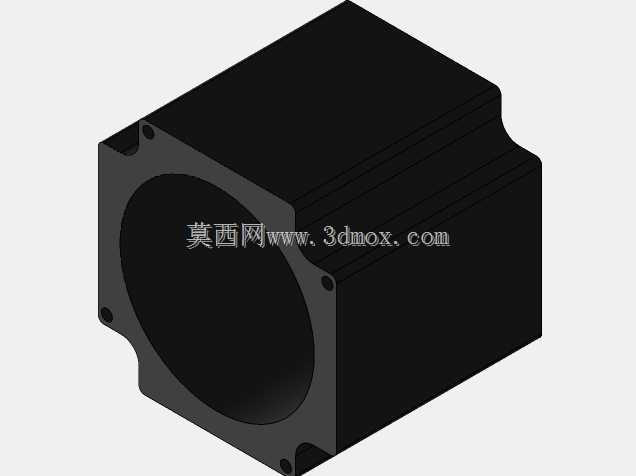

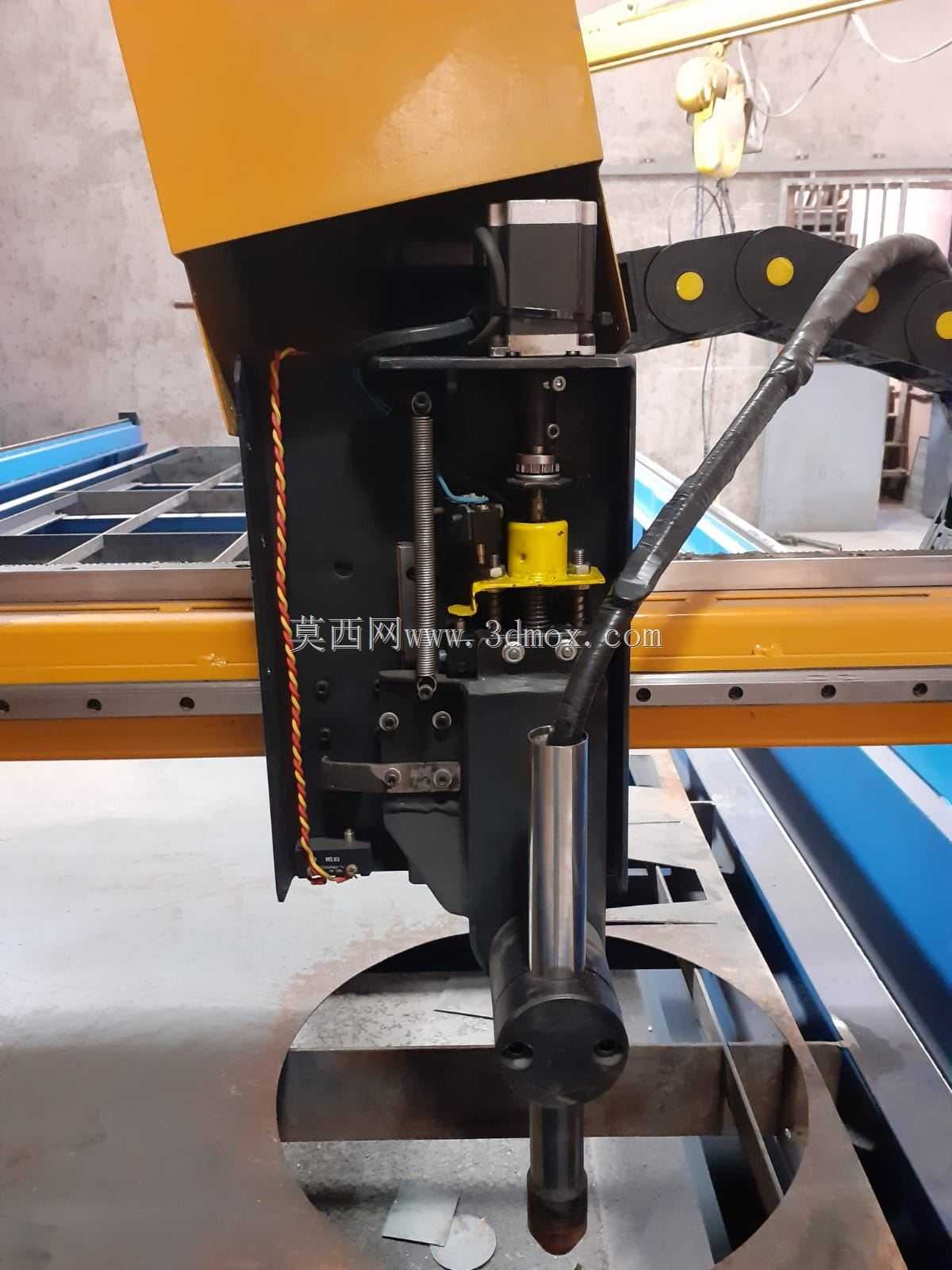

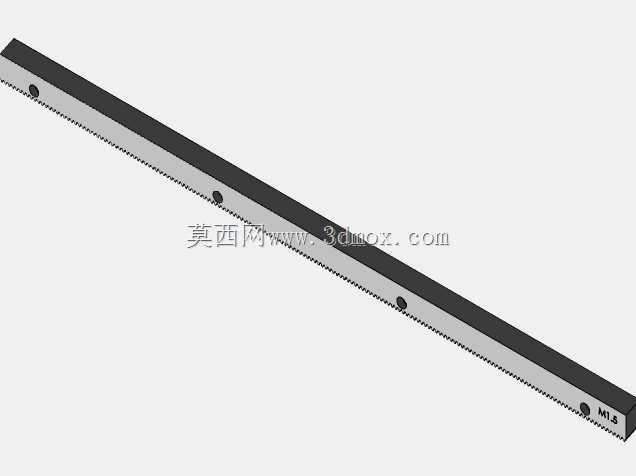

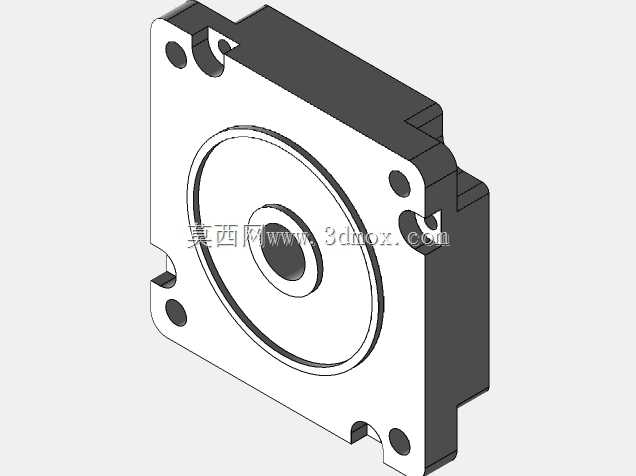

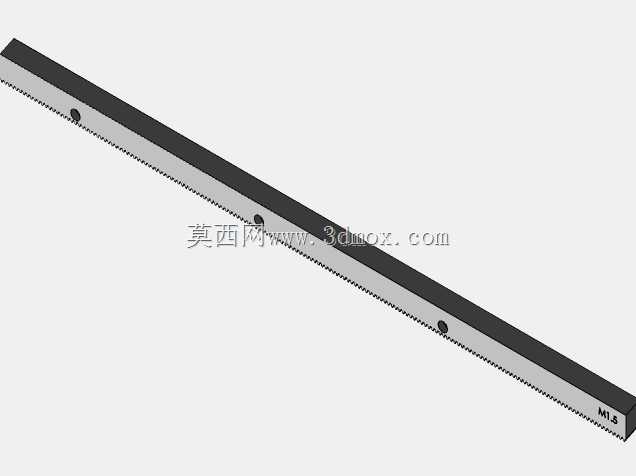

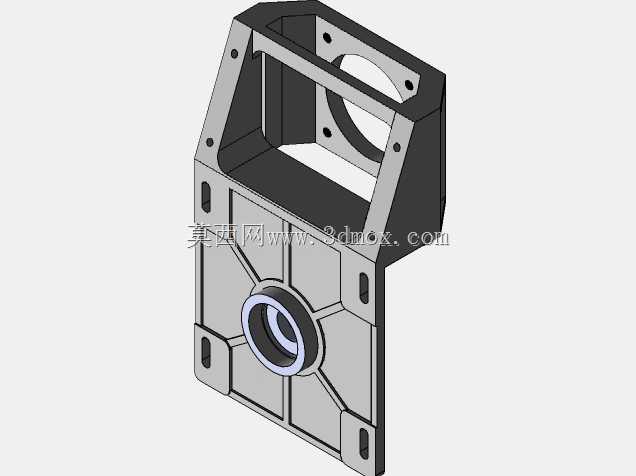

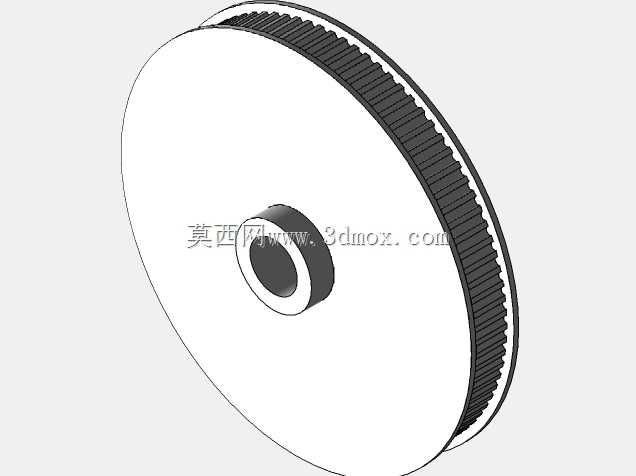

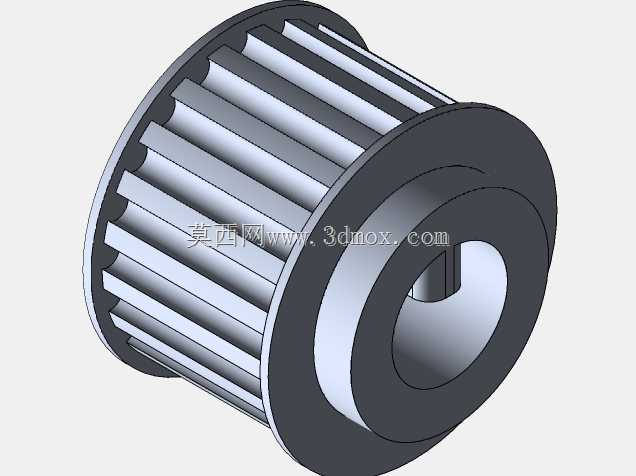

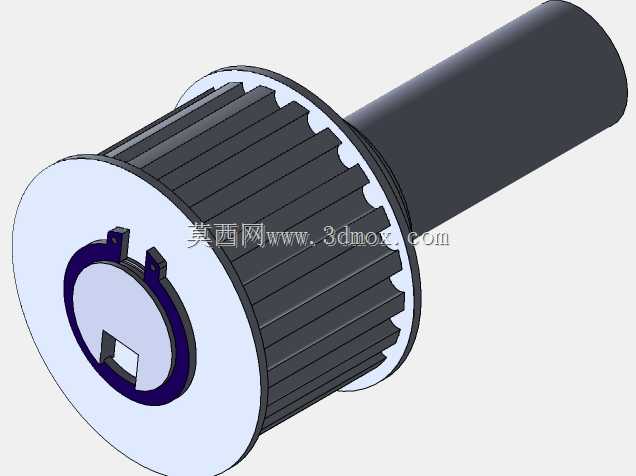

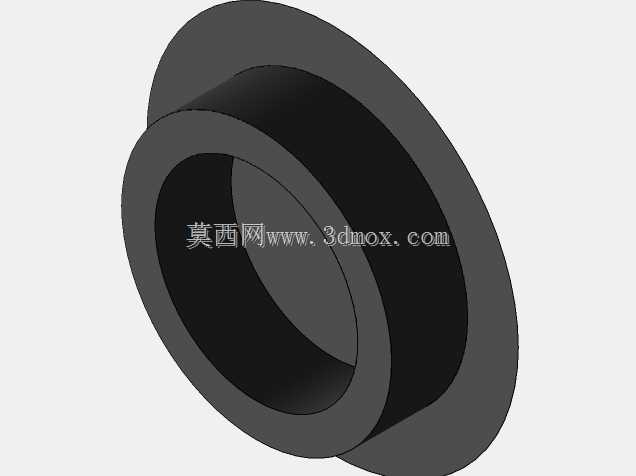

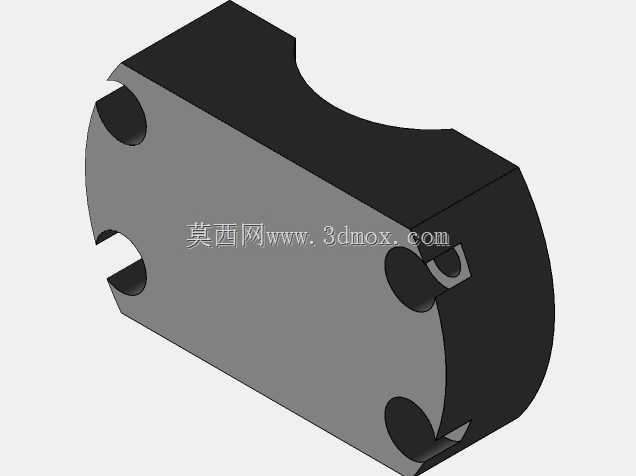

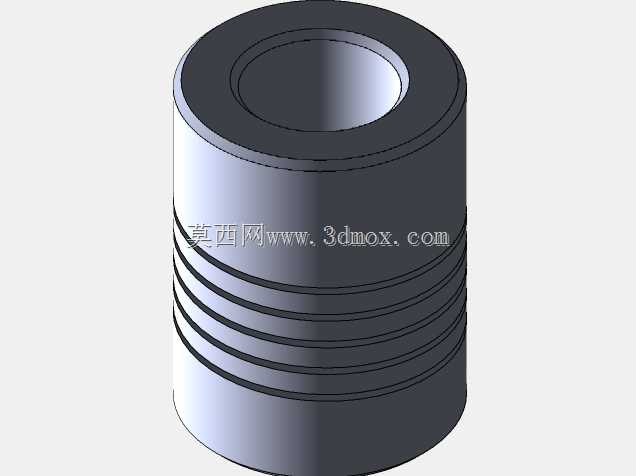

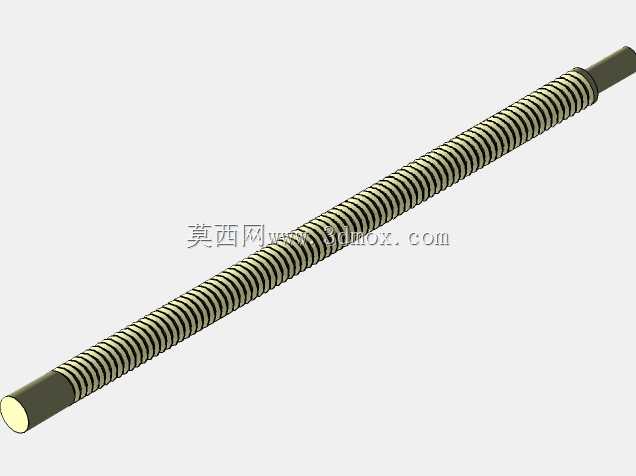

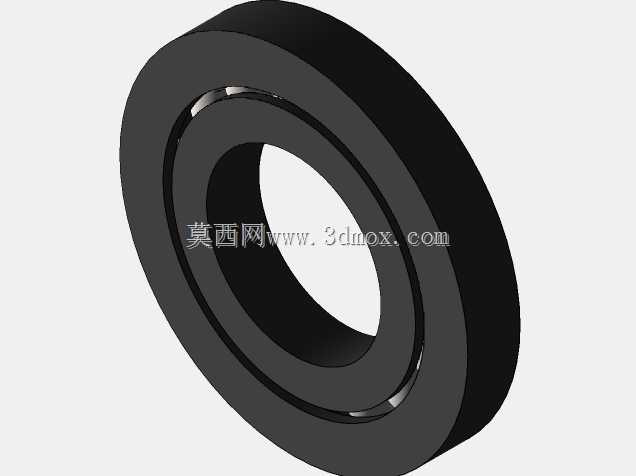

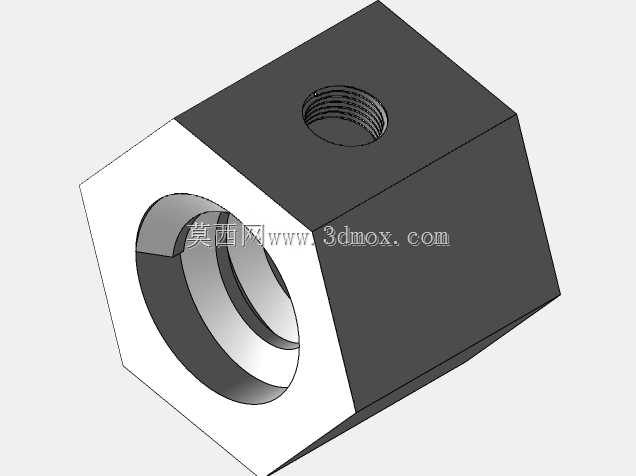

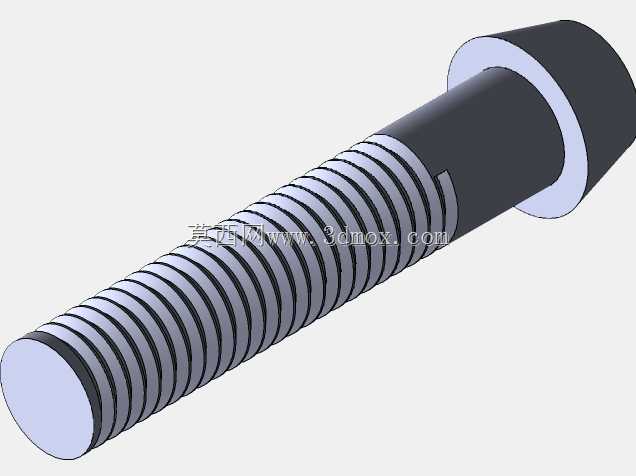

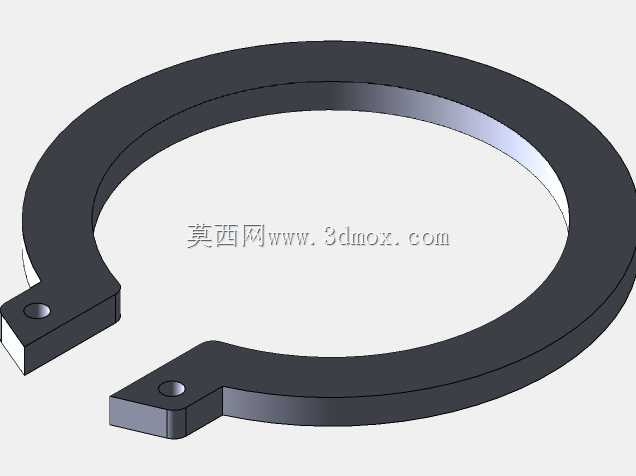

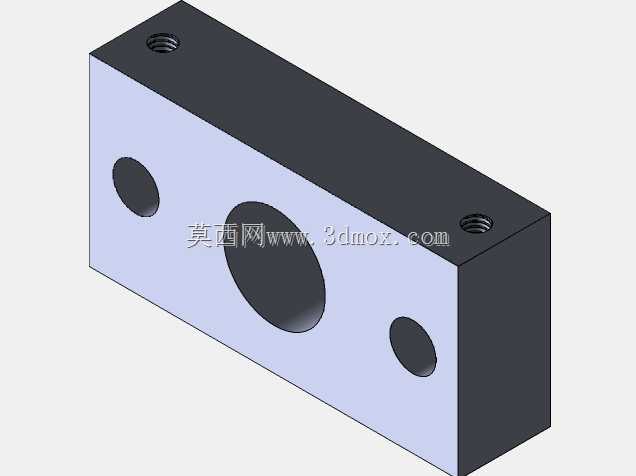

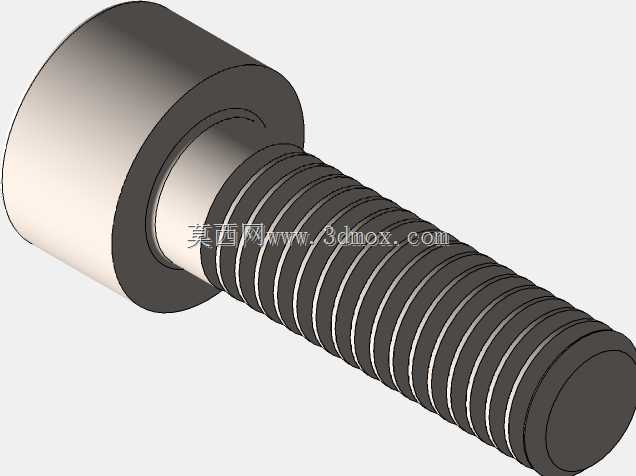

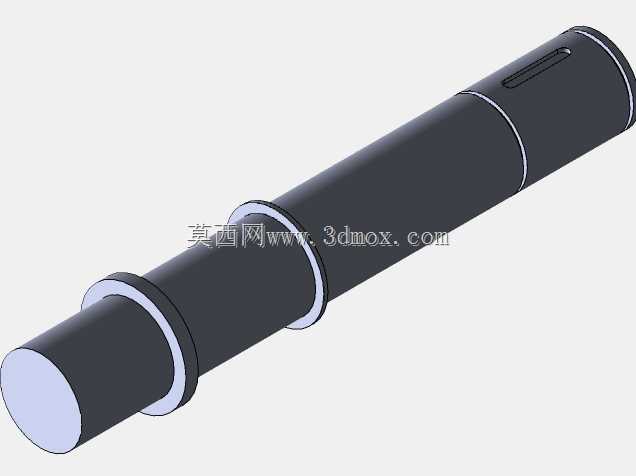

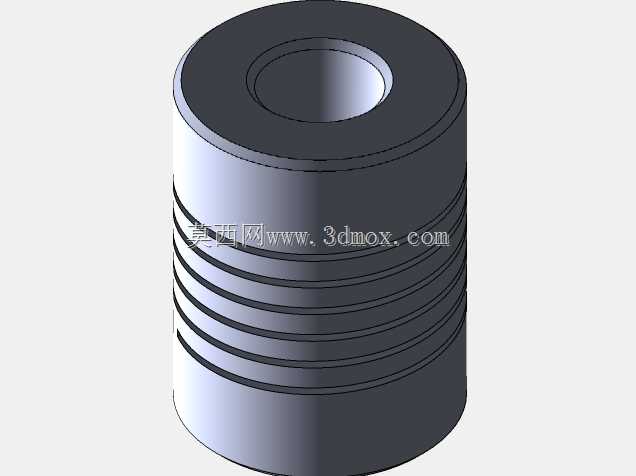

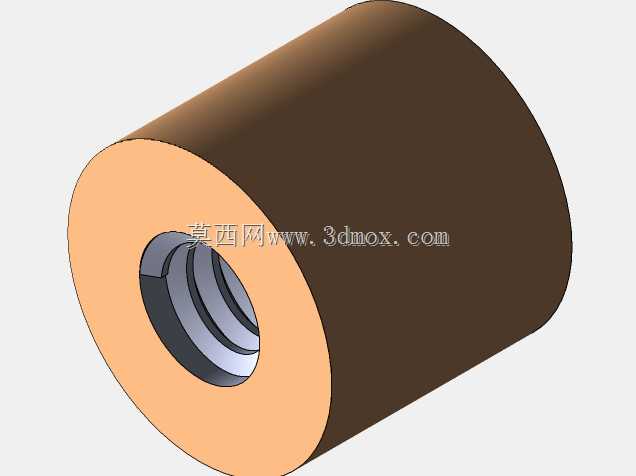

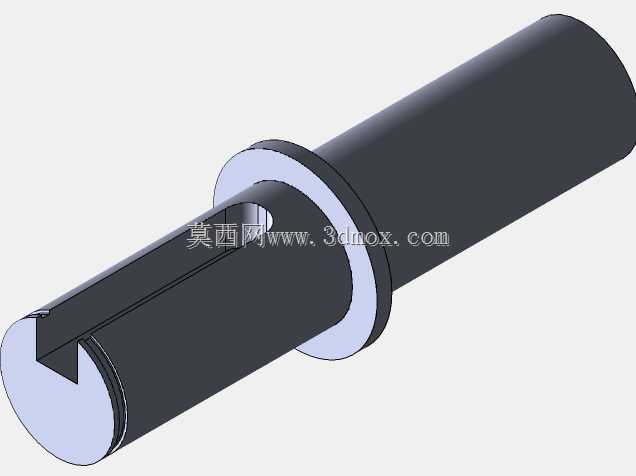

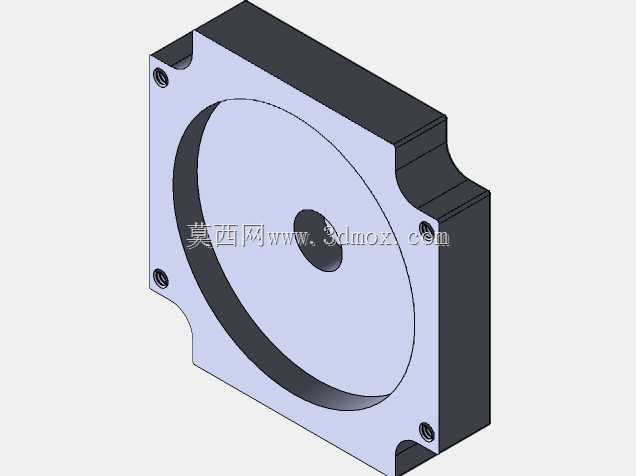

　　从整机功能布局来看，三个运动轴分别承担横梁纵向行走、割炬小车横向移动与割炬高度方向跟踪调节。X、Y两轴构成平面插补轨迹，负责按照数控代码走出直线、圆弧以及任意样条轮廓；Z轴除完成初始定位外，还配合弧压反馈实现割嘴与板面之间的高度跟随，在板材受热变形或铺放不平时维持稳定切缝，避免撞枪或断弧。驱动端采用步进电机配合减速机构，通过齿轮齿条或同步带将旋转运动转换为直线进给，导轨副承担径向与侧向载荷，保证高速换向时的刚性与重复定位精度。

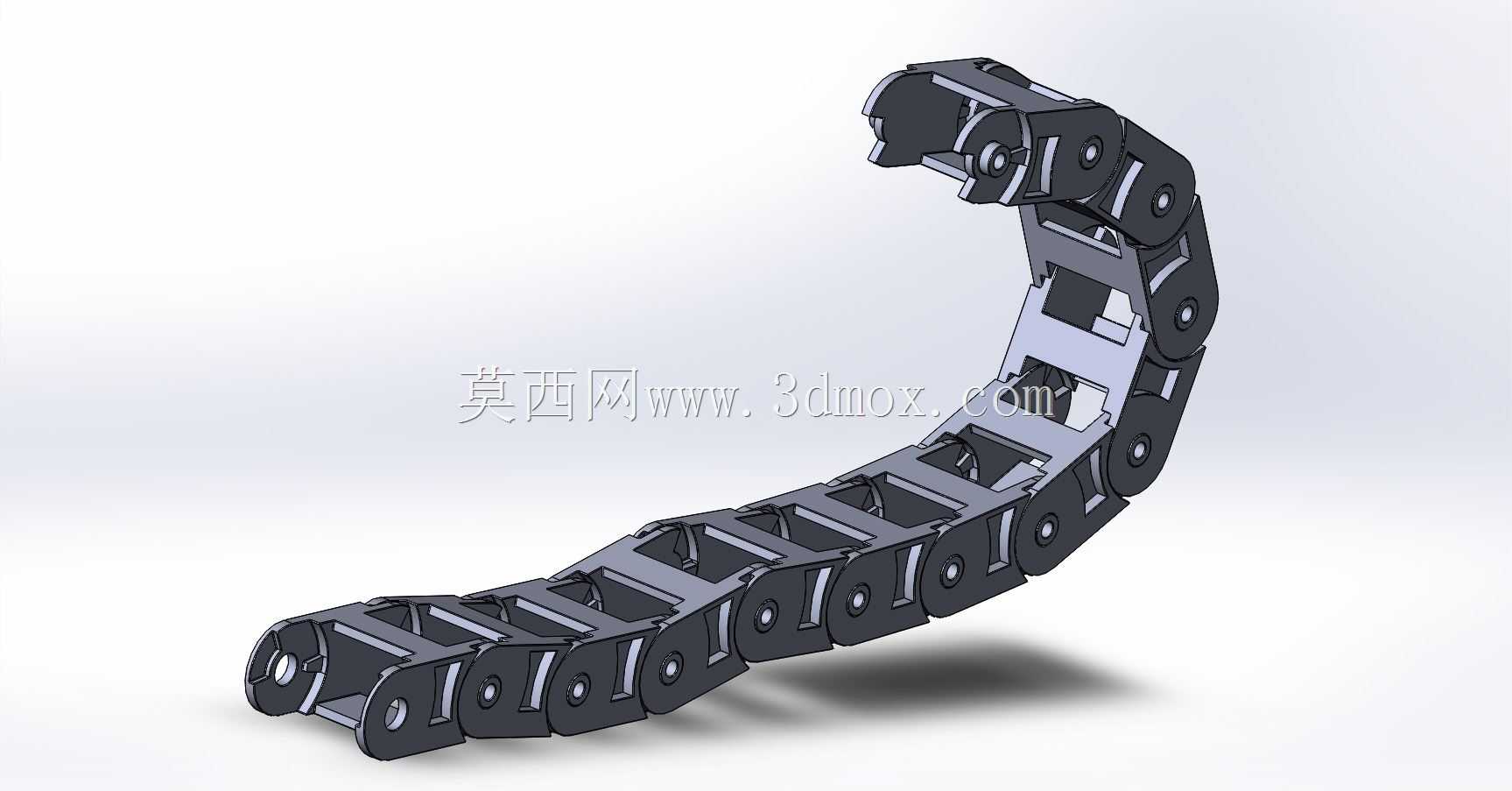

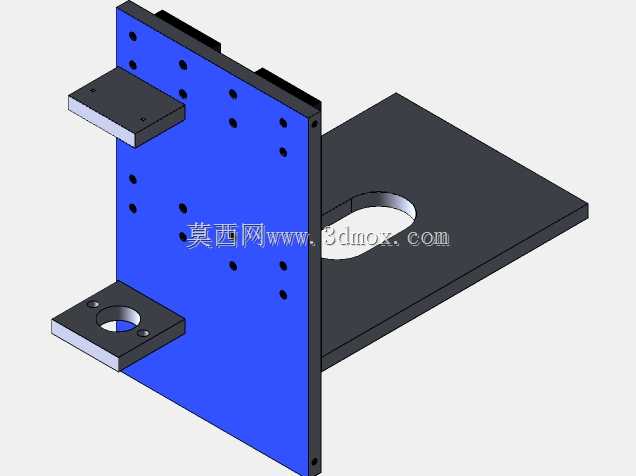

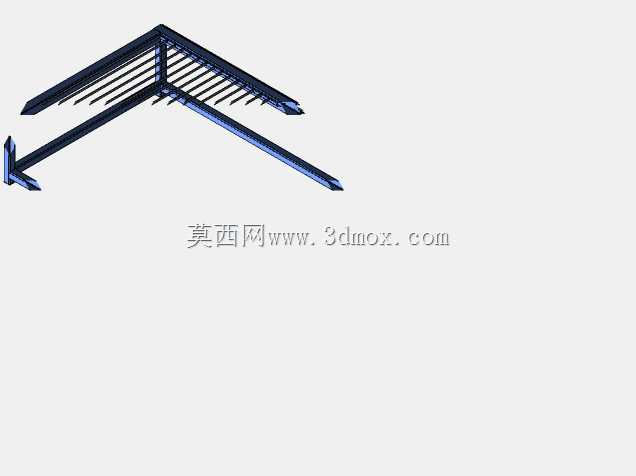

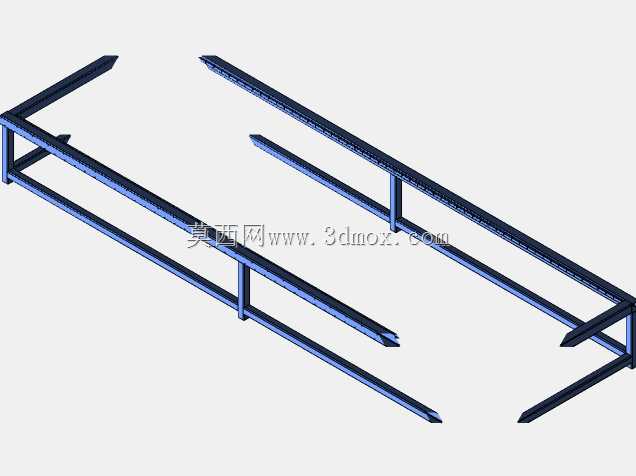

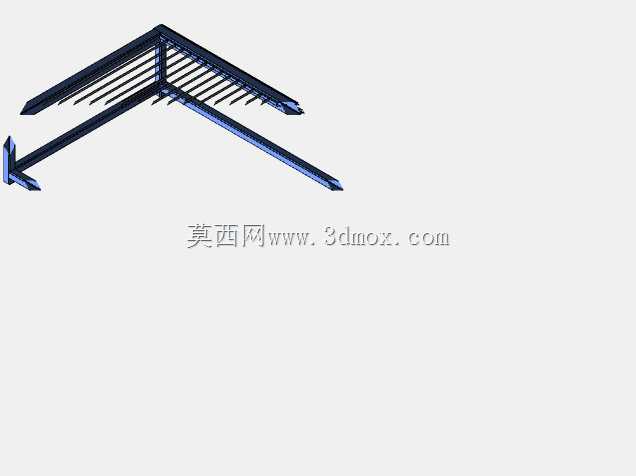

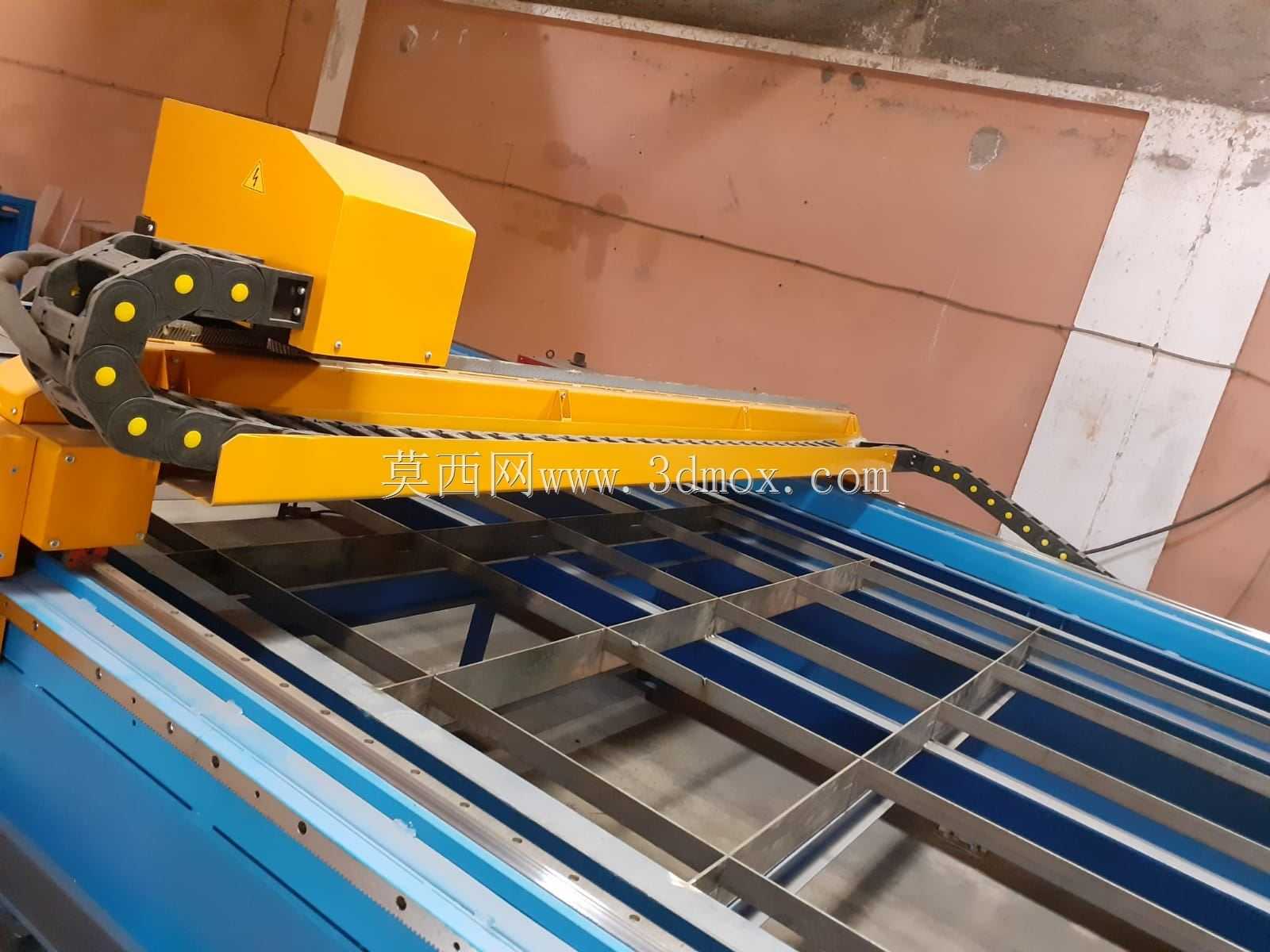

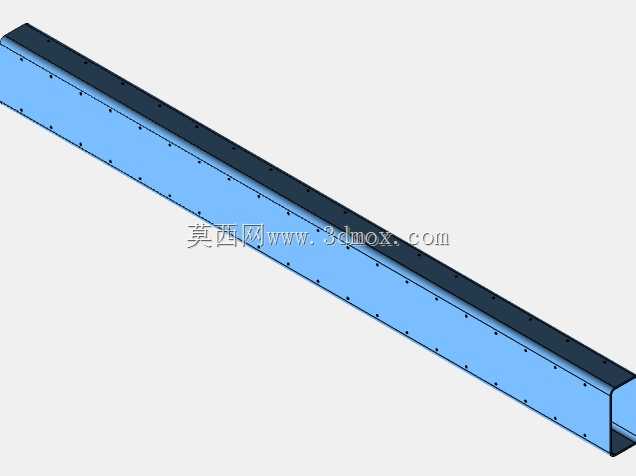

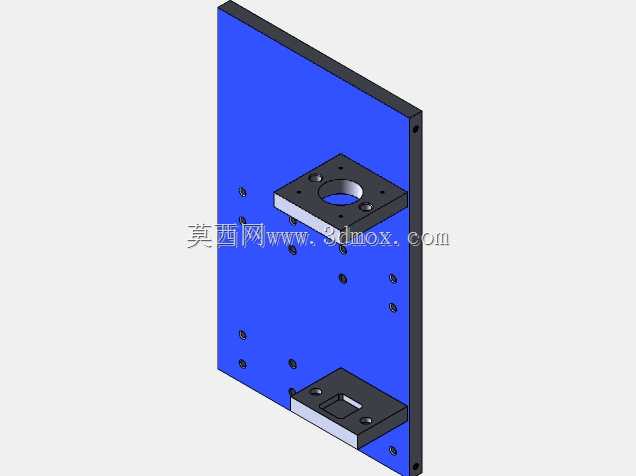

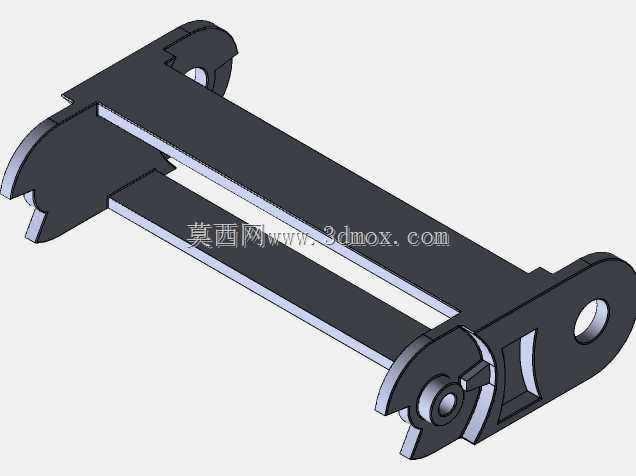

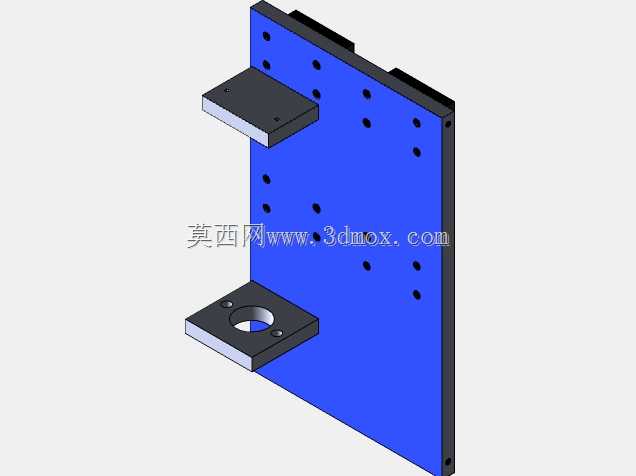

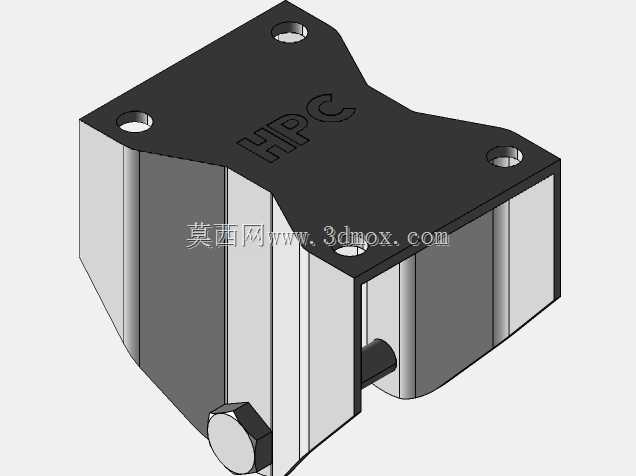

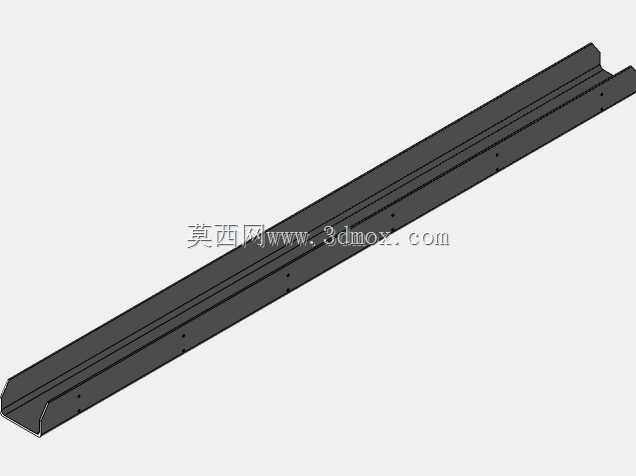

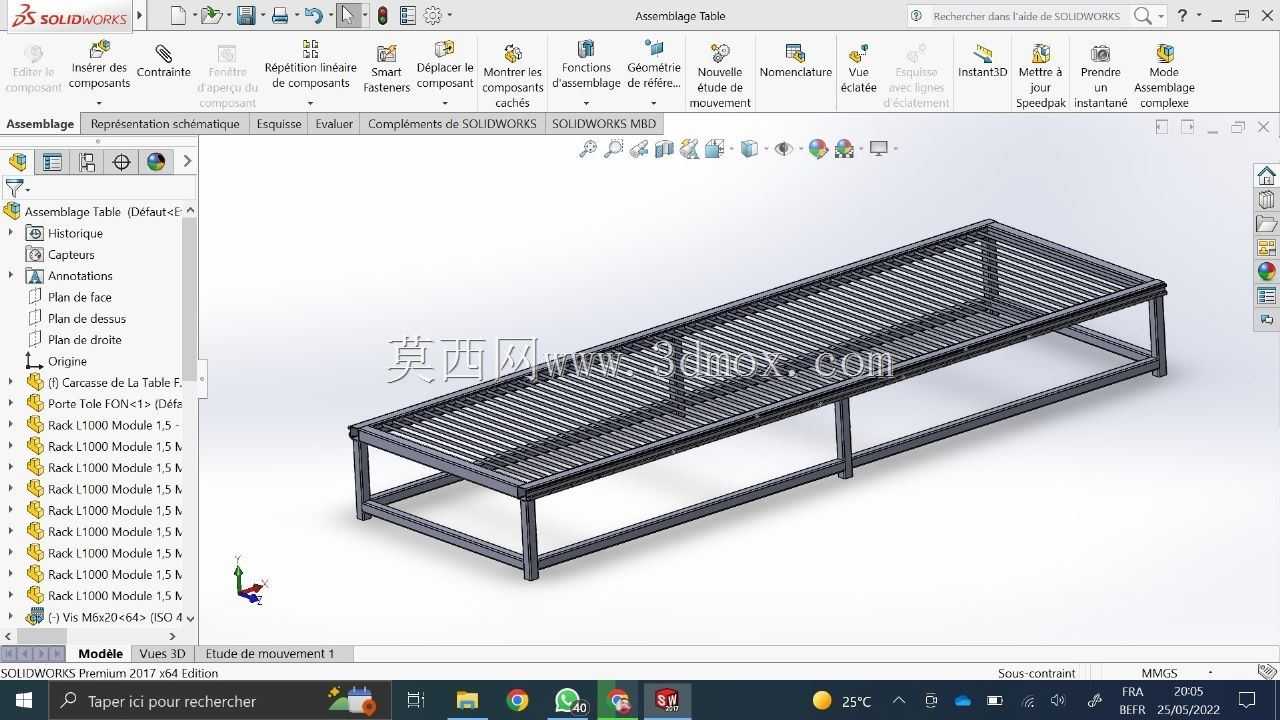

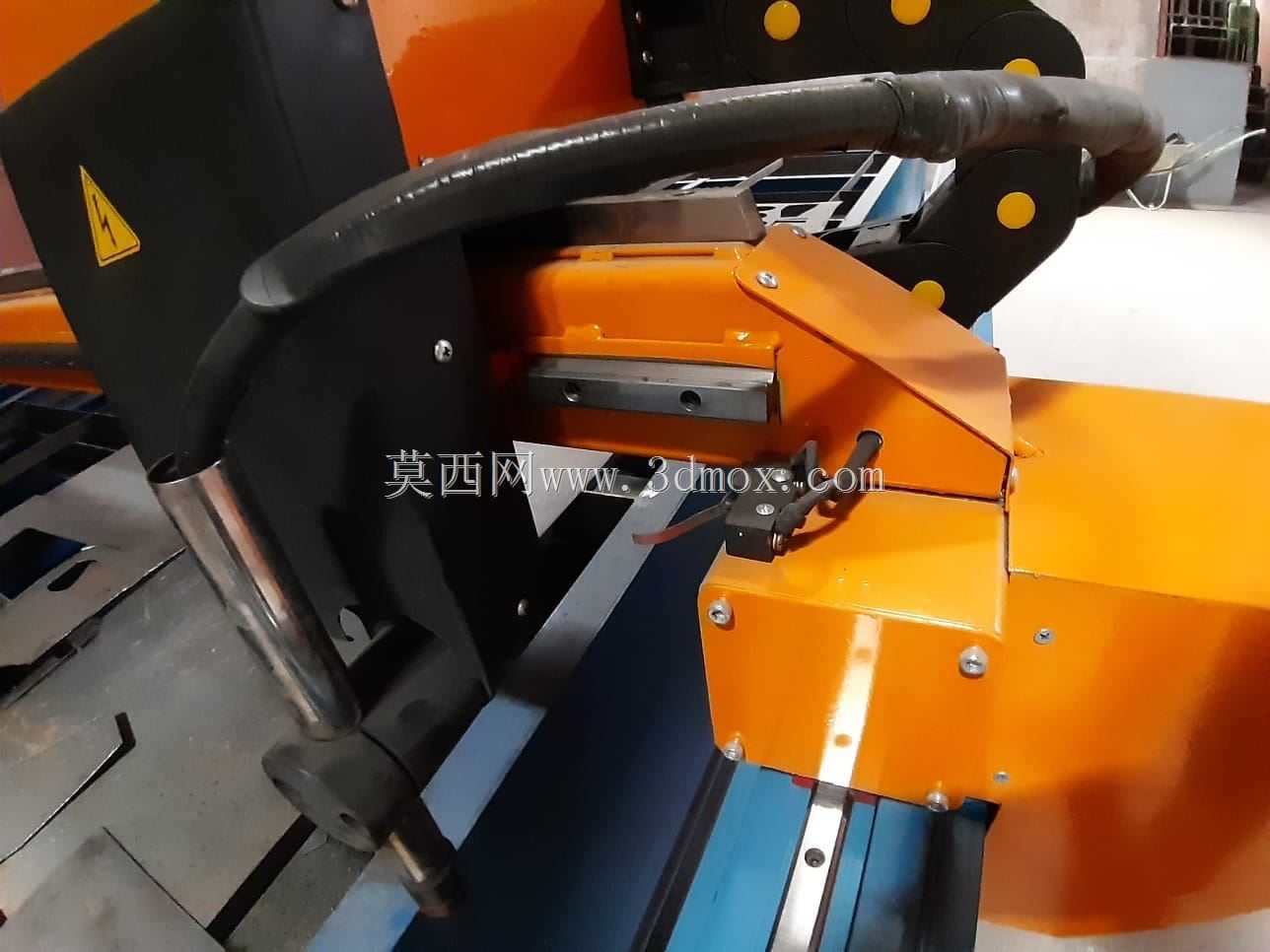

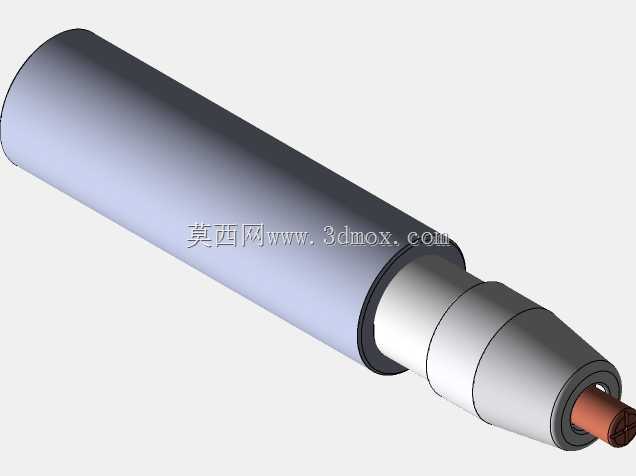

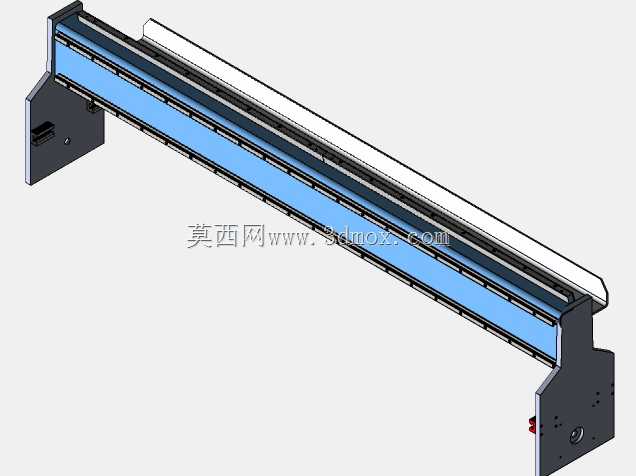

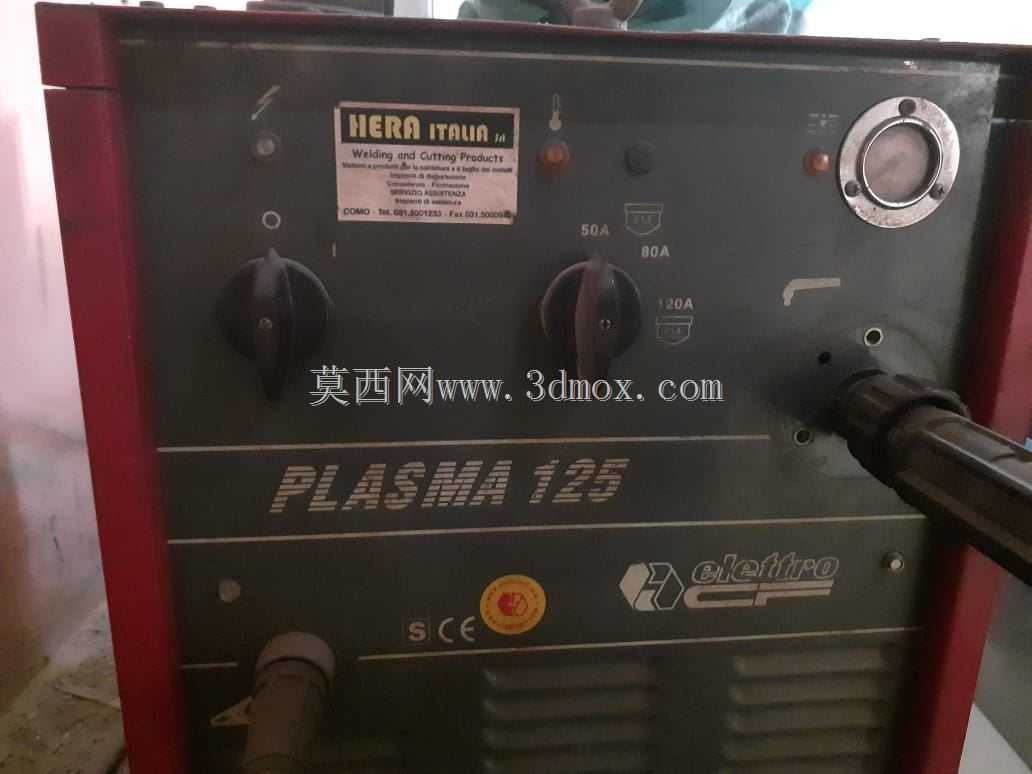

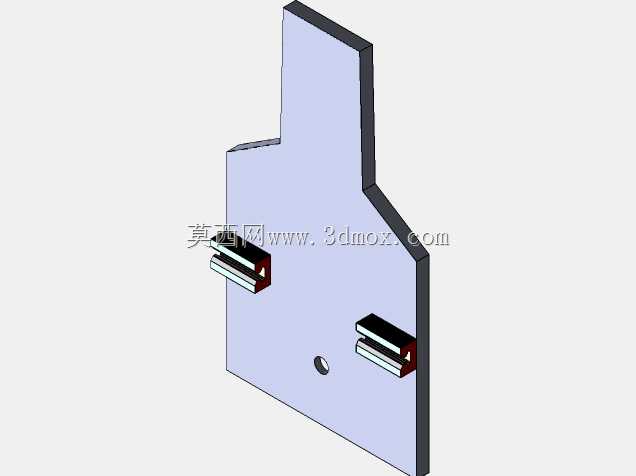

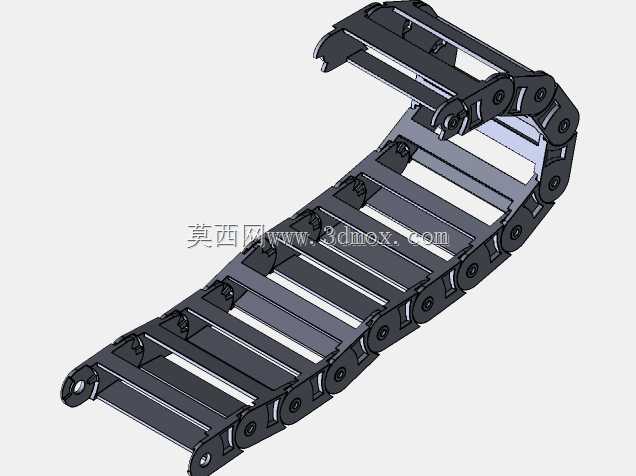

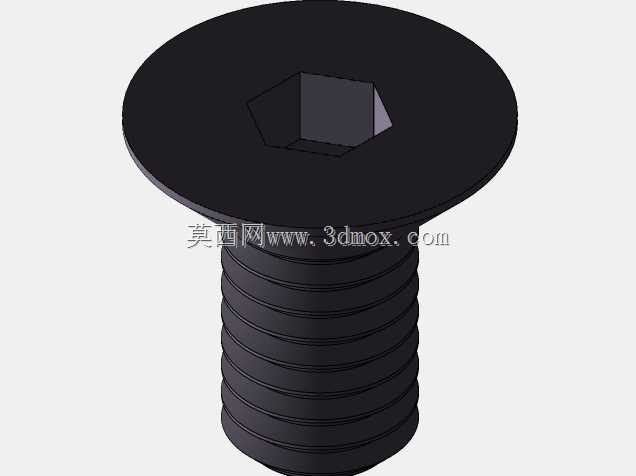

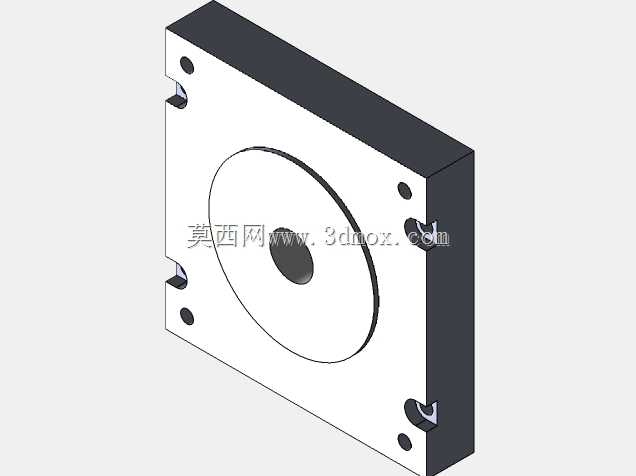

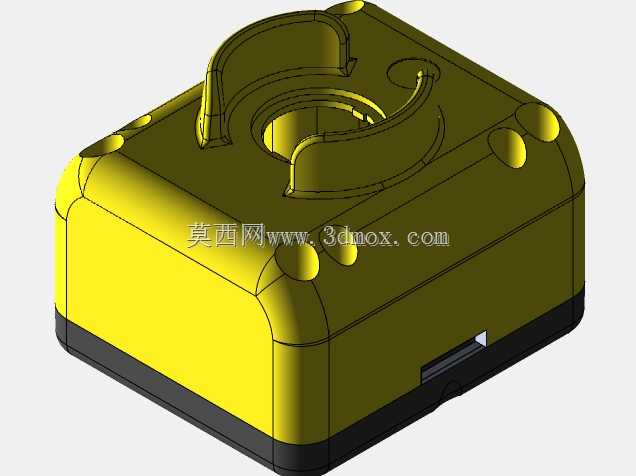

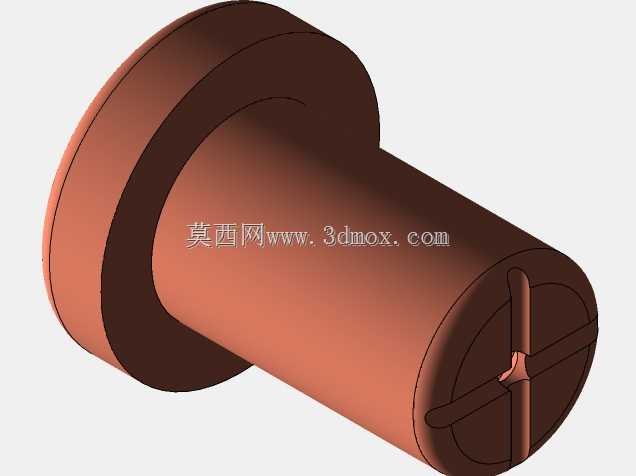

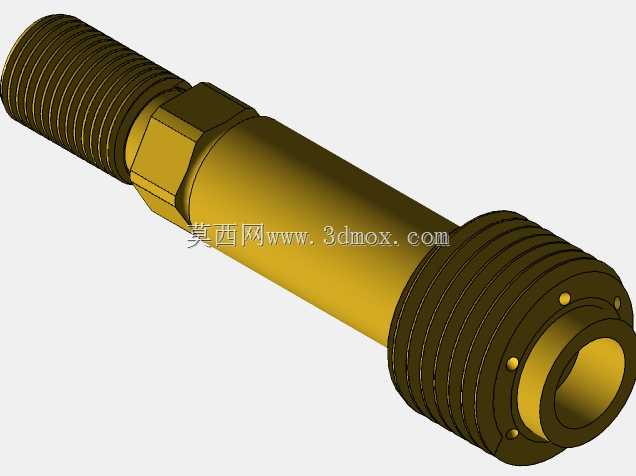

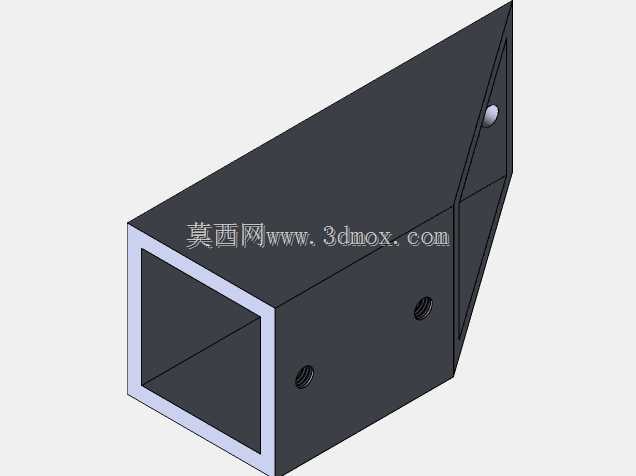

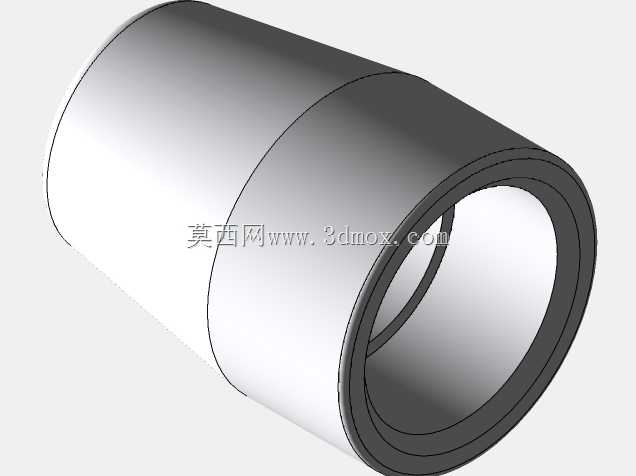

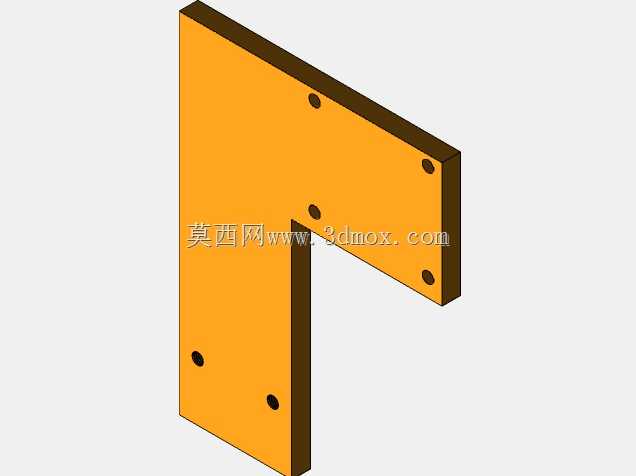

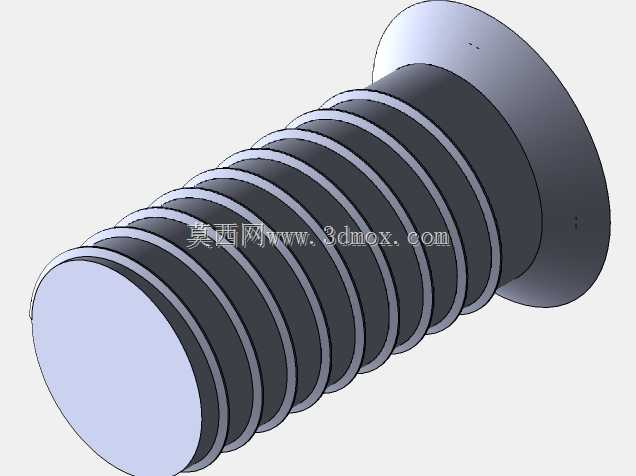

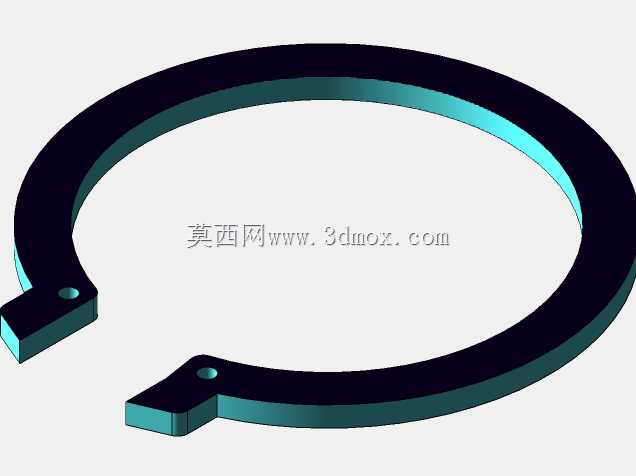

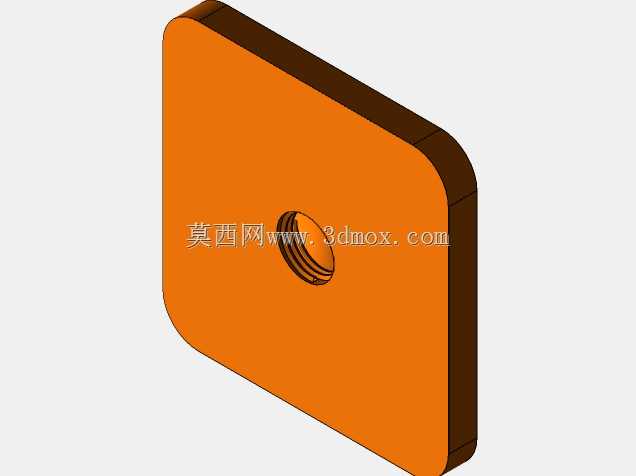

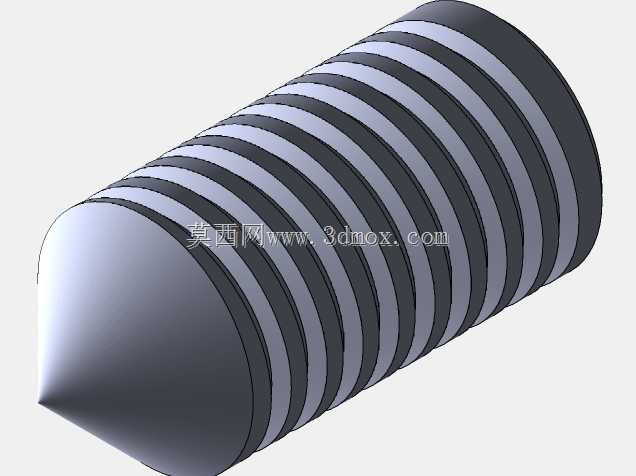

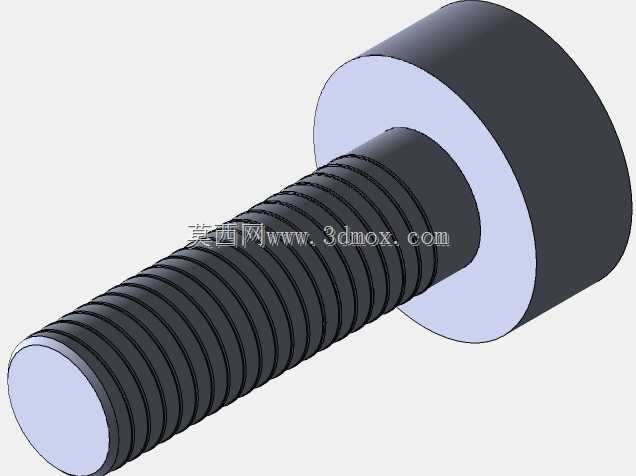

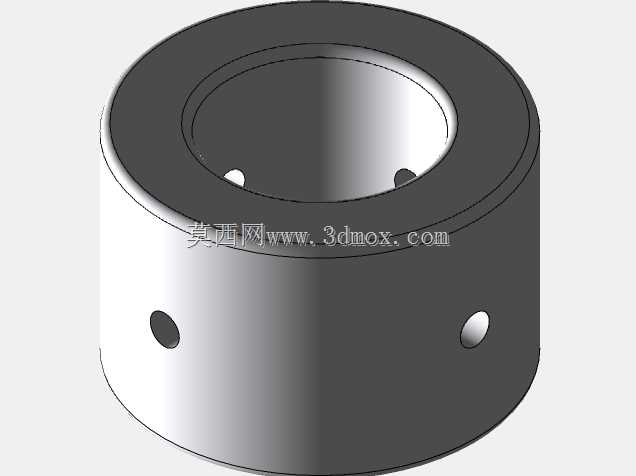

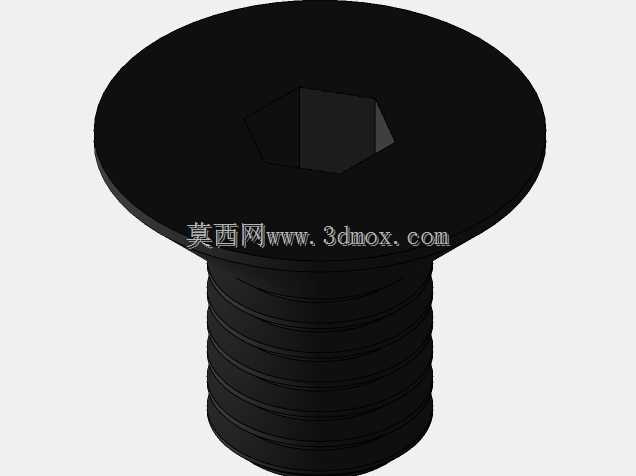

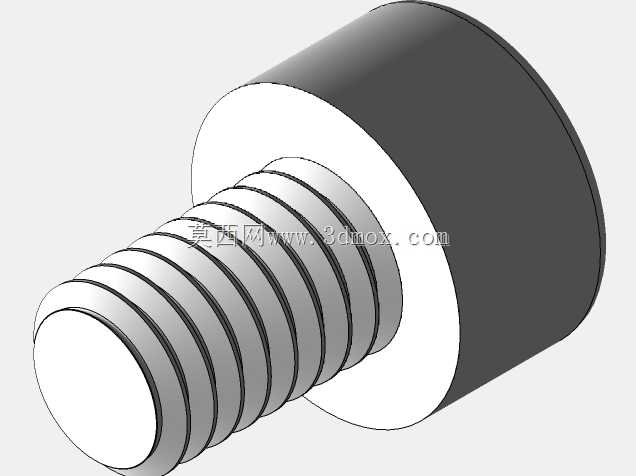

　　结构设计上，床身多采用焊接型钢框架并经时效处理，用来抑制长期承载后的残余变形；两侧端梁与纵向导轨形成稳定的龙门支撑，横梁则选用轻质铝合金或型钢焊接件，在保证抗弯刚度的同时降低运动惯量，使加减速过程更加平稳。割炬安装座预留防撞夹持位，当割嘴碰到翘起工件时能够整体偏摆并触发限位，保护割炬本体与升降体。拖链沿横梁和端梁布置，将动力电缆、气管、弧压线以及起弧信号线分层收纳，避免运动中拉扯磨损。气路部分将等离子电源输出的压缩空气经过滤调压后送入割枪，油水分离与压力稳定直接影响电极喷嘴寿命，因此在机架侧预留了过滤器、电磁阀与气包的安装空间。

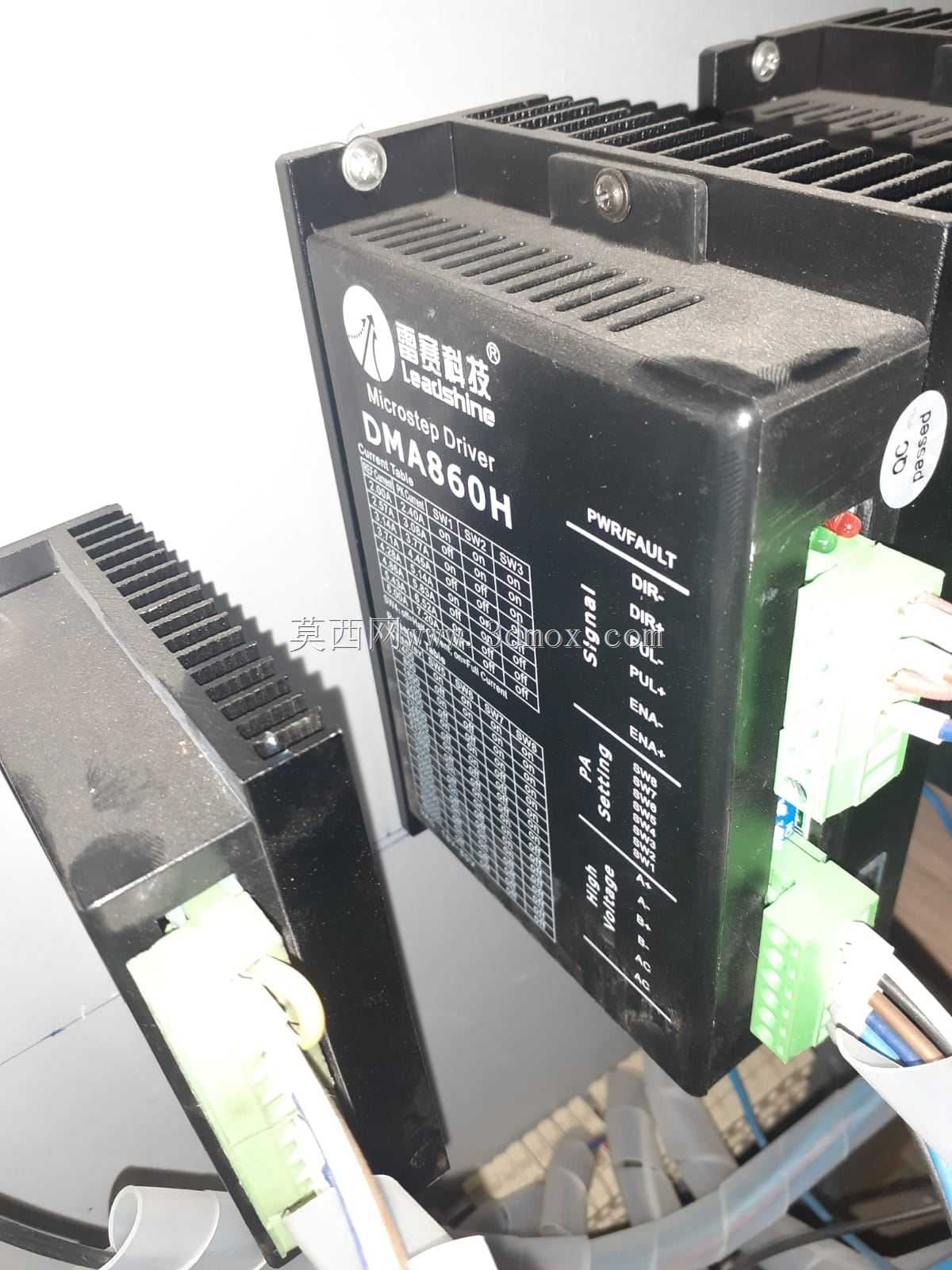

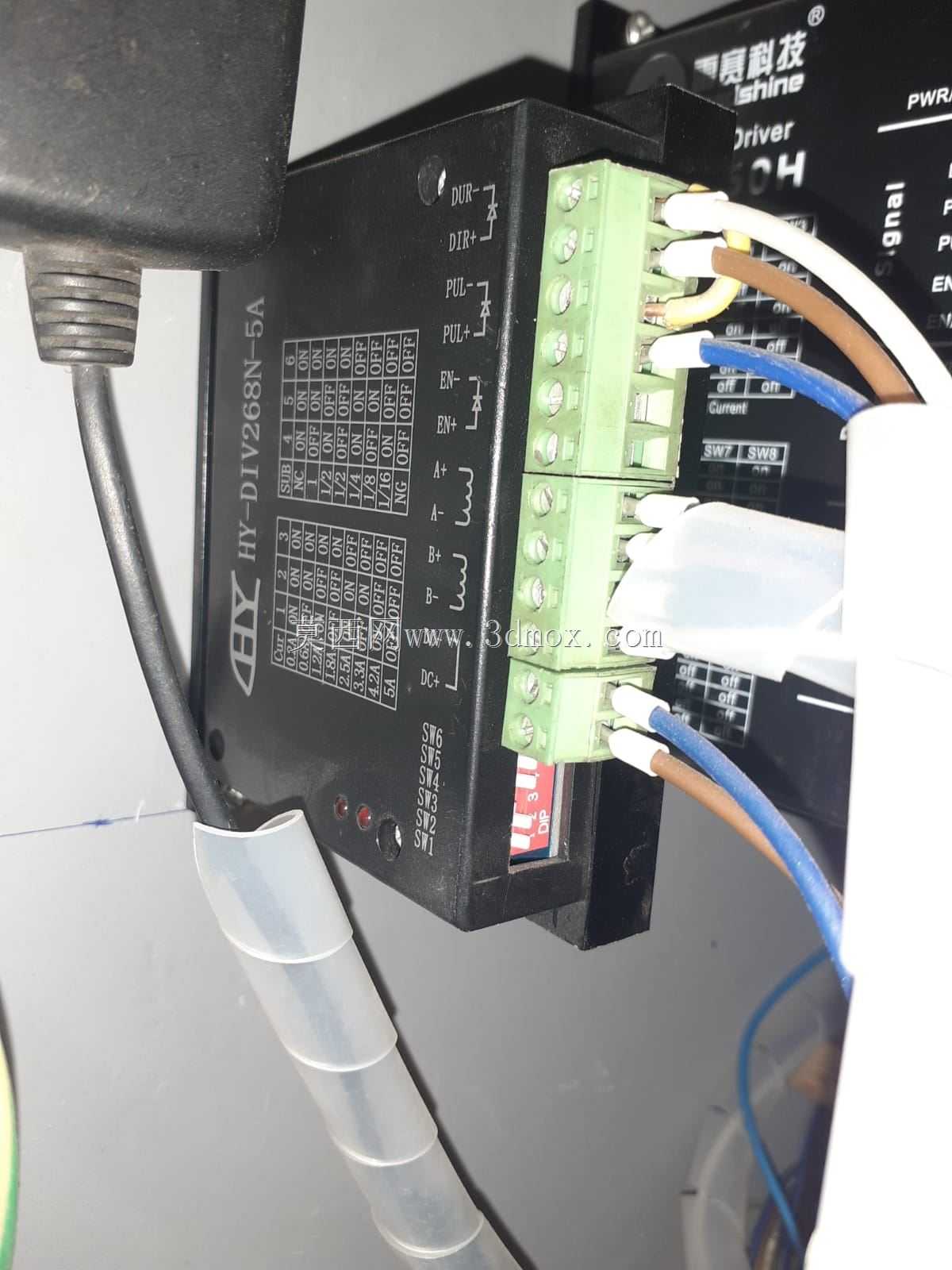

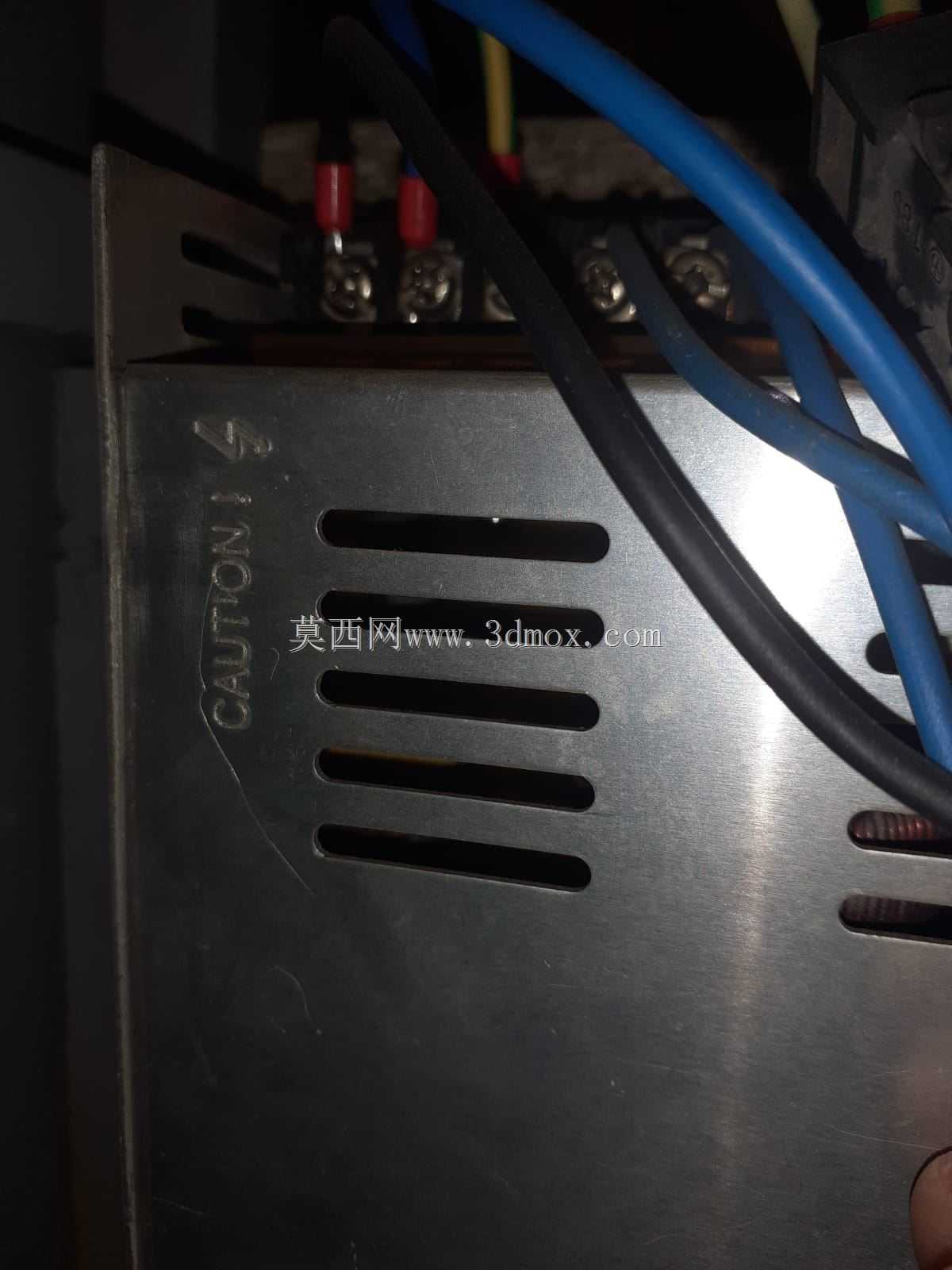

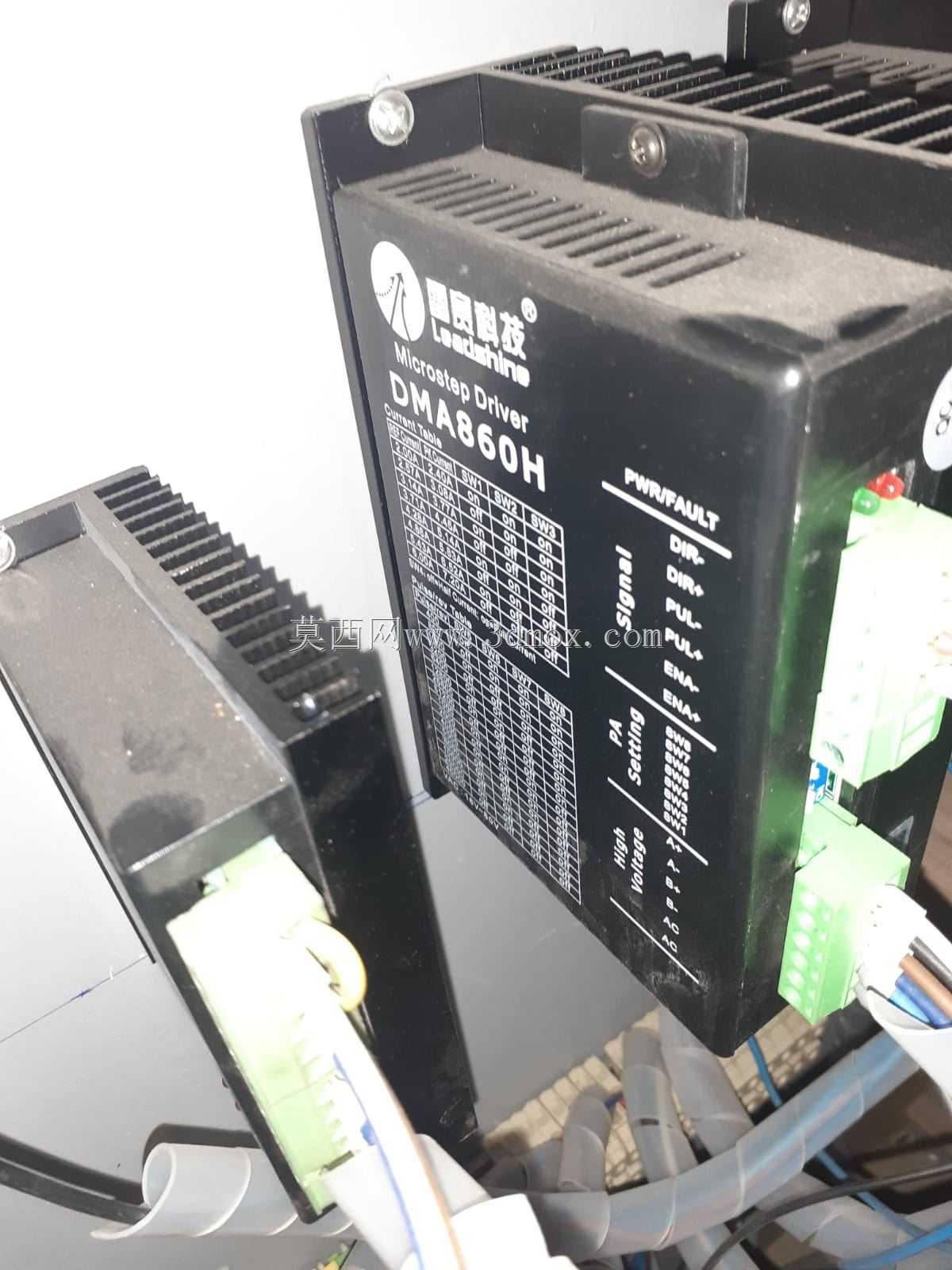

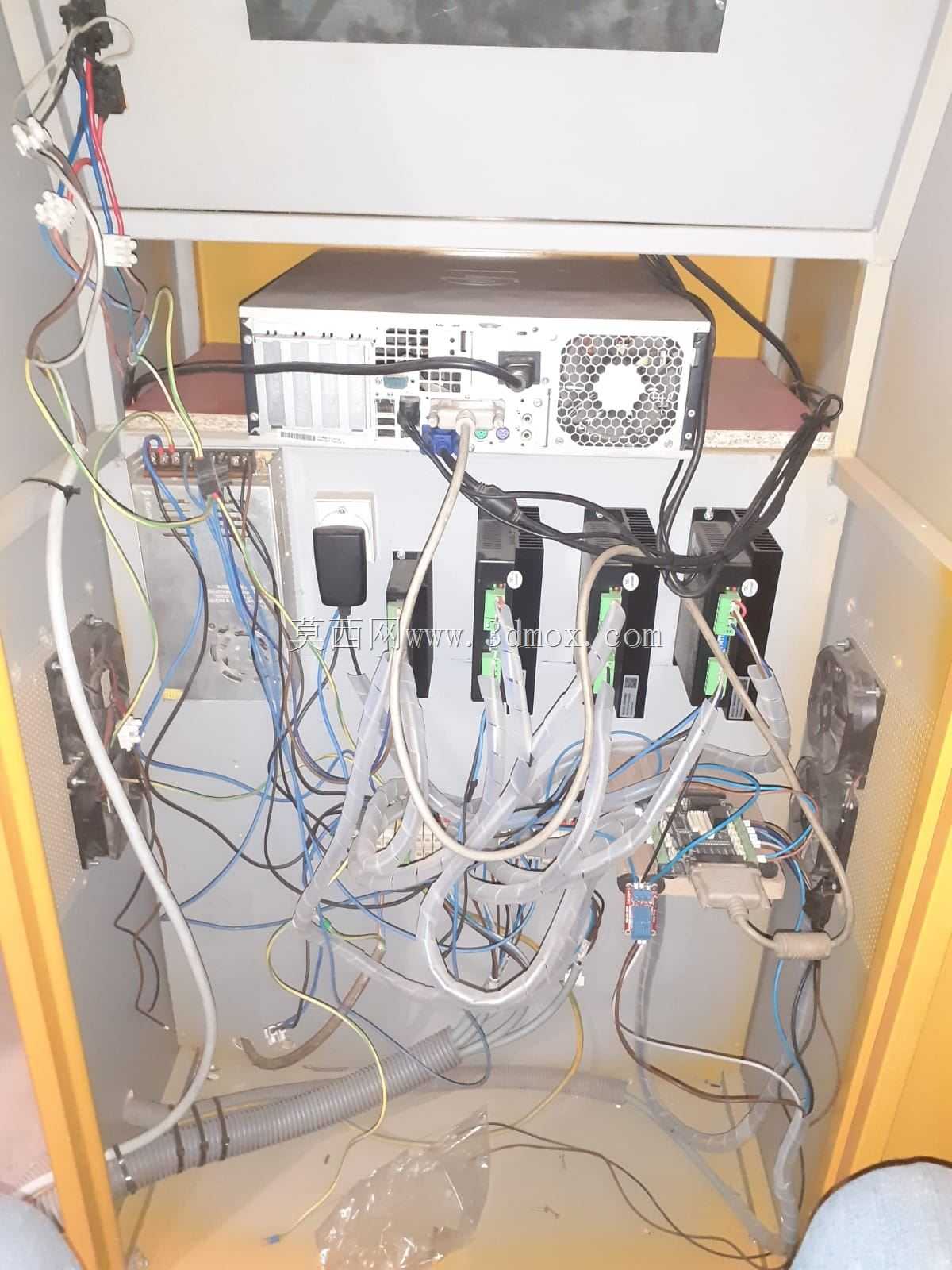

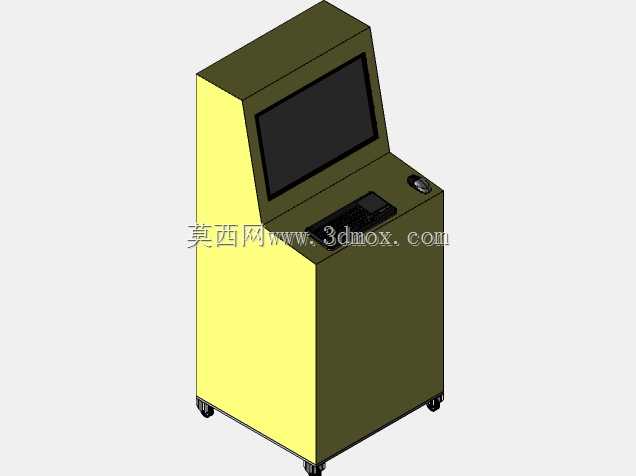

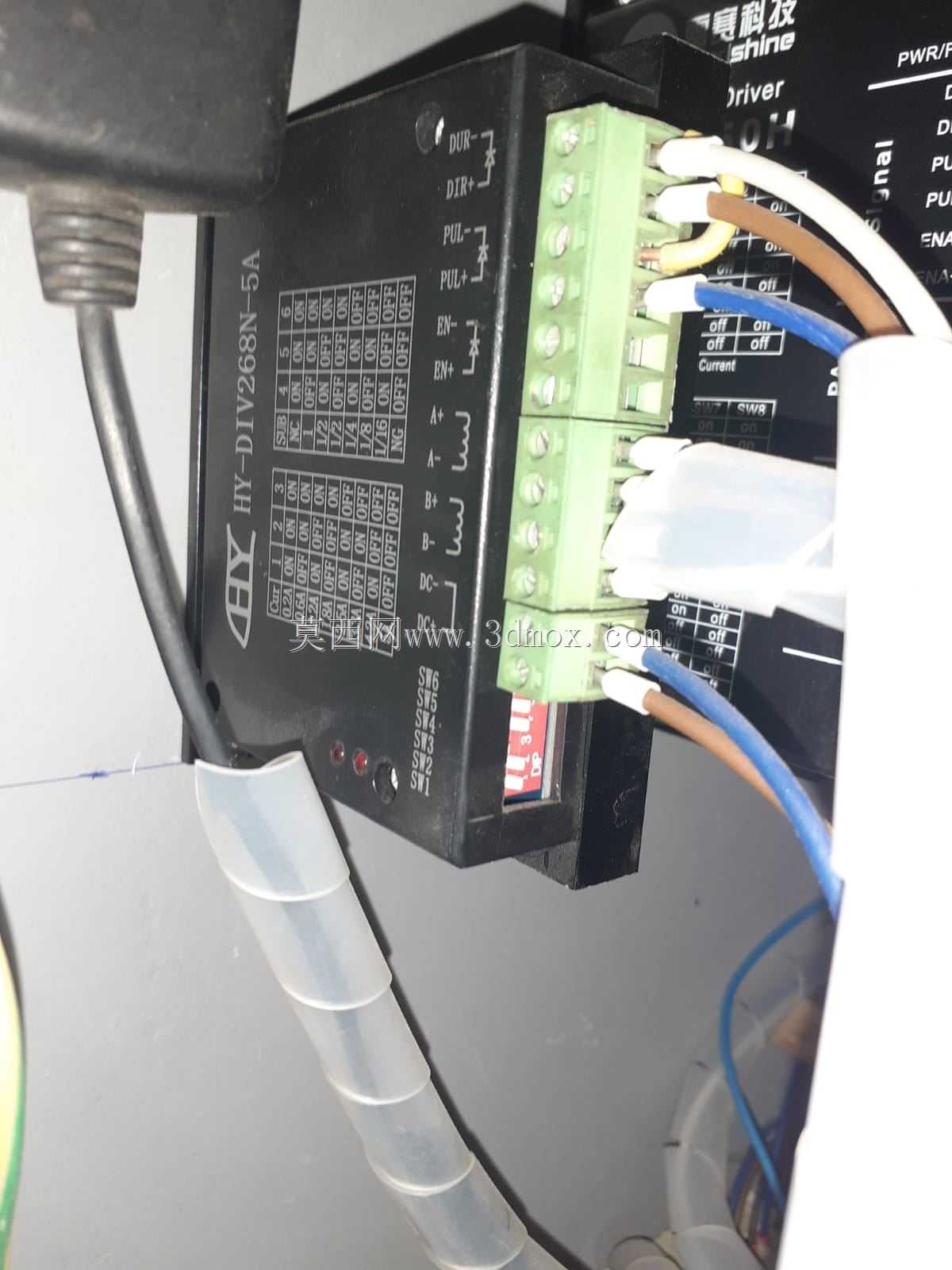

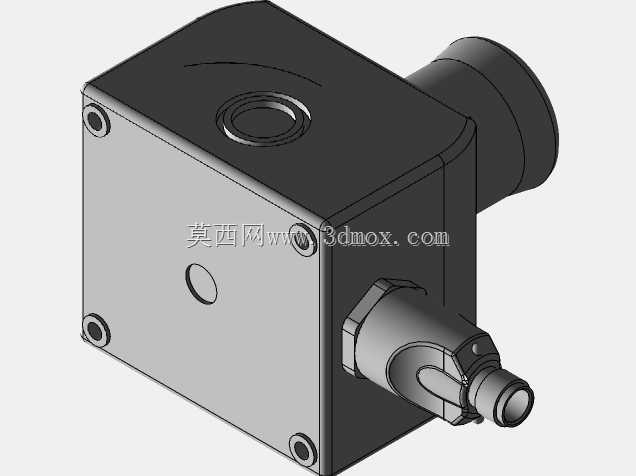

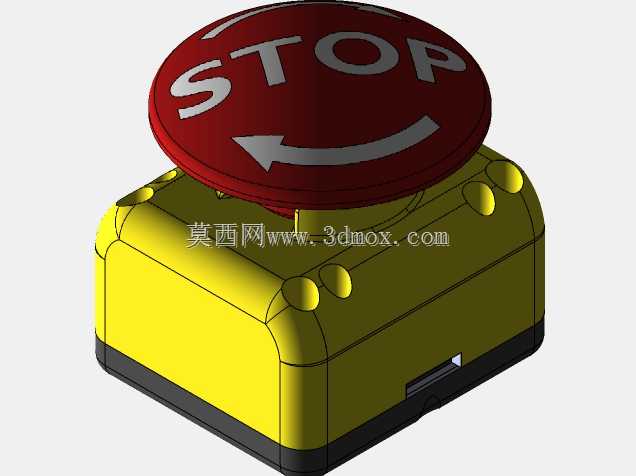

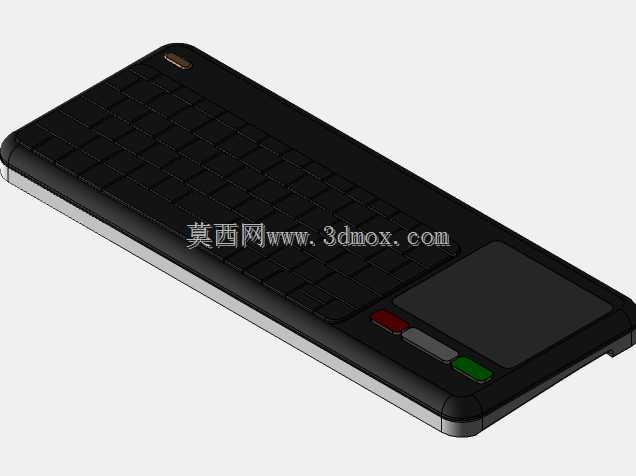

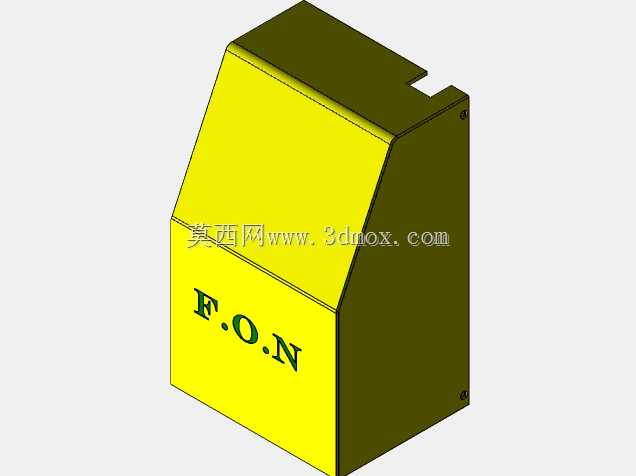

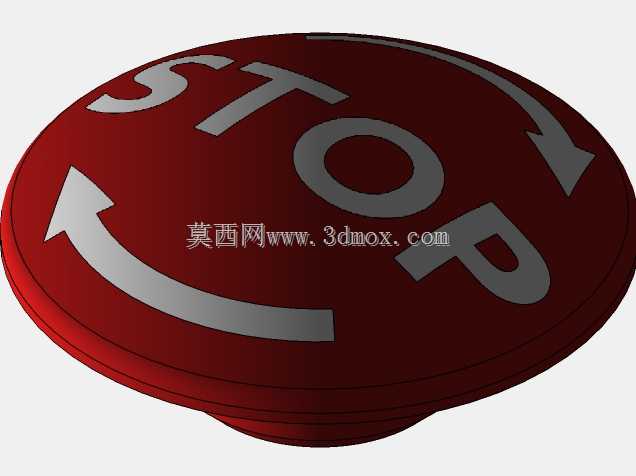

　　电气控制以数控系统或运动控制卡为核心，配合步进驱动器、开关电源、继电器与接线端子完成逻辑联锁。图中所示的DMA860H一类两相步进驱动器，承担脉冲分配与电流细分功能，通过PUL/DIR信号控制电机转角与转向，面板上的拨码用于设定细分、输出电流与半流参数，安装时需紧贴电控箱背板以利于散热，并与强电端子保持足够爬电距离。电控柜内通常分层布置电源、驱动器、PLC与端子排，进出线采用屏蔽电缆并单端接地，以降低等离子高频起弧对计数信号的干扰。

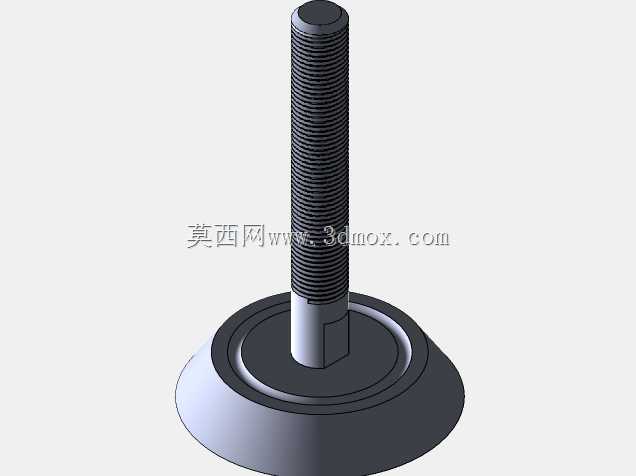

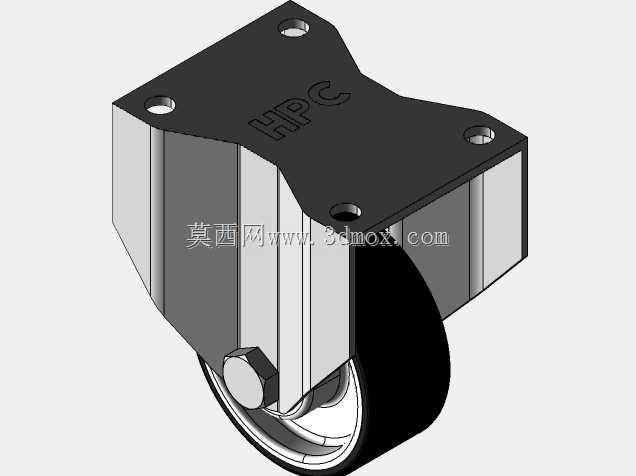

　　外形与安装边界方面，这类设备常见有效切割幅面围绕1.3m×2.5m、1.5m×3m等规格展开，整机占地需在幅面基础上两侧预留检修通道，端部留出上料与排渣空间；床身高度一般控制在人工铺板方便的范围，水面或抽风除尘平台可根据车间条件选配。建模时需要重点约束导轨安装面的平行度与直线度、齿轮齿条啮合侧隙、横梁与端梁的垂直度，以及割炬升降行程与安全限位位置。吊装点、调节脚杯、接渣抽屉和除尘接口的位置也要在总装中同步校核，保证设备进场后能够快速调平并接入水、电、气，完成从三维结构到现场切割作业的落地衔接。
