越野车辆防护用管式防滚架结构设计

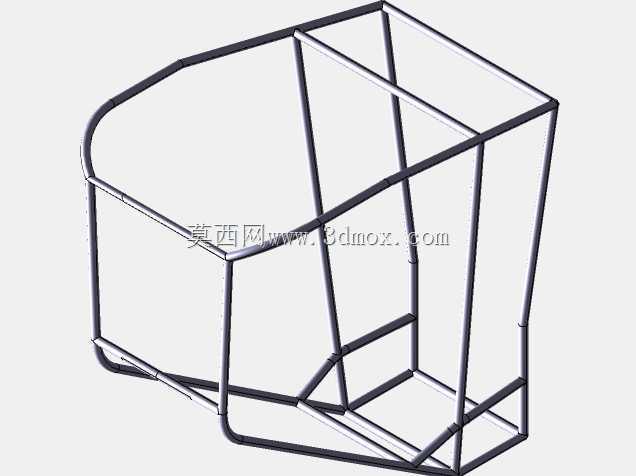

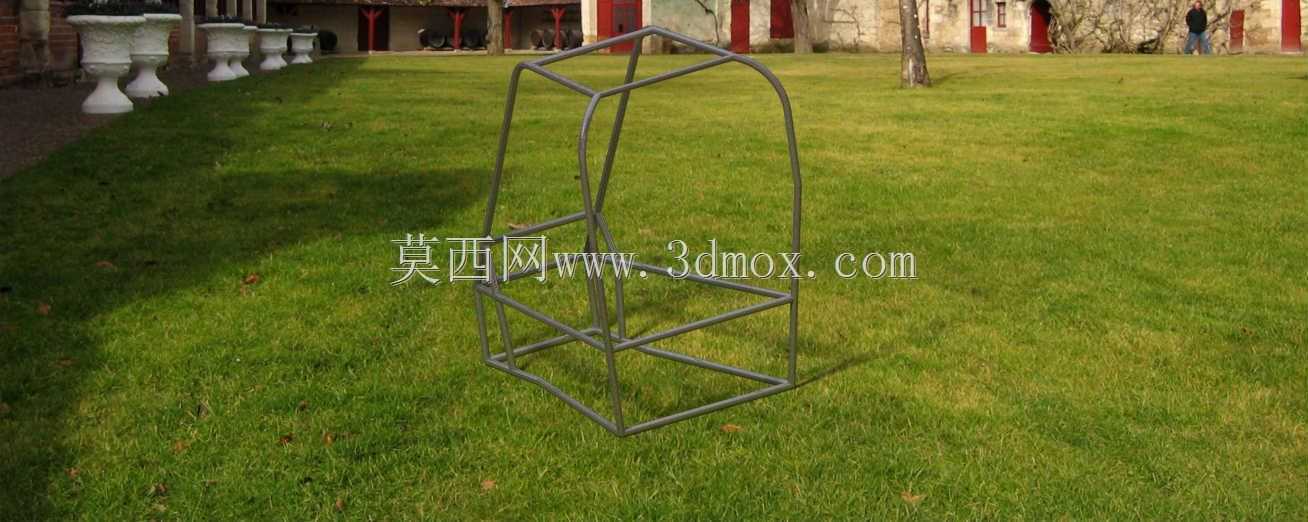

　　在越野行驶、场地竞速以及非道路作业的车辆使用场景中，防滚架是承担乘员舱结构防护、抵御车辆翻滚变形的核心安全构件，这款管式防滚架采用圆管弯折焊接的整体式结构，完全围绕乘员舱的有效生存空间进行轮廓适配，没有多余的外凸结构，避免在复杂路况通行时与周边障碍物发生剐蹭。从结构布局来看，整体框架分为底部安装层、中部支撑层与顶部防护层三个功能区段，底部框架采用矩形闭环结构，四个安装端点分别对应车辆底盘主纵梁与横梁的连接点位，安装孔位的预留间距完全匹配量产越野车型的底盘原有螺栓点位，不需要对底盘主体结构进行二次切割打孔，安装边界控制在乘员舱地板以上、车顶轮廓以下的范围内，不会超出车辆原有外宽尺寸，也不会遮挡前挡风玻璃与侧窗的驾驶视野。

　　中部支撑段采用斜向交叉的管梁布局，在车辆发生侧向碰撞或者侧翻受力时，斜向管梁可以将单点受到的冲击力快速分散到整个框架的各个连接节点，避免局部应力集中导致管材弯折断裂，管梁的走向特意避开了座椅安装位、安全带固定点以及驾乘人员的头部、肩部活动空间，不会影响正常的驾乘操作，也不会干涉安全带、座椅调节机构的正常行程。顶部防护段采用圆弧过渡的弯折轮廓，和车辆原车车顶的内轮廓保持均匀的间隙，既可以在车辆发生顶部触地的翻滚事故时，预留足够的变形吸能空间，避免顶部结构直接挤压乘员生存空间，圆弧过渡的结构也能减少管材弯折处的应力集中，相比直角焊接的框架结构，抗冲击载荷能力可以提升三成左右。设计过程中所有管材的连接节点都采用相贯线切割后满焊的处理方式，

　　没有采用直角对接的简易焊接工艺，每个连接节点的焊缝长度都达到管材周长的百分之八十以上，保证节点处的连接强度不低于管材本身的结构强度，管材的管径与壁厚选型兼顾了结构强度与整体重量，不会因为加装防滚架过度增加车辆整备质量，影响车辆的动力表现与重心高度。在实际使用场景中，这款防滚架既可以用于量产越野车型的户外穿越改装，也可以用于场地越野赛车的安全结构配置，框架的侧面预留了附加安装点位，可以根据使用需求加装侧护板、内饰衬板或者车载设备的安装支架，不需要在主框架上二次钻孔破坏结构强度。整体结构没有采用复杂的拼接构件，所有弯折段都采用冷弯工艺成型，不需要复杂的冲压模具就可以完成单件制作，适合小批量改装场景的生产制作，

　　框架的表面处理可以根据使用需求采用喷塑、镀锌或者喷漆工艺，适配不同的使用环境防腐要求。从安装流程来看，只需要将底部框架的四个连接点与底盘原有安装位对齐，穿入固定螺栓后按照对角顺序拧紧至规定扭矩，再将框架上部与车身A柱、B柱的预留固定点进行辅助连接即可完成安装，不需要对车身蒙皮、内饰件进行大范围的拆解切割，安装完成后不会影响车门的正常开关，也不会影响仪表盘、方向盘等驾驶操控部件的正常使用。在结构验证的思路上，这款防滚架的受力仿真完全参照车辆翻滚事故的典型载荷工况进行加载，分别模拟了顶部垂直受压、侧向水平冲击、45度角斜向撞击等多种事故场景的受力情况，对每一段管梁的受力变形量进行了迭代优化，确保在规定的冲击载荷下，框架的变形量不会侵入乘员的有效生存空间，同时管梁的布局也考虑了事故发生后驾乘人员的快速逃生需求，没有在车门开启方向设置阻碍逃生的横向构件，即使在车辆发生变形后，也能预留足够的空间开启车门或者破窗逃生。
