乘用车轮毂装饰防护外罩结构设计

　　日常做整车外饰件结构匹配时，轮端的装饰罩往往是容易被忽略但直接影响整车外观一致性与轮端防护效果的部件，这次梳理的这款车轮罩结构，是针对常规钢制轮毂配套的装饰防护件设计，核心是覆盖钢制轮毂的外露焊接结构、螺栓紧固点位，同时兼顾行驶过程中的防泥水飞溅、剐蹭防护与空气导流优化作用。从实际装车场景来看，这类车轮罩主要适配家用乘用车的钢制轮毂配置，日常行驶中，轮端会持续受到路面溅起的泥水、砂石冲击，裸露的轮毂螺栓长期接触泥水容易出现锈蚀，后期轮胎拆卸维护时螺栓锈死会大幅增加作业难度，同时钢制轮毂的冲压焊接焊缝外露也会影响整车侧面的视觉整体性，这款车轮罩的设计首先就是解决这两个核心的实际使用痛点。

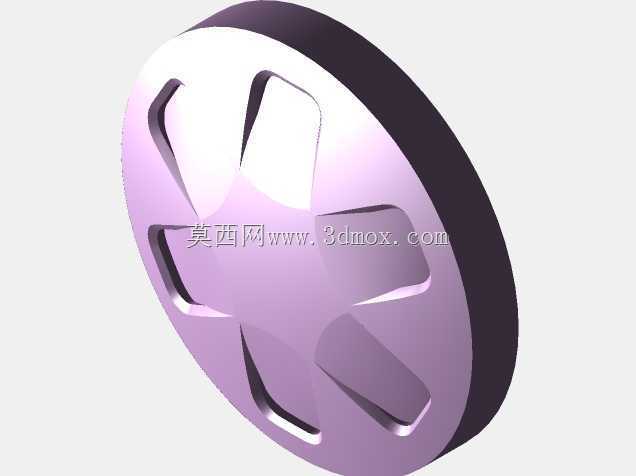

　　从结构设计思路来看，这款车轮罩采用整体式圆盘构型，背面设置与轮毂轮辋边缘匹配的卡扣点位，卡扣的弹性量经过匹配调校，既可以保证日常行驶中不会因为颠簸、离心力出现脱落，也能在后期维护轮胎时，通过专用工具撬动即可快速拆卸，不会因为卡扣过紧导致拆卸时罩体碎裂。罩体正面做了六组内凹的流线型造型，一方面是打破纯平面的单调视觉效果，和整车侧面的线条设计形成呼应，另一方面这些内凹结构可以在车辆行驶时引导轮端的气流走向，减少轮窝处的乱流产生，一定程度上降低高速行驶的风阻系数，同时内凹的加强筋结构也能提升罩体整体的结构强度，避免行驶中被飞溅的砂石击打出现凹陷变形。

　　安装边界方面，这款车轮罩的外径尺寸严格匹配对应规格轮毂的轮辋外沿直径，安装后罩体背面与轮毂端面预留3-5mm的间隙，不会和轮毂上的平衡块、气门嘴产生干涉，罩体对应气门嘴的位置预留了精准的对位缺口，日常给轮胎充气时不需要拆卸整个车轮罩，直接通过缺口即可连接充气嘴作业。罩体的边缘做了卷边处理，安装后卷边完全贴合轮辋的外沿台阶，不会出现突出轮辋的情况，避免车辆靠边停车时路沿石直接剐蹭到罩体边缘造成掉漆或者碎裂。

　　从材质匹配的角度，这类车轮罩一般采用改性ABS材质注塑成型，材质本身具备足够的韧性与抗冲击性能，在-40℃到80℃的环境温度区间内不会出现脆裂或者软化变形，能够适配国内不同地域的使用环境，表面的喷涂处理也做了耐候性优化，长期暴露在紫外线照射、雨水冲刷的环境下不会出现明显的褪色、表层脱落问题。实际装车验证阶段，这类结构需要经过120小时的耐盐雾测试，确保卡扣位置不会因为锈蚀导致卡接力下降，同时还要经过高速旋转测试，在模拟120km/h的持续行驶转速下，车轮罩不会出现抖动、脱落的情况，径向跳动量控制在0.5mm以内，避免因为罩体跳动导致整车行驶时出现异常振动。

　　很多新手工程师在设计这类车轮罩时，容易只关注外观造型而忽略安装匹配的公差累积，比如卡扣的位置度如果偏差超过0.3mm，就会出现安装后罩体偏心，高速转动时产生明显的视觉抖动，甚至和制动盘的防尘罩产生摩擦异响。这款结构在设计时将卡扣的安装基准直接和轮毂的中心孔定位基准对齐，六个卡扣沿圆周方向均匀分布，每个卡扣的卡接深度一致，安装后罩体的中心和轮毂中心的同轴度偏差控制在0.2mm以内，从根源上避免了偏心抖动的问题。另外罩体内侧还设置了几处缓冲胶垫的安装位，胶垫直接贴合在轮毂的端面上，既可以减少行驶过程中罩体和轮毂之间的碰撞异响，也能避免不同材质硬接触导致的磨损问题。

　　在实际售后维护场景中，这类车轮罩的更换成本远低于铝合金轮毂的修复成本，日常行驶中如果出现轻微剐蹭，只需要单独更换车轮罩即可恢复外观完整性，不需要对轮毂本身进行修复作业。同时罩体的存在也能减少泥水直接附着在轮毂螺栓和轮辋表面，日常清洗车辆时，光滑的罩体表面比结构复杂的钢制轮毂更容易清洁，减少了用户的日常维护成本。针对北方冬季多雪、路面撒融雪剂的使用场景，这款车轮罩的边缘密封结构可以减少融雪剂直接接触轮毂表面，降低钢制轮毂被融雪剂腐蚀生锈的概率，延长轮毂的整体使用寿命。
