内燃机分体式连杆结构设计

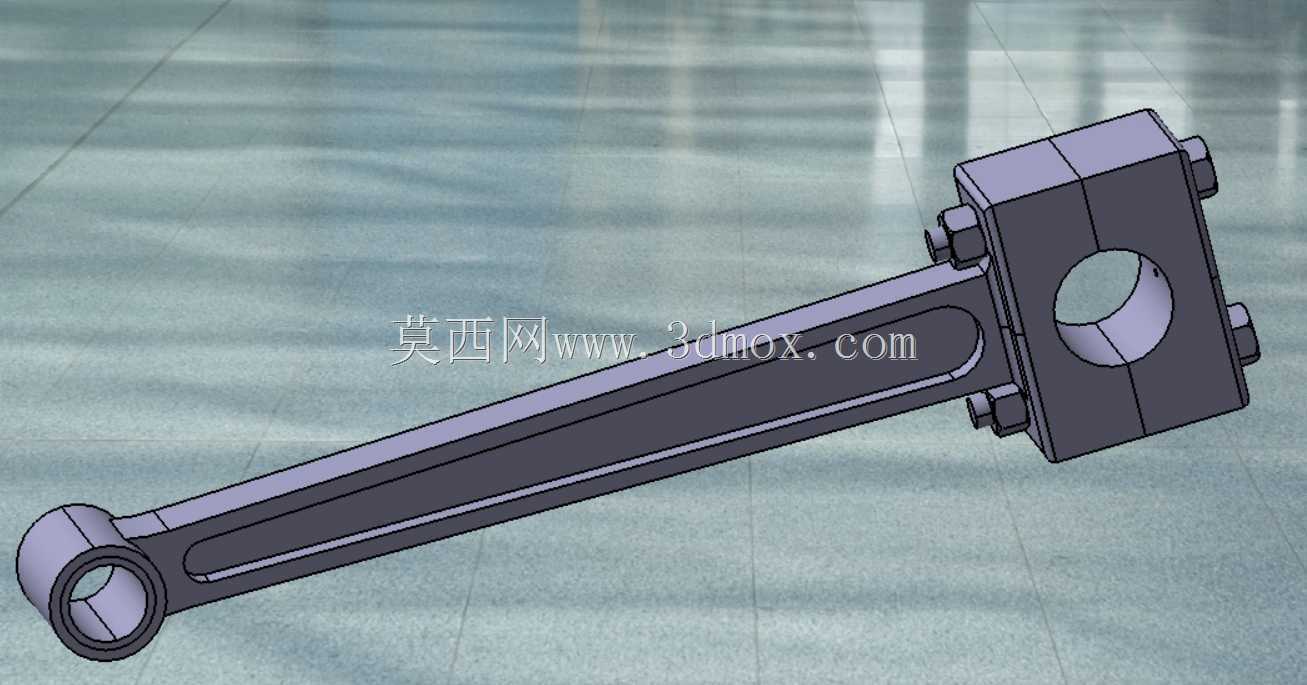

　　在往复式内燃机的动力传递链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力总成的运行可靠性与寿命表现。这款连杆采用平切口分体式大头设计，大头端配套螺栓紧固结构，可直接卡装在曲轴连杆轴颈上，安装时无需额外调整曲轴位置，适配多数中小排量内燃机的装配工艺要求，在乘用车汽油机、小型通用动力机组、农用动力机械的动力单元中都有广泛应用场景。

　　从实际工况受力逻辑出发，设计阶段首先锁定了核心运行边界：适配1800rpm额定工作转速，缸内最大爆发压力对应连杆小头端承受的面压为3.14N/mm²，适配压缩比6:1的动力机型，这一参数区间覆盖了多数低速通用内燃机、小型固定式动力机组的运行需求，不会出现结构冗余或者强度不足的问题。杆身采用工字形截面构型，这一设计是在长期工程实践中筛选出的最优截面形式——在相同截面面积下，工字形截面的抗弯截面模量远高于矩形、圆形截面，可在往复运动过程中有效抵消活塞侧推力带来的弯曲载荷，同时尽可能降低杆身自身重量，减少高速往复运动产生的惯性力，降低曲轴轴颈的冲击载荷。

　　尺寸与安装边界的设定完全贴合通用内燃机的装配规范：小头端为整体式圆环结构，内部预留活塞销安装空间，可直接压装铜质衬套，匹配标准尺寸的活塞销，安装时活塞销可通过活塞销座的卡环实现轴向定位，避免连杆工作过程中出现轴向窜动刮擦缸壁。大头端的分体式结构通过两根高强度螺栓实现上下盖的锁紧，螺栓孔位置做了沉台设计，可容纳螺栓头部，避免螺栓突出影响连杆在曲轴箱内的运动轨迹，大头内孔预留轴瓦安装余量，装配时可根据曲轴连杆轴颈的实际尺寸选配对应厚度的轴瓦，保证合理的配合间隙，建立稳定的润滑油膜。

　　设计过程中对杆身的过渡区域做了圆弧优化处理，小头与杆身衔接处、大头与杆身衔接处均采用大圆角过渡，避免应力集中导致的疲劳断裂问题——这是连杆失效的高发区域，过往很多连杆故障都是因为过渡圆角过小，在交变载荷长期作用下萌生裂纹最终断裂。杆身表面预留了润滑油道的布置空间，可将大头端曲轴轴颈处的压力润滑油引导至小头端，为活塞销与衬套的摩擦副提供持续润滑，避免干摩擦导致的衬套烧蚀、活塞销抱死等故障。

　　从装配适配性来看，这款连杆的大头外径、小头外径、杆身宽度、中心距尺寸均符合通用小排量内燃机的安装边界，可直接替换同参数机型的原有连杆部件，无需对曲轴箱、活塞、曲轴等周边部件做额外修改。分体式大头的结合面采用精加工平面处理，装配时无需额外调整垫片即可保证大头孔的圆度，降低了装配工艺难度，适合批量生产装配场景。在实际运行过程中，连杆需要承受交变的拉压载荷、弯曲载荷，结构设计时对各个截面的应力分布做了对应校核，保证在额定转速、最大爆发压力工况下，各个位置的应力值均低于材料的许用疲劳强度，满足长期可靠运行的要求。
