石油开采用变径井筒构件结构设计

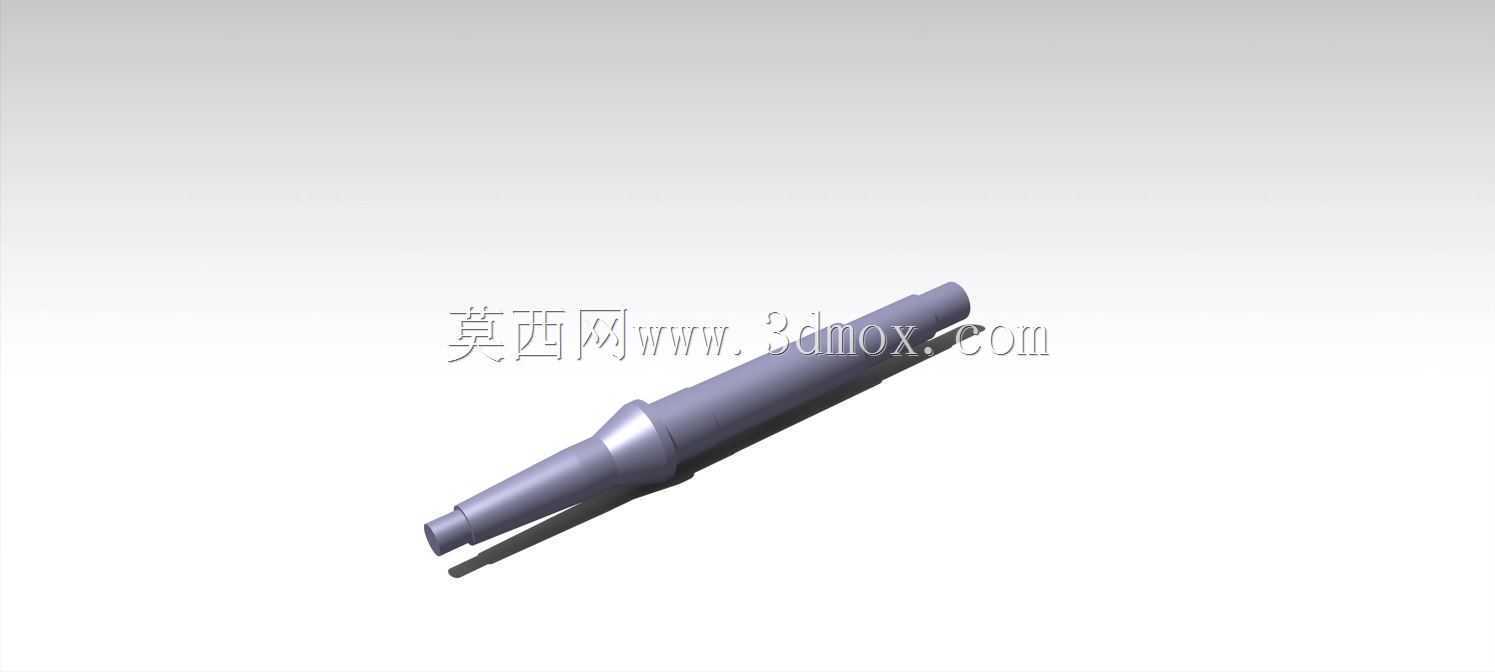

　　在陆上及海上油气钻采作业的井身结构体系中，井筒是衔接井口装置与井下生产层段的核心承载构件，其结构合理性直接决定了完井作业效率、后续生产管柱的下入顺畅度以及长期生产过程中的井壁稳定性。这款变径井筒构件的三维结构设计，完全围绕常规直井、定向井的完井作业工况展开，整体采用分段变径的长轴类构型，从上端的小直径连接端逐步过渡到下端的大直径作业端，过渡段采用平滑锥面衔接，避免了直角台阶带来的应力集中问题，同时也能在管柱下入过程中减少井壁剐蹭，降低下管阻力。

　　从实际作业场景来看，这类井筒构件主要应用在完井阶段的套管串组合中，上端小直径段用于和上部套管段通过螺纹副实现密封连接，螺纹段设计有足够的啮合长度，能够承受完井管柱下入过程中的轴向拉力，同时满足注水泥作业时的高压密封要求，避免水泥浆倒返影响固井质量。下端的开槽结构是该构件的核心功能设计，开槽沿轴向均匀分布，能够在固井完成后，为后续射孔作业提供精准的定位基准，同时在生产阶段，地层流体可以通过开槽段顺利进入井筒内部，减少流体流入的局部阻力，降低生产过程中的压力损耗。

　　设计过程中，首先需要匹配现场常用的套管尺寸系列，上端连接段的外径与上部标准套管保持一致，保证连接时的同轴度误差控制在工程允许范围内，避免管柱下入过程中出现偏磨卡阻。过渡锥面的锥度经过反复校核，既保证了变径段的结构强度，能够承受固井作业时的水泥浆侧向压力，以及生产阶段的地层围压，同时也不会因为锥度过大导致管柱在下入过程中出现台阶遇卡的问题。下端开槽的宽度、深度以及分布数量，都结合了常规射孔弹的布孔参数进行匹配，开槽边缘做了倒圆角处理，避免后续下入生产管柱、测试仪器时刮伤密封件或者电缆外皮。

　　从安装边界条件来看，该构件的整体长度适配标准套管单根的长度区间，能够和常规套管一样利用现场的下管设备进行吊装、上扣作业，不需要额外配置特殊的安装工装。构件的整体重量控制在现场吊机的常规起重载荷范围内，不需要额外调整吊装作业参数。在井内安装时，需要保证该构件的安装深度对应目的层段的射孔位置，因此在外壁对应开槽段的位置设计有定位标记，方便现场下管过程中通过套管丈量进行深度校准，保证后续射孔作业时射孔弹能够对准开槽位置，避免射穿套管本体影响结构强度。

　　结构强度校核方面，针对井下可能出现的轴向拉伸载荷、外挤压力、内压载荷分别做了仿真验证，变径过渡段的壁厚做了局部加厚处理，避免应力集中导致的构件失效。内壁整体做了平滑处理，没有突兀的凸起或者凹陷，能够减少生产过程中结蜡、结垢的附着点，降低后期修井作业的频率。下端开槽的根部做了圆弧过渡，避免长期受地层流体冲蚀出现裂纹，延长构件的井下服役寿命。在和其他井下工具配合时，该构件的内通径满足常规通井规、刮管器的通过要求，后续进行修井作业时不需要额外配置特殊尺寸的作业工具，能够和现有修井设备体系完全兼容。
