汽车制动系统刹车踏板结构设计

　　在乘用车辆与商用车辆的底盘制动系统设计中，刹车踏板作为驾驶员直接操控的制动输入部件，其结构合理性直接决定制动响应的线性度、踩踏脚感的一致性以及极限工况下的结构可靠性，是整车人机交互与安全性能匹配中不可忽视的核心结构件。不同于常规外露装饰件的设计逻辑，刹车踏板的结构设计需要同时兼顾人机工程学边界、力学传递效率、安装空间避让以及长期疲劳耐久性能，很多初入行的结构设计者容易只关注踏板的外形弧度，忽略了其背后的力学传递路径与安装边界的约束，最终导致样件装车后出现踩踏虚位、应力集中开裂或者与周边内饰件干涉的问题。

　　从实际装车的应用场景来看，刹车踏板布置在驾驶舱驾驶员脚部正前方区域，上方连接制动主缸的推杆，侧面需要与加速踏板、离合踏板（手动挡车型）保持足够的安全间距，避免驾驶员操作时出现误踩的情况，同时还要预留地毯、隔音垫以及踏板装饰罩的安装空间，其旋转轴心的位置设定需要匹配不同身高百分位的人体模型，保证95%以上的驾驶员在常规驾驶坐姿下，脚踝转动角度处于舒适区间，踩踏行程内不会出现腿部肌肉过度紧绷的情况。在设计初期，首先要确定踏板的杠杆比，这个参数直接决定制动主缸的推力输出，杠杆比过大则会导致踩踏行程过长，制动响应滞后，杠杆比过小则会造成踩踏力过重，长时间驾驶容易产生脚部疲劳，需要结合制动主缸的缸径、真空助力器的助力比以及整车制动效能的目标值反复校核，不能直接照搬同级别车型的参数，毕竟不同车型的前舱布置、制动管路走向以及轮缸参数都存在差异。

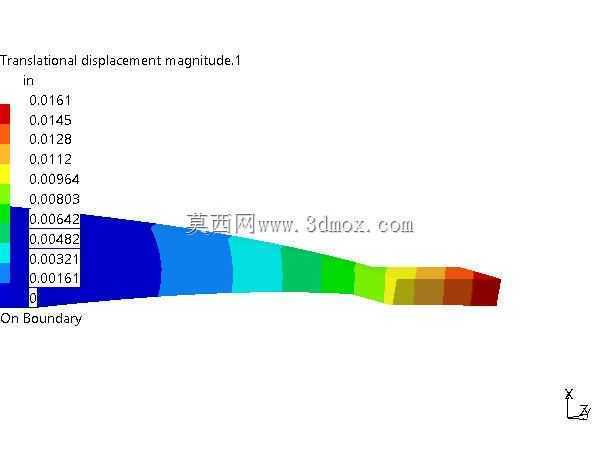

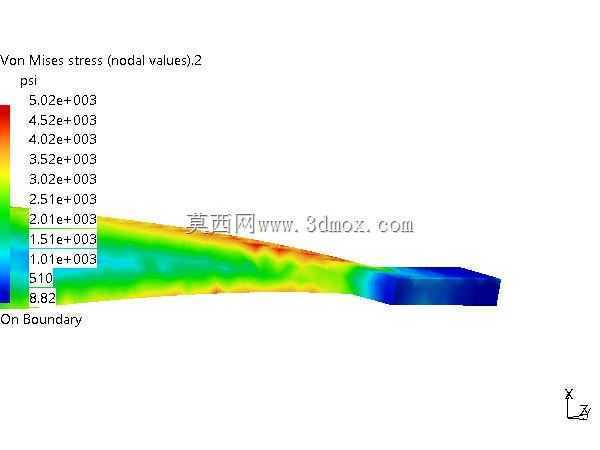

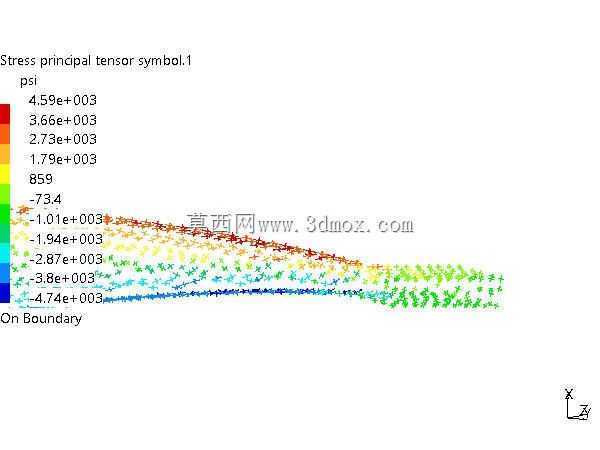

　　从结构受力的角度来看，刹车踏板在紧急制动工况下需要承受驾驶员瞬间施加的最大踩踏力，按照行业通用的设计规范，踏板结构需要能够承受不低于2000N的瞬时垂直载荷而不发生塑性变形，这就要求在结构设计时对踏板臂的截面形状、加强筋的布置、转轴衬套的配合公差进行针对性优化。本次设计的踏板结构采用变截面的冲压焊接结构，在踏板臂与转轴连接的根部区域做了局部加厚处理，同时在受力弯折的位置布置了纵向加强筋，避免应力集中导致的结构断裂。从应力仿真的云图可以看到，踏板整体的应力分布沿着踩踏力的传递路径呈现梯度变化，最大应力出现在踏板臂与转轴连接的过渡区域，数值远低于所选材料的屈服强度，留有足够的安全余量，而踏板面的受力区域应力水平较低，完全满足日常踩踏以及极限工况的使用要求。

　　在安装边界的匹配上，踏板的上部安装支架需要固定在驾驶舱前围板的加强梁上，安装点的刚度需要满足整车NVH的要求，避免踩踏时出现踏板抖动的情况，同时安装支架上需要预留制动灯开关的安装位，保证踏板行程达到设定阈值时能够准确触发制动信号。踏板面的表面设计有防滑的凸起结构，增大鞋底与踏板之间的摩擦力，即使在鞋底沾水或者沾有泥沙的情况下也不会出现打滑的情况，踏板面的倾斜角度需要匹配驾驶员放松状态下的脚掌角度，减少脚踝的弯折角度。在旋转转轴的位置，采用自润滑的复合衬套，减少长期使用过程中的磨损量，避免踏板出现松旷的虚位，衬套与转轴之间的配合公差选择过渡配合，既保证转动的顺畅性，又不会出现径向的晃动量。

　　很多设计者在做踏板结构设计时，容易忽略周边部件的动态干涉检查，比如踏板踩到底的极限位置，需要与前围板的隔音垫、空调风道、转向柱护罩保持至少10mm的安全间隙，同时还要考虑碰撞工况下踏板的溃缩设计，当车辆发生正面碰撞时，踏板机构需要按照设定的路径溃缩，减少对驾驶员脚踝的冲击力，这部分结构需要与整车的被动安全设计同步匹配，不能单独设计踏板本身。另外，踏板的回位弹簧刚度需要匹配踏板的杠杆比与主缸的回位力，保证松开踏板后能够快速回到初始位置，不会出现回位滞后导致的制动拖滞问题，弹簧的安装位置需要避开踏板的运动路径，避免运动过程中出现弹簧卡滞的情况。

　　从生产制造的角度来看，踏板臂采用冲压成型工艺，材料选用高强度的汽车结构钢，在保证结构强度的同时尽可能降低部件重量，踏板面采用注塑成型，表面做防滑纹理处理，各个焊接部位的焊缝需要满足强度要求，焊接后需要做去应力处理，避免长期使用过程中出现焊缝开裂的情况。部件完成生产后，需要经过上百万次的疲劳耐久测试，模拟不同踩踏力、不同环境温度下的使用情况，验证结构的可靠性，同时还要做盐雾测试，保证在长期使用过程中不会出现锈蚀导致的转动卡滞问题。
