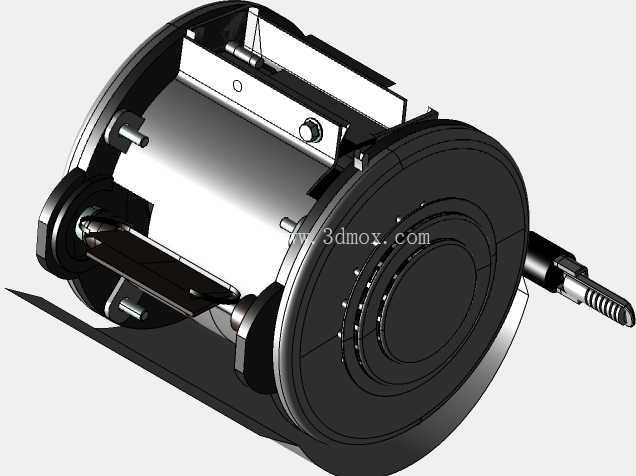

剖视结构电机外壳三维设计

　　在中小型旋转电机的整机结构设计中，外壳是承担多重功能的核心结构件，绝非简单的包覆外罩。从实际工程应用场景来看，这类带剖视展示的电机外壳，广泛适配工业传动、小型设备动力输出、民用机电产品等多个场景，不管是配套流水线驱动单元、小型机床进给动力，还是家电类动力模块，外壳的结构合理性直接决定电机整机的运行稳定性与服役寿命。

　　从实际用途维度拆解，这款外壳首先要实现定子组件的固定限位，内腔的加工精度直接决定定子铁芯的同轴度，一旦同轴度偏差超过0.02mm，就会导致电机运行时气隙不均，引发电磁噪声增大、输出扭矩波动、局部温升过高等一系列问题。其次外壳承担整机的防护功能，端盖配合面、出线口位置的结构设计，直接决定整机的防护等级，常规工业场景下至少要满足IP54的防护要求，阻挡粉尘侵入与飞溅液体接触内部绕组。另外外壳还是电机散热的核心路径，壳体的壁厚、与定子铁芯的接触面积、表面的散热结构设计，直接影响电机运行时的热量传导效率，避免绕组长期处于超温状态加速绝缘老化。

　　从功能特性来看，这款外壳采用圆筒形主体加两端安装止口的经典结构，侧面预留的接线盒安装位，能够实现电源引线的规整引出，避免线缆与运动部件发生干涉。两端的轴承室结构与端盖配合位，采用了阶梯式止口设计，既能够保证端盖安装的同轴度，又能通过止口的配合面实现径向定位，减少端盖安装时的调整工作量。外壳侧面预留的安装固定脚，能够适配卧式安装的使用需求，安装孔的位置公差控制在±0.1mm范围内，保证电机能够精准安装到配套设备的安装位上，避免出现安装错位导致的轴系对中偏差。出线位置的防水接头安装位，采用了标准螺纹接口，能够直接适配市面上通用的电缆防水接头，减少后续二次加工的工作量。

　　从设计思路层面复盘，这款外壳的建模过程完全遵循自上而下的设计逻辑，首先根据电机的额定功率、定子叠片的外径尺寸确定内腔的基本直径，再根据绕组端部的长度确定壳体的轴向总长度，预留足够的电气安全间隙，避免绕组端部与壳体内壁发生摩擦或绝缘距离不足。其次根据电机的额定扭矩计算安装脚的受力情况，确定安装脚的厚度与加强筋结构，保证电机在满载运行、甚至出现短时过载冲击时，安装脚不会出现断裂或变形。轴承室的尺寸设计严格匹配选用的轴承型号，配合公差选用基孔制过渡配合，既保证轴承外圈能够顺利压入，又能避免运行过程中轴承外圈出现跑圈问题。建模过程中所有的圆角、倒角结构都充分考虑加工工艺性，内壁的转角位置采用R2以上的圆角，避免压铸过程中出现应力集中导致的壳体开裂，外部安装棱边采用C1倒角，去除加工毛刺，避免装配过程中划伤操作人员。

　　从外形尺寸与安装边界来看，这款外壳的主体外径适配130系列定子叠片，轴向长度根据100W-500W功率段的绕组长度做了适配，两端止口的直径与深度严格匹配对应规格的前后端盖，安装脚的孔距符合行业通用的安装尺寸标准，能够直接替换同规格的现有电机外壳，不需要对配套设备的安装位做任何修改。接线盒的突出高度控制在合理范围内，不会额外增加电机的整体径向尺寸，避免在狭小安装空间内出现干涉。出线口的位置设置在壳体侧面的居中位置，线缆引出后可以根据实际布线需求调整走向，不会与端盖、安装脚产生结构干涉。壳体的壁厚设计兼顾了结构强度与压铸工艺要求，主体壁厚控制在3mm，安装脚、轴承室等受力位置做了局部加厚，既不会因为壁厚过大导致材料浪费、整机重量增加，也不会因为壁厚过薄导致压铸时出现填充不足、气孔等工艺缺陷。

　　在实际建模过程中，还需要充分考虑后续的加工工艺要求，所有需要机加工的位置都预留了合理的加工余量，止口面、轴承室、安装脚底面这些精度要求较高的位置，预留0.3mm的精加工余量，保证压铸成型后可以通过车削、铣削加工达到设计要求的尺寸精度与形位公差。壳体表面的处理方式可以根据使用场景选择喷塑、镀锌或者阳极氧化，建模时已经预留了表面处理的厚度余量，不会因为表面处理层的厚度影响配合尺寸的精度。
