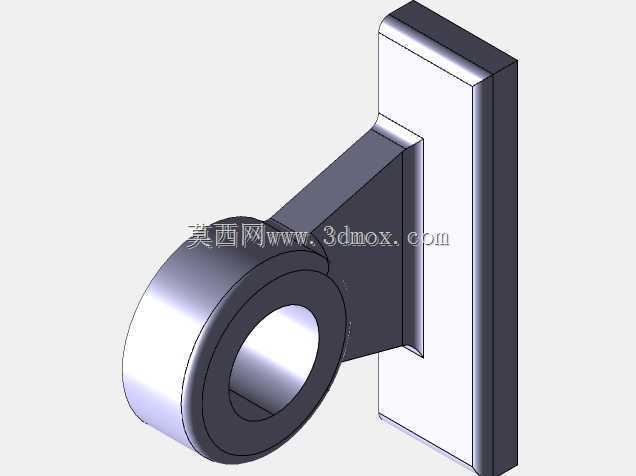

交流稳压器L型带孔安装支撑结构件

　　该结构件为交流稳压设备内部的核心安装支撑部件，主要应用于中小容量交流稳压器的机芯与壳体连接环节，承担铰接支撑、限位导向的核心作用，在设备运行过程中既要承受调压组件往复动作带来的交变载荷，也要为相关运动部件提供稳定的回转基准，避免调压过程中出现部件偏移、卡滞等问题。从实际应用场景来看，这类支撑件多布置在稳压器机芯的侧部安装位，一侧通过平面贴合的方式与设备内部的立式安装板锁紧固定，另一侧的带孔筒状结构则穿装铰接销轴，连接碳刷架或者调压传动摆臂，让摆臂能够以该孔的轴线为基准做定角度回转，完成电压调节过程中的触头位置调整动作。设计过程中首先考虑的是安装贴合面的平面度要求，与安装板接触的立式贴合面预留了足够的锁紧螺钉布置空间，

　　边缘做了折弯加厚处理，提升整个支撑件的抗形变能力，避免长期受交变载荷作用出现贴合面翘曲，导致铰接孔轴线偏移，影响调压精度。带孔的筒状铰接部位做了壁厚加厚设计，孔的内壁预留了后续衬套压装的余量，实际加工时可以根据销轴的材质选配铜基或者尼龙衬套，降低铰接转动过程中的磨损量，延长部件的免维护周期；筒状结构与立式安装板之间设置了三角形的加强连接筋，筋板的厚度与主体壁厚保持一致，采用圆弧过渡连接，避免应力集中在筋板与主体的连接位置，防止设备运输过程中的振动或者长期运行的交变载荷导致焊缝或者结构本体出现开裂。从安装边界来看，立式安装面的长宽尺寸适配常规稳压器内部的标准安装板孔位，不需要额外对安装板进行二次打孔修改，

　　铰接孔的中心高度与同系列稳压器的摆臂回转中心高度完全匹配，安装时只需要将贴合面靠紧安装板，穿装锁紧螺钉后再装入铰接销轴即可完成装配，不需要额外做位置调整。铰接孔的内径尺寸适配常规直径的铰接销轴，孔的端面做了倒角处理，既方便销轴装配时的导入，也能去除加工过程中产生的毛刺，避免装配时刮伤销轴表面或者衬套内壁。整个结构的外形没有多余的突出棱角，所有外露的边缘都做了小圆角处理，避免装配过程中划伤操作人员的手部，同时也不会与周边的布线、其他电气元件产生干涉。在结构强度校核阶段，重点模拟了调压摆臂动作到极限位置时的受力情况，加强筋的布置角度刚好能够将铰接部位承受的径向力均匀传导到整个立式安装面上，不会出现局部应力过大的问题；

　　筒状结构的长度尺寸经过反复验证，既能够为铰接摆臂提供足够的支撑宽度，避免摆臂转动过程中出现偏摆，也不会因为长度过大占用过多的设备内部空间，影响其他元件的布置。实际生产过程中，该结构可以采用钣金折弯焊接成型，也可以采用一体铣削加工的方式制作，两种加工方式都能满足尺寸精度要求，钣金焊接的方式适合大批量生产，能够有效控制制造成本，一体铣削的方式则适合小批量定制场景，整体结构强度更高。在装配适配性上，该支撑件的安装孔位采用长圆孔与圆孔组合的设计，装配时可以在小范围内调整铰接孔的中心位置，补偿其他零部件的加工累积误差，降低整个传动链的装配精度要求，提升整机的装配效率。
