交流稳压器异形壳体结构三维设计

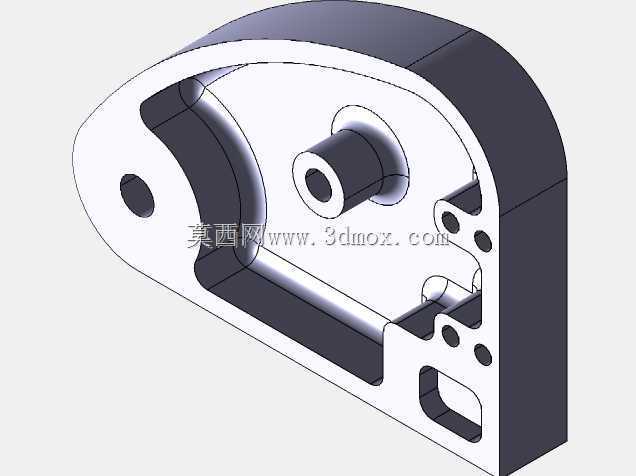

　　这款异形壳体是交流稳压设备内部的核心承载结构件，日常在民用小功率交流稳压器、工业精密供电稳压模块中都能见到这类结构的应用，主要作用是为内部的调压绕组、碳刷滑动组件、控制电路板提供稳定的安装基准，同时隔绝外部粉尘、杂物侵入内部运动部件，避免调压过程中出现接触不良、卡滞等故障。从结构设计逻辑来看，整个壳体采用一体化铣削成型的思路设计，非对称的外轮廓是为了适配稳压器内部紧凑的排布空间——左端收窄的圆弧结构是为了避让设备外壳的弧形转角，避免和外部机壳产生安装干涉，右侧平直的立面则可以紧贴稳压器内部的安装竖板，最大化利用设备内部的有限空间。壳体内部的腔体做了不等深设计，中间凸起的同轴凸台是用来安装调压转轴的轴承位，

　　凸台的内孔直径和转轴的轴径做了间隙配合预留，凸台的端面高度刚好和轴承的厚度匹配，安装后轴承端面和凸台端面齐平，不会额外占用轴向空间。腔体左侧的下沉凹槽是用来容纳环形调压绕组的安装位，凹槽的深度刚好覆盖绕组的整体厚度，绕组放入后不会高出壳体的安装平面，后续盖上端盖时可以直接压紧绕组的定位边，不需要额外增加压片结构，减少了零件数量。壳体右侧排布的多组大小不一的通孔，分别对应不同的功能：靠近凸台位置的几个小孔是电路板的固定螺丝孔，孔位周边做了小凸台设计，用来垫高电路板，避免电路板背面的焊点和壳体金属面接触造成短路；下方的长条形通孔是碳刷组件的滑动行程让位槽，槽的宽度和碳刷架的导向凸台宽度匹配，滑动过程中可以起到辅助导向的作用，

　　避免碳刷出现偏磨；边缘位置的几个沉头孔是壳体自身和稳压器主安装板的固定孔，沉头深度刚好容纳螺丝头部，安装后螺丝不会突出壳体表面，不会和周边其他部件产生刮擦。在安装边界的考量上，整个壳体的最大外轮廓尺寸适配常规1kVA-3kVA桌面式交流稳压器的内部安装空间，所有安装孔的孔位坐标和稳压器主框架的预装孔完全对齐，不需要额外做转接件就可以直接装配。壳体的壁厚做了差异化设计，安装轴承、固定螺丝的受力位置壁厚做了加厚处理，非受力的腔体侧壁则适当减薄，在保证整体结构强度的前提下尽可能降低零件重量，减少材料消耗。实际装配过程中，这款壳体不需要做额外的二次加工，所有孔位、腔体的尺寸公差都控制在合理范围内，转轴装入凸台内孔后转动顺畅无卡滞，

　　绕组放入凹槽后间隙均匀，碳刷架沿让位槽滑动全程无阻滞，电路板固定后和周边部件的安全间隙满足电气绝缘要求。这类结构设计的核心是在有限的空间内整合所有部件的安装需求，避免多余的结构冗余，同时兼顾加工工艺性，不管是采用机加工还是开模注塑的方式生产，都不需要复杂的工装夹具，能够有效降低生产环节的成本。在实际使用场景中，这类壳体还能起到一定的电磁屏蔽作用，金属材质的壳体可以隔绝内部调压组件产生的电磁干扰，避免对周边的精密用电设备造成影响，同时外部的振动传递到壳体时，一体化的结构可以有效分散应力，避免长期使用后出现连接松动的问题。
