交流稳压器SPMS底部钣金壳体结构

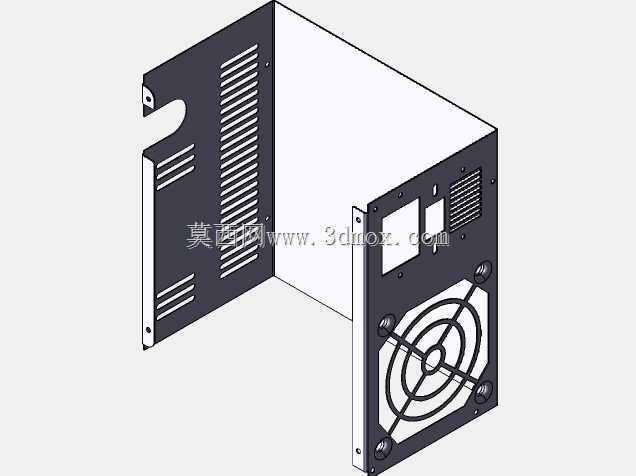

　　在交流稳压供电设备的结构设计环节，底部壳体作为整机承载与防护的核心基础构件，需要同时兼顾结构强度、散热效率、装配兼容性与外部防护多重需求，本次呈现的SPMS设备底部结构，正是针对中小功率交流稳压器的安装使用场景完成的结构设计。从实际应用场景来看，这类底部壳体多用于工业车间配电支路、小型机房供电端、实验室精密设备前端稳压装置的下部承载结构，设备长期运行时内部功率器件、整流模块、调压绕组会持续产生热量，同时现场环境可能存在粉尘、线缆拖拽、安装面不平整等实际问题，这就要求底部壳体不能仅作为简单的外覆盖件存在。从功能特性上拆解，该结构采用折弯钣金拼接式设计，相邻板件通过折边定位孔配合紧固件完成连接，相比一体冲压结构，

　　更适配小批量生产场景下的公差调整，也便于后期内部器件的维护拆装。面向散热需求的结构设计上，壳体侧立面排布了多组平行长条通风栅，栅条的间距控制在3mm以内，既可以保证空气流通的有效截面积，避免栅条过密增加风阻、过宽导致大尺寸异物进入壳体内部，同时在对应散热风扇的安装位，预留了匹配标准120mm轴流风扇的四个固定螺孔，孔位周边做了局部沉台设计，既可以提升安装位的局部刚性，避免风扇运行时的振动带动钣金件产生共振噪音，也能保证风扇安装后与壳体表面的贴合度，减少漏风导致的散热效率损失。在安装边界的设计考量上，壳体的其中一侧板预留了带缺口的走线让位结构，该缺口位置对应内部接线端子排的安装高度，可让外部输入输出线缆无需过度弯折即可完成接线，

　　缺口边缘做了翻边钝化处理，避免长期使用过程中割伤线缆绝缘层造成安全隐患。壳体的各个拼接折边处都预留了等间距的自攻螺丝安装孔，孔位距离折边的尺寸统一为8mm，既符合钣金加工的最小边距要求，避免冲压加工时出现孔位变形，也能保证装配时螺丝有足够的咬合长度，保障连接强度。从结构设计思路来看，该底部壳体没有采用多余的装饰性结构，所有的型面变化都服务于实际功能：风扇安装位的圆形加强筋，是为了抵消钣金件大面积平面的形变问题，避免板材厚度较薄时出现板面凹陷；长条通风栅的排布方向顺着内部热空气的上升流向设置，可让内部热量顺着栅条方向快速导出，减少紊流产生的风噪；壳体底部的折边向外延伸15mm，形成安装支撑边，

　　支撑边上预留的固定孔可适配M6的膨胀螺栓或机柜安装螺丝，能将整机牢牢固定在安装面或者标准机柜立柱上，支撑边的折边高度设置为10mm，既可以让壳体底部与安装面之间留出足够的走线间隙，也能避免安装面的积水、潮气直接接触壳体板材造成锈蚀。在尺寸匹配层面，该壳体的内部净空尺寸完全适配对应功率等级稳压器的内部器件排布，调压变压器、控制电路板、接线端子排的安装位都在壳体上预留了对应的固定孔位，各个器件安装完成后与壳体侧壁的安全间隙均大于6mm，满足电气安全的爬电距离要求，同时壳体的外形尺寸与同系列设备的上部外壳、前面板组件完全匹配，拼接后接缝均匀，错位量控制在0.5mm以内，符合配电设备的外观装配要求。实际装配过程中，该结构的各个板件可以先完成喷涂、丝印等表面处理工序后再进行总装，避免一体结构喷涂时出现死角，也能根据不同的使用环境选择镀锌板、冷轧板喷塑、不锈钢等不同材质进行加工，适配不同成本与防护等级的需求。
