乘用车多辐条铝合金轮毂轮辋结构设计

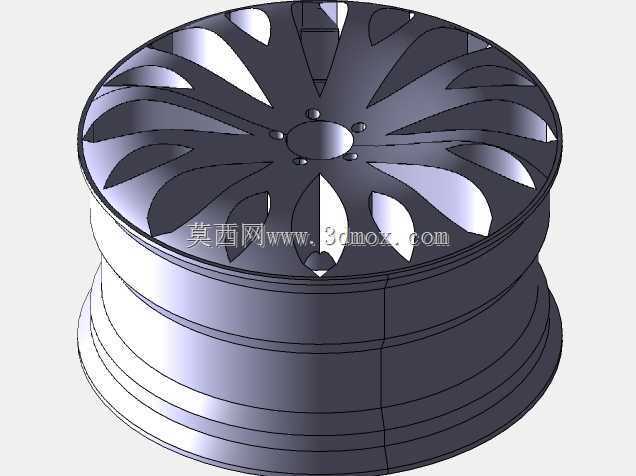

　　在乘用车底盘行走系统的设计环节中，轮辋作为连接轮胎与车轴轴头的核心承载部件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与NVH表现。本次设计的多辐条轮辋，主要适配17英寸规格的民用轿车真空轮胎，整体采用铝合金低压铸造的工艺路线做结构预留，建模过程中优先考虑了量产阶段的工艺可行性与实际装车的边界约束。

　　从实际装车的应用场景来看，该轮辋需要同时满足城市铺装路面日常通勤、高速长距离行驶以及轻度非铺装路面通行的承载需求，设计时首先明确了轮辋的安装边界：中心定位孔直径匹配主流A级乘用车的轴头尺寸，5颗螺栓孔的节圆直径遵循对应车型的安装规范，螺栓孔周边做了局部加厚处理，避免长期交变载荷下出现螺栓孔开裂的问题。轮辋的胎圈座位置严格参考轮胎安装的标准尺寸做公差预留，保证轮胎装配后气密性达标，同时在轮缘位置做了圆弧过渡处理，既可以降低轮胎拆装时的胎唇损伤风险，也能在轮胎受到侧向冲击时减少轮缘对胎侧的割伤概率。

　　结构设计思路上，采用了10组双辐条的布局形式，这种辐条排布并非单纯追求外观效果，而是经过受力仿真验证后的选择：每组辐条从中心安装盘位置向外发散至轮辋轮缘位置，辐条截面采用变厚度设计，靠近中心盘的位置厚度更大，向轮缘延伸时逐步收薄，在保证整体径向、侧向承载能力的前提下，尽可能降低轮辋的非簧载质量——非簧载质量的降低能够有效提升悬架的响应速度，改善车轮的贴地性能，对于提升整车操控性有直接帮助。辐条表面的曲面造型做了顺滑过渡处理，没有出现锐角或者壁厚突变的结构，一方面是避免铸造过程中出现应力集中导致的缩孔、裂纹缺陷，另一方面也能减少车辆行驶时的风阻，同时降低日常使用中辐条表面积灰难以清理的问题。

　　在功能特性的考量上，轮辋的中心安装面做了精加工平面的预留，保证装车后轮辋与轴头安装面完全贴合，避免出现高速行驶时车轮抖动的问题。轮辋的气门嘴安装孔位置做了局部加厚，并且预留了标准气门嘴的安装空间，适配常规的橡胶气门嘴与金属气门嘴的装配需求。轮辋的内侧轮缘位置预留了平衡块的安装空间，既支持传统的卡钩式平衡块，也能适配粘贴式平衡块，满足轮胎动平衡调整的操作需求。考虑到日常使用中可能出现的刮蹭情况，轮辋外侧的辐条边缘做了轻微的凸起防护设计，当车辆靠边停车时，最先接触路肩的是辐条凸起位置，能够减少轮缘直接被路肩刮花变形的概率。

　　建模过程中对轮辋的各部分壁厚做了合理分配：轮辋的桶身部分壁厚保持均匀，避免铸造时出现壁厚差过大导致的冷却不均变形；辐条与中心盘、辐条与轮辋桶身的连接位置都做了大圆角过渡，分散应力传递路径，在车辆经过颠簸路面、轮辋受到冲击载荷时，应力能够顺着圆角结构均匀分散，不会在连接位置出现应力集中导致的断裂问题。同时设计时也考虑了后期改装的兼容性，轮辋的ET值（偏距）设置在主流民用轿车的适配范围内，不会出现装车后轮胎蹭翼子板或者蹭悬架摆臂的问题，中心孔尺寸也预留了适配变径圈的空间，能够满足同螺栓节圆不同车型的安装需求。

　　从实际使用的角度出发，该轮辋结构在满足强度要求的前提下，通过辐条的镂空设计实现了更好的刹车系统散热效果——车辆制动时刹车盘与刹车片摩擦产生的大量热量，能够通过辐条之间的空隙快速随气流排出，避免长时间制动后刹车系统温度过高导致制动效能衰减，这一点对于经常跑高速或者山路行驶的场景尤为重要。整个模型的曲面构建全部采用G2连续的顺滑过渡，没有出现建模过程中常见的曲面褶皱、接缝错位等问题，能够直接用于后续的工程仿真分析、模具设计以及手板制作环节，结构细节完全符合实际量产轮辋的设计规范。
