交流稳压器钳工装配定位支撑构件

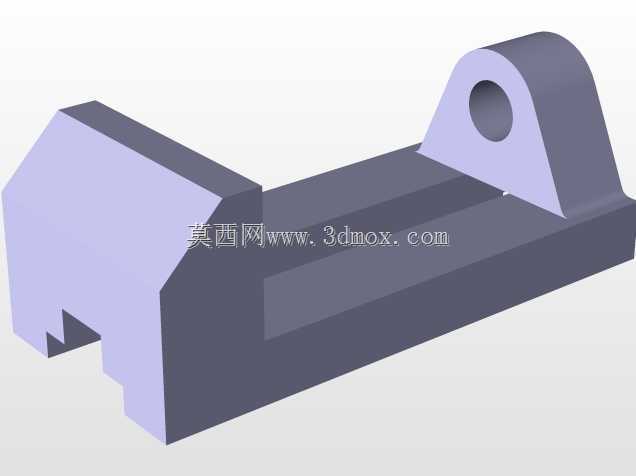

　　在交流稳压器的整机装配工序中，钳工装配环节的定位支撑构件是保障后续绕组、铁芯、调压组件装配精度的核心基准零件，这类构件的加工与装配精度直接决定稳压器运行时的铁芯气隙均匀度、绕组同轴度，进而影响整机的稳压精度、负载运行稳定性与运行噪音水平。该构件整体采用一体化铣削成型结构，主体为直角块状基体，一侧延伸出带弧形过渡的支撑臂，支撑臂顶端预留的圆形定位孔用于穿装定位销轴，实现与铁芯叠装组件的快速定位卡接，基体底部的缺口结构则是为了避让稳压器底座上的预焊凸台，避免装配时出现干涉，同时减少构件与底座的接触面积，降低平面度误差带来的装配累积偏差。从设计思路来看，这类钳工装配用基准构件没有采用复杂的曲面造型，所有非配合面均采用直角直边结构，

　　目的是降低钳工划线、铣削加工的难度，在普通立式铣床上即可完成全部加工工序，不需要动用多轴加工设备，适配中小批量稳压器生产时的工装快速制备需求。构件的配合面集中在三个区域：一是与稳压器底座贴合的底面，平面度公差控制在0.02mm以内，保障装配后构件不会出现倾斜；二是支撑臂顶端定位孔的内圆柱面，孔径公差采用H7级精度，与定位销轴采用间隙配合，既保证销轴插拔顺畅，又不会出现过大的配合间隙导致定位偏移；三是基体侧面的垂直基准面，该面作为后续绕组装配时的靠模基准，与底面的垂直度公差控制在0.03mm以内，避免绕组装配后出现偏斜，导致运行时产生额外的电磁振动。在实际装配场景中，这类构件通常会在稳压器底座的四个角对称布置，

　　每个构件的支撑臂定位孔分别对应铁芯叠片的四个定位凸台，钳工装配时先将四个构件通过螺栓预紧在底座上，再穿装定位销轴完成铁芯的初步定位，随后通过塞尺检测铁芯与基准面的间隙，微调构件位置后再拧紧固定螺栓，整个装配过程不需要复杂的专用工装，依靠构件本身的基准面即可完成精度校准。考虑到稳压器长期运行时会产生持续的微幅振动，构件的弧形过渡位置专门做了圆角处理，避免直角位置产生应力集中，防止长期振动下出现裂纹，同时构件的壁厚设计也兼顾了刚性与轻量化要求，基体部分壁厚足够抵抗螺栓预紧力产生的变形，支撑臂部分则在保证定位刚性的前提下做了局部减薄，减少材料用量的同时降低构件整体重量，方便钳工装配时的搬运与调整。从安装边界来看，

　　该构件的外轮廓尺寸完全适配常用的5kVA-10kVA容量交流稳压器的底座安装空间，不会与周边的接线端子、调压开关、散热组件产生空间干涉，构件的高度设计也匹配铁芯叠装后的底部悬空高度，保证铁芯装配后底部与底座之间预留足够的通风间隙，避免运行时铁芯热量堆积影响绝缘件寿命。在钳工实操过程中，这类构件的加工通常会先完成六面基准的铣削，再划线加工定位孔与避让缺口，最后对配合面进行精铣修研，所有锐边均做0.5mm的倒角处理，避免装配时划伤操作人员或者损坏绝缘漆层，构件表面不做额外的涂装处理，保留金属加工后的原始表面，保证配合面的接触精度，避免涂层厚度带来的尺寸偏差。
