交流稳压器用蝶形超浮盘结构设计

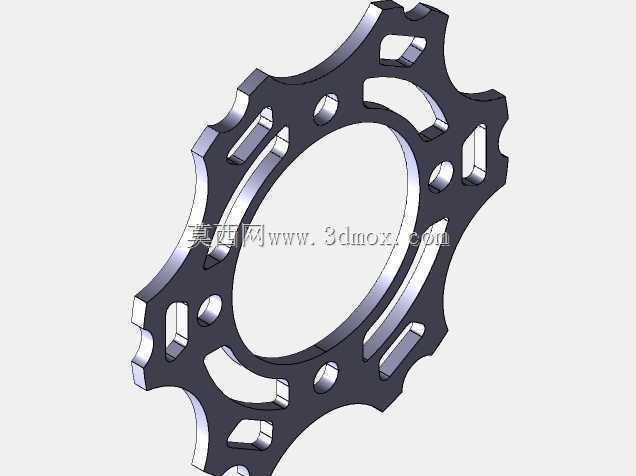

　　这款蝶形超浮盘是交流稳压器调压传动系统里的核心受力构件，日常在接触式交流稳压器的调压机构中承担传动定位、扭矩传递的作用，区别于常规的圆形传动盘，其外缘采用多段凹凸交替的蝶形轮廓设计，主要是为了匹配稳压器内部碳刷架的步进传动轨迹，在调压过程中带动碳刷组件沿环形绕组表面做平滑的周向位移，避免传动过程中出现卡滞、跳齿的问题。从结构设计逻辑来看，盘体中心的大尺寸通孔是核心安装基准，加工时需要与稳压器的调压主轴做过渡配合，孔位的圆柱度公差需要控制在0.02mm以内，才能保证盘体转动时的同轴度，避免运转过程中出现径向跳动导致碳刷与绕组接触压力不均，引发放电、绕组烧蚀的故障。盘体上均匀分布的多组异形镂空槽，并非单纯的减重设计，

　　每一处槽位的轮廓都经过受力校核：靠近外缘的矩形凸台结构是与碳刷架驱动拨叉的啮合点位，凸台的侧面需要做淬火硬化处理，表面硬度达到HRC45-50，才能承受长期往复拨动带来的接触磨损，避免长期运行后出现啮合间隙过大，导致调压精度偏移的问题。盘体上的小圆孔是工艺定位孔，在数控铣削加工时作为二次装夹的定位基准，保证正反两面的轮廓加工同轴度，同时也可以作为动平衡校正的去重点位，因为这类盘件在稳压器运行时的转速虽然不高，通常在每分钟几转到几十转区间，但如果动平衡量超过5g·cm，长期运行会导致主轴轴承磨损加剧，带来整机运行噪音增大、调压卡顿的问题。从安装边界来看，盘体的轴向厚度需要匹配稳压器内腔的安装间隙，

　　外缘的蝶形凸起高度不能超过碳刷架拨叉的啮合深度，否则会导致装配时出现干涉，盘体背面与绕组端面的轴向间隙需要控制在1-2mm之间，间隙过小容易在运转时刮擦绕组绝缘层，间隙过大则会导致拨叉啮合深度不足，出现传动脱开的故障。在实际选型适配时，需要注意这类蝶形盘的节圆直径要与稳压器的环形绕组直径匹配，外缘的齿形轮廓数量要对应调压行程的总圈数，保证碳刷从绕组最低电压端走到最高电压端时，盘体的转动角度刚好覆盖全部行程，不会出现过冲或者行程不足的问题。盘体的材质通常选用高强度铝合金或者优质碳素结构钢，铝合金材质的盘件重量更轻，动平衡特性更好，适合小容量的家用交流稳压器使用，钢制盘件的耐磨性能更优，适合工业级大容量稳压器的长期重载运行场景。

　　设计时还需要考虑盘体的平面度要求，整个盘面的平面度公差需要控制在0.05mm以内，如果盘面出现翘曲，会导致拨叉受力不均，运行时出现周期性的异响，同时也会加速碳刷的不均匀磨损，缩短碳刷的更换周期。盘体边缘的所有锐角都需要做倒钝处理，避免装配时划伤操作人员，也防止运行过程中尖端放电影响稳压器的绝缘性能。在三维建模过程中，这类异形盘件的建模难点在于外缘蝶形轮廓的曲线顺滑度，每一段凹凸轮廓的过渡都需要做曲率连续处理，避免加工时出现刀具接刀痕，同时也能保证拨叉在轮廓上滑动时的受力平稳，不会出现冲击力导致的调压波动。
