星型排布五缸径向动力输出结构

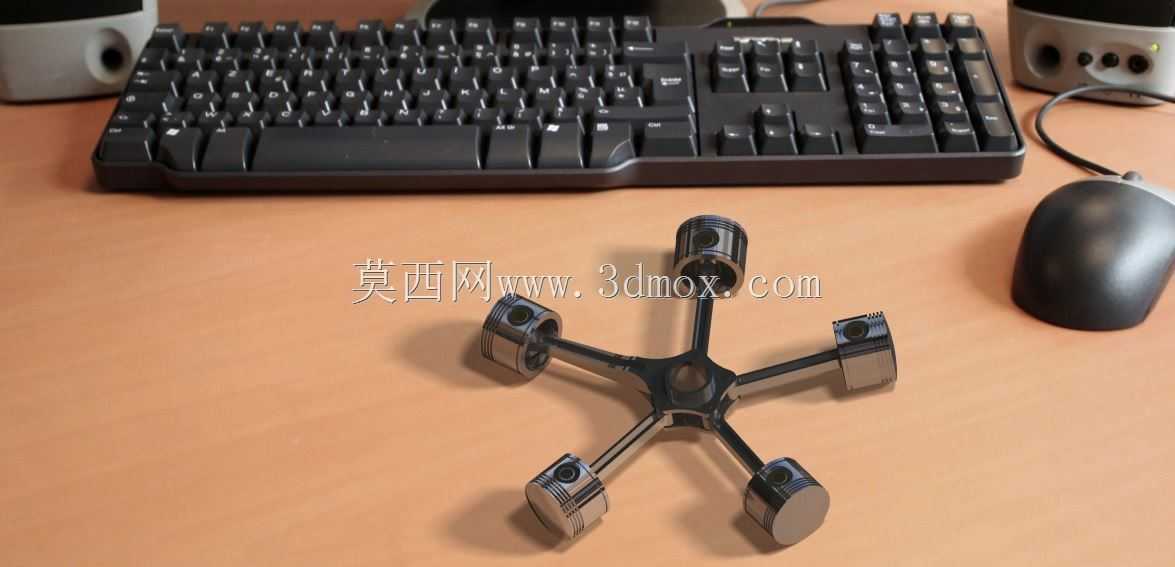

　　在轻型通航动力、小型应急发电机组、早期航空活塞动力装置的应用场景里，径向排布的动力结构始终占据着特殊的位置，这类结构凭借紧凑的周向布局，能在极小的轴向尺寸内集成多组活塞做功单元，相比直列、V型排布的同排量动力单元，轴向安装长度可缩短40%以上，非常适合对轴向安装空间有严格限制的设备搭载场景。这套五缸径向动力结构，采用中心曲柄轴搭配五组周向均布的连杆活塞组件，所有连杆的大端共同铰接在中心曲柄销上，当活塞在各自缸套内完成往复运动时，会通过连杆将直线作用力传递到中心曲柄，将往复直线运动转化为曲轴的旋转运动，最终实现动力的旋转输出。从设计逻辑上看，周向均布的五个缸体围绕中心曲轴呈72度夹角排布，这种排布方式能让各缸的做功冲程均匀错开，

　　曲轴每旋转72度就有一个缸进入做功行程，相比少缸数的直列结构，动力输出的扭矩波动更小，运转平顺性更优，同时周向布置的缸体能让迎风散热面积更大，在风冷工况下就能实现可靠的热平衡，不需要额外布置复杂的水冷管路，大幅降低了动力单元的整体重量与结构复杂度。在安装边界的考量上，这类径向结构的最大外轮廓由活塞运动到上止点时的最外端尺寸决定，整体呈正五边形的外接圆柱轮廓，安装时需要预留的径向空间要覆盖活塞往复运动的全行程范围，同时中心曲轴的输出端可以根据搭载需求配置不同规格的连接法兰，既可以直接连接螺旋桨作为航空动力输出，也可以搭配皮带轮、联轴器连接发电机、水泵等负载设备。结构细节上，每一组活塞都采用了筒式活塞设计，活塞销与连杆小端采用浮动连接，

　　连杆大端采用整体式轴瓦结构与中心曲柄销配合，保证高速往复运动下的耐磨性能，中心曲轴采用单曲柄销结构，相比多曲柄销的直列曲轴，加工难度更低，动平衡调校更简便，周向排布的缸体安装座集成在中心壳体上，不需要额外设置分体式的缸体连接支架，整体壳体的刚度更高，能承受多缸交替做功带来的交变载荷。实际应用中，这类径向动力结构因为结构简单、维护便捷、风冷适应性强，除了轻型航空动力场景，也常被改装用于小型卡丁车、自制旋翼机、应急移动泵站的动力源，在没有复杂冷却系统支持的野外作业场景下，可靠的风冷散热特性与紧凑的安装尺寸，能大幅降低设备的部署难度。建模过程中需要重点关注各连杆在曲柄旋转过程中的运动干涉问题，因为五组连杆共用同一个曲柄销，

　　在曲轴旋转一周的过程中，不同连杆的摆角会随曲柄位置变化，需要通过运动仿真验证各连杆之间、连杆与中心壳体之间的最小安全间隙，避免运转过程中出现结构碰撞；同时活塞的行程与曲柄半径的比值需要控制在合理区间，比值过小会导致连杆摆角过大，增加活塞侧压力与缸套磨损，比值过大则会增加整体径向尺寸，违背紧凑布局的设计初衷，这套结构将曲柄半径与连杆长度的比值控制在1:3.2的区间，既保证了合理的连杆摆角，也控制了整体的径向轮廓尺寸。另外，中心曲轴的支撑采用双轴承跨置式设计，两个主轴承分别布置在曲柄销的两侧，能抵消多缸做功带来的径向交变载荷，减少曲轴的挠曲变形，提升动力单元的运转寿命；缸套与中心壳体的连接采用止口定位加螺栓紧固的方式，保证各缸的中心轴线准确交汇于曲柄销的中心位置，避免因为安装偏差导致活塞运动卡滞、偏磨等问题。
