六缸气动径向发动机连接支撑构件

项目分类:发动机 发布时间:2024-10-08 ID:782260
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件
  • 六缸气动径向发动机连接支撑构件

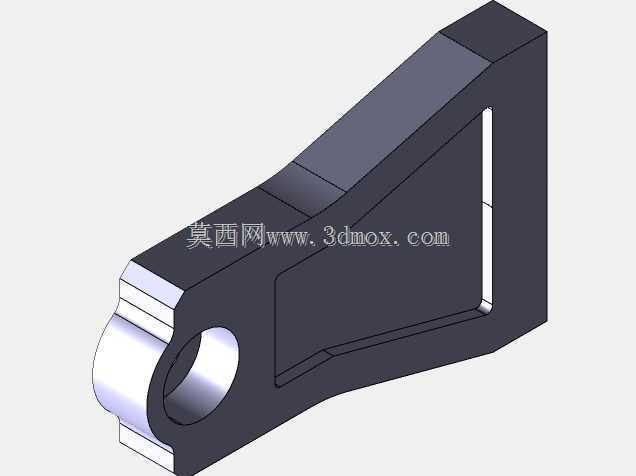

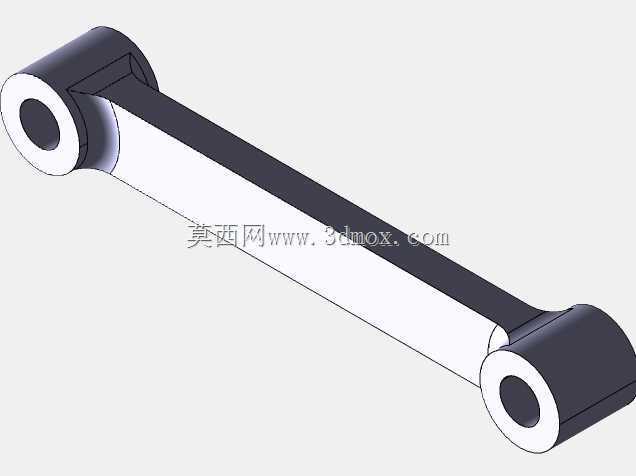

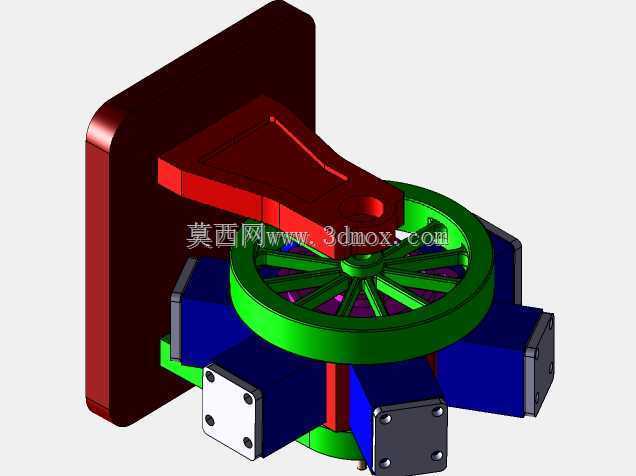

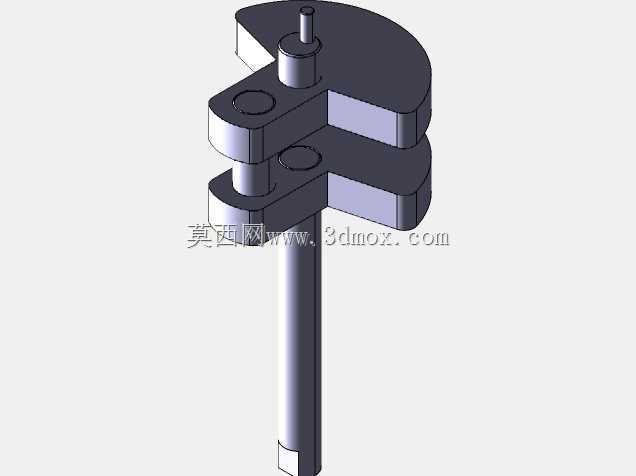

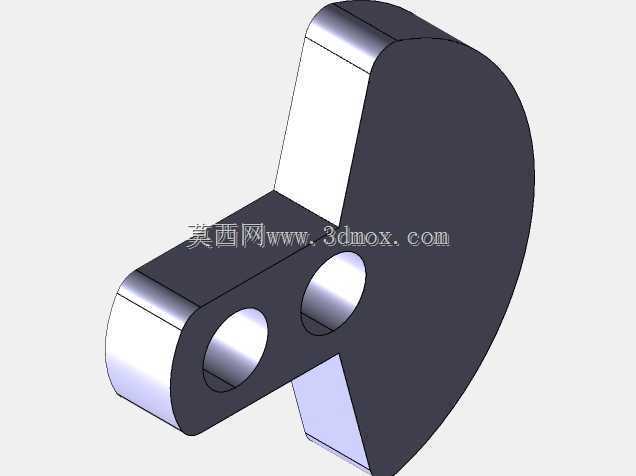

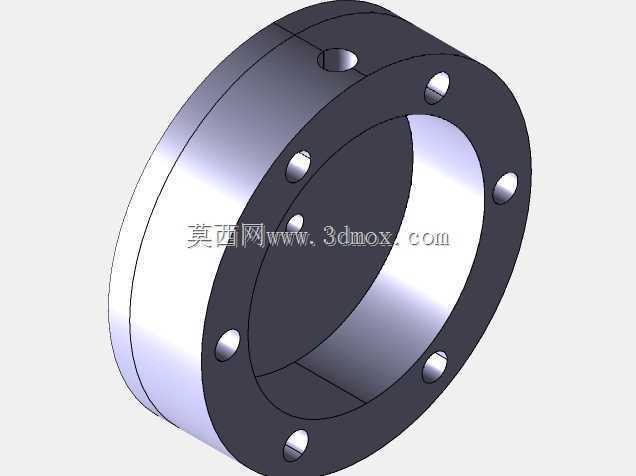

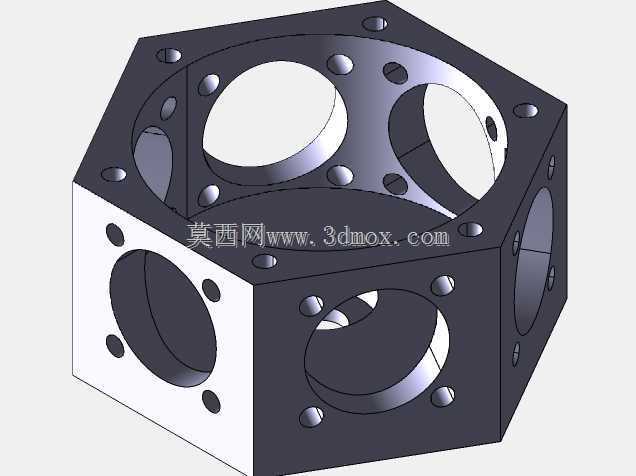

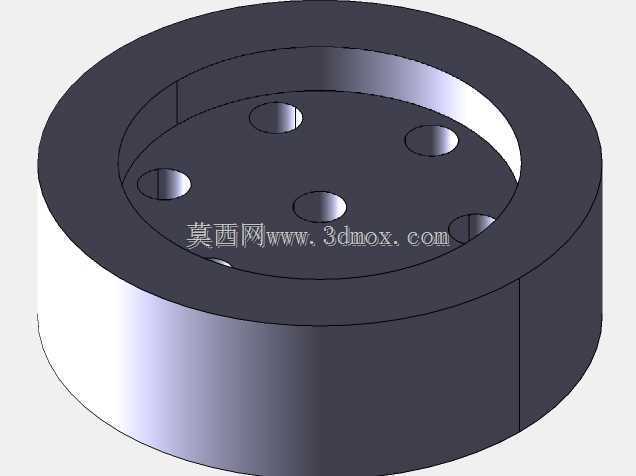

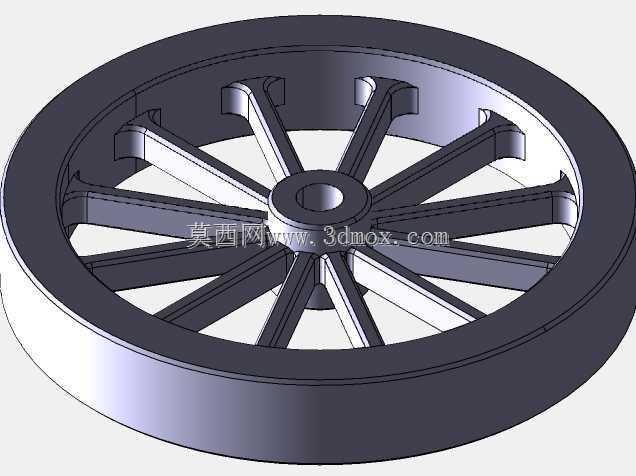

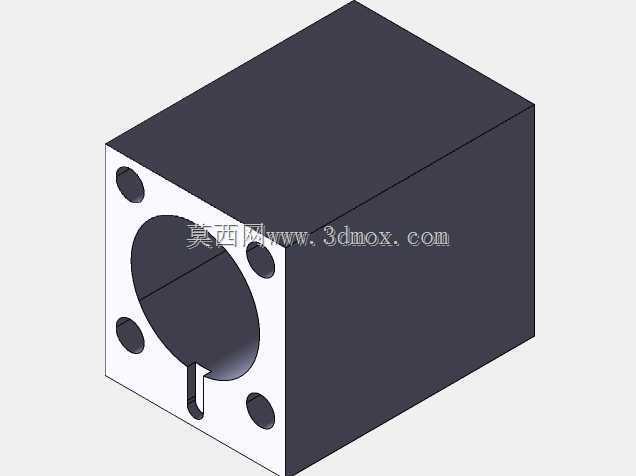

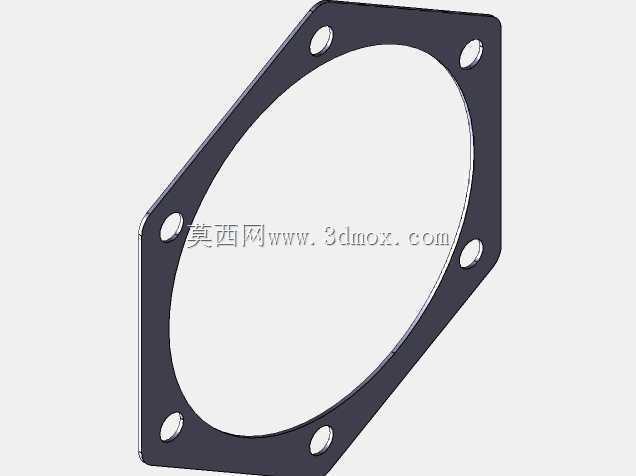

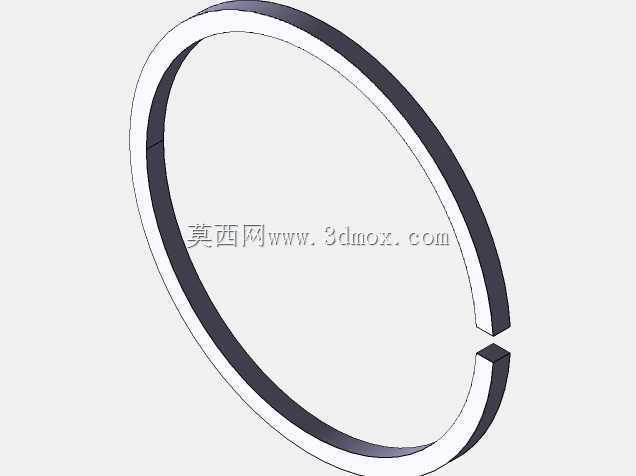

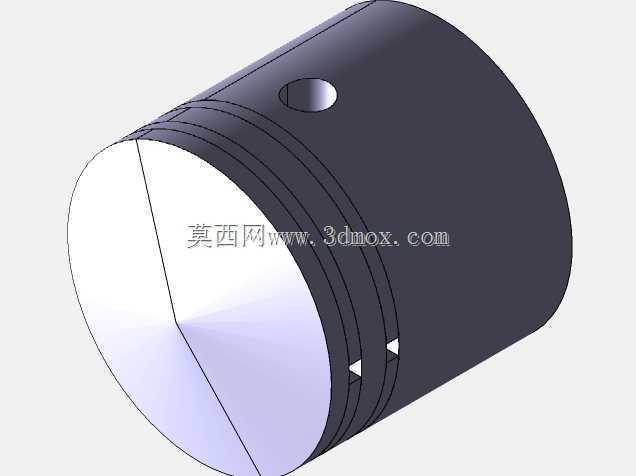

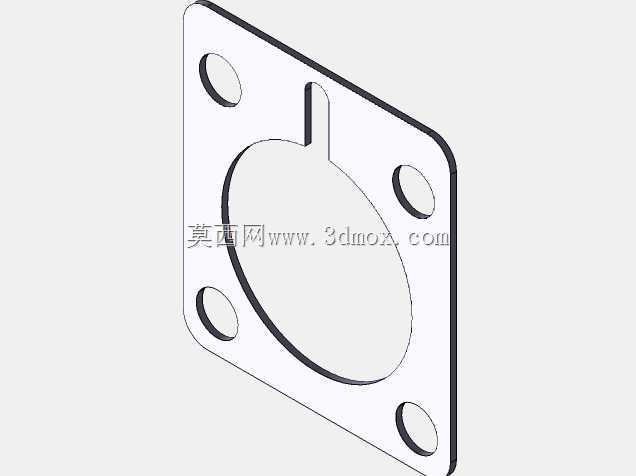

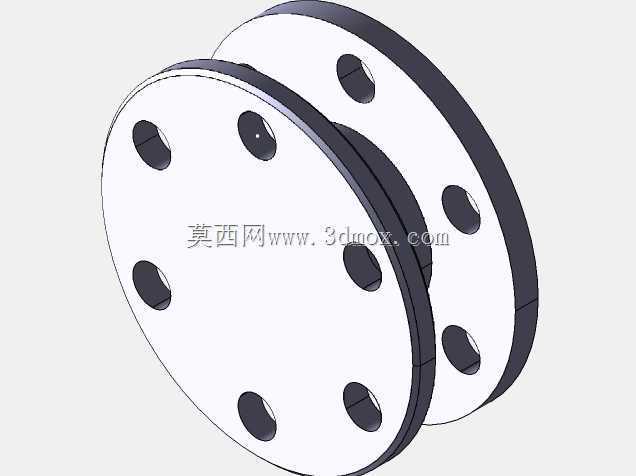

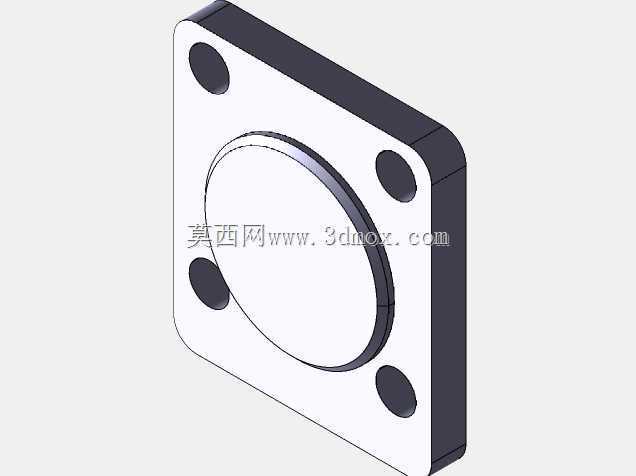

  在中小功率气动动力系统的实际应用场景里,这类六缸径向布局的气动发动机,常被用于对防爆要求较高的井下辅助动力单元、化工区域短途牵引设备,或是需要紧凑动力输出的小型工业工装驱动端,相比同功率的电动动力单元,气动结构不存在电火花风险,过载时只会自动降速不会烧损部件,适配工况的容错率更高。本次设计的支撑构件是整台发动机的核心受力连接部件,承担着缸体侧输出端与外部负载安装位的载荷传递作用,设计之初首先要匹配六缸径向发动机的输出轴偏心距,构件上的铰接孔位直接与曲轴端的连杆轴颈配合,因此孔位的同轴度、孔壁的表面粗糙度都需要满足连续运转的耐磨要求,孔端设计的多层台阶结构,一方面是为了适配轴端的密封件安装槽,另一方面可以在装配时起到导向定位作用,

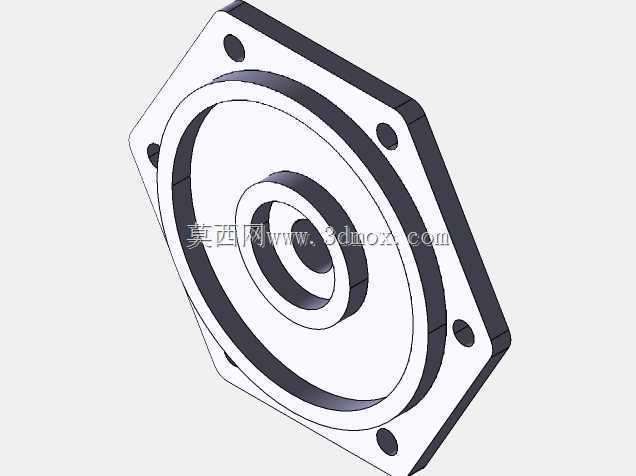

  避免压装过程中出现偏载刮伤配合面。从结构受力角度来看,这类径向发动机运转时,六个气缸按顺序做功,会对支撑件产生周期性的交变径向载荷,因此构件的主体采用了三角加强的筋板布局,从铰接孔位向外延伸出斜向支撑筋,直接连接到外侧的安装基准面,这种布局可以在不额外增加整体壁厚的前提下,大幅提升构件的抗弯曲、抗扭转变形能力,避免长期交变载荷下出现应力集中导致的疲劳开裂。在安装边界的尺寸匹配上,构件外侧的矩形安装面设置了统一的基准边,安装时可以直接靠紧发动机壳体的定位止口,不需要额外做找正调整,安装面的厚度经过载荷校核,在最大输出扭矩工况下,安装面的平面变形量控制在0.02mm以内,不会因为变形导致连接螺栓出现附加剪切应力。

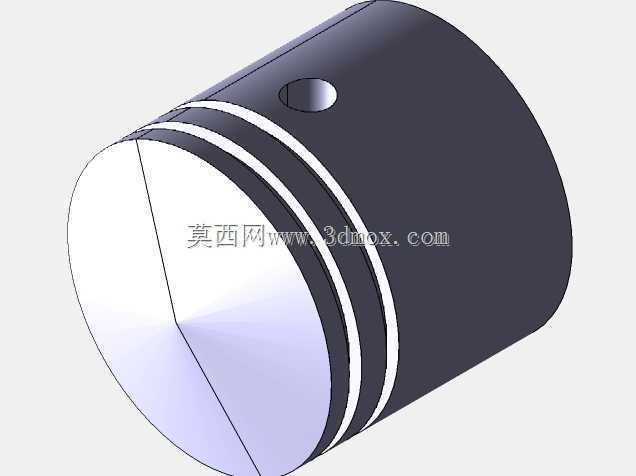

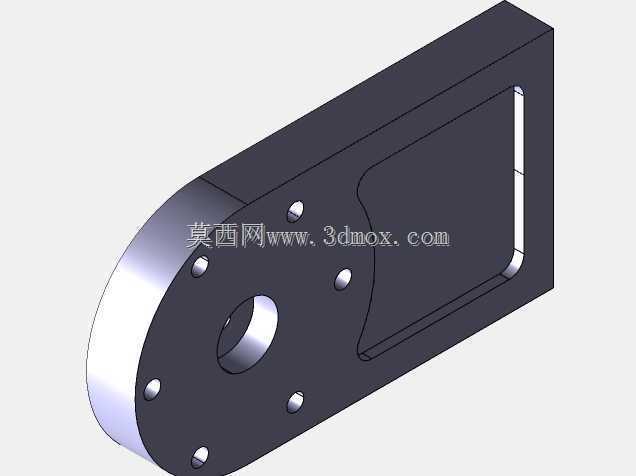

  构件上的镂空槽设计并非单纯为了减重,槽体的走向完全顺着主应力的传递路径布置,既可以减少铸造过程中的壁厚差导致的内应力残留,也能在运转过程中增加构件的散热面积,避免连续高负荷运转时,铰接孔位的热量积聚导致润滑脂失效。实际选型适配时,需要注意该构件的铰接孔中心到安装基准面的垂直距离,必须和发动机曲轴中心到壳体安装面的尺寸完全匹配,误差不能超过0.05mm,否则会导致连杆运转时出现别劲,加剧缸套和活塞的磨损。在细节设计上,构件所有的棱边都做了R2以上的圆角过渡,尤其是筋板和主体连接的位置,没有采用直角衔接,从根源上降低了应力集中系数,同时构件的表面没有多余的凸台结构,所有非配合面都保持平整,既方便后续的表面防锈处理,

  也能避免装配时和周边的管路、缸体固定螺栓出现干涉。这类支撑构件的设计不需要追求过高的加工精度,配合面按照IT7级公差加工即可满足使用要求,非配合面采用铸造后喷丸处理就能达到使用强度,在控制加工成本的同时,完全可以满足气动发动机在额定转速下连续运转8000小时的寿命要求,适配大部分中小功率气动动力设备的安装使用需求。
