交流稳压器带凸台加强筋下壳体结构

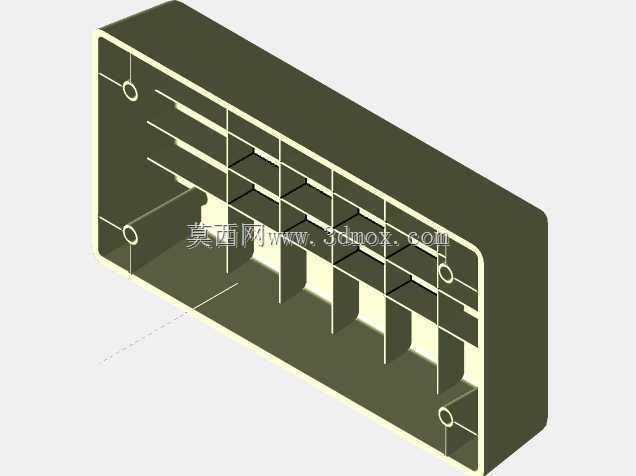

　　在低压交流稳压设备的结构设计环节，壳体下盖作为承载内部绕组、调压模块、接线端子的核心支撑部件，其结构合理性直接决定整机组装效率、长期运行的抗振性能以及内部元件的防护等级。这款下壳体的结构设计完全围绕稳压器内部元件的排布逻辑展开，内部纵横交错的加强筋并非随意布置，每一条筋位的走向都对应内部PCB板、铁芯组件的安装限位需求，筋条高度根据不同位置元件的底部间隙做差异化设定，既避免筋位过高干涉元件装配，也不会因筋高不足失去支撑限位作用。壳体边缘的凸台结构承担多重功能，分布在四角及侧边的圆形凸台为螺丝锁附柱，凸台内部做了预埋铜螺母的柱位结构，柱位周边延伸出的放射状短筋直接连接到壳体侧壁，能够将螺丝锁附时的应力均匀分散到整个侧壁面，

　　避免长期受振后柱位开裂，同时凸台的端面高度略高于壳体装配平面，和上盖配合时能够形成一圈连续的压紧面，配合密封胶条即可实现IP30以上的防护等级，满足车间、配电房等常规使用场景的防尘需求。从安装边界来看，这款下壳的外形尺寸适配额定容量5kVA及以下的桌面式交流稳压器，壳体侧壁厚度控制在2.5mm，符合常用ABS或PC+ABS工程塑料的注塑成型工艺要求，筋位厚度统一设为1.2mm，和主壁厚的比例控制在合理区间，避免注塑过程中出现缩痕、气泡等成型缺陷，壳体底部预留的四个安装脚位尺寸适配通用的壁挂支架或桌面防滑脚垫安装，脚位中心距符合行业内同规格稳压器的通用安装孔距标准，无需额外改模即可适配多数同规格产品的安装需求。在实际应用场景中，

　　这类下壳体需要承受内部铁芯组件运行时产生的持续微振，同时还要承载内部元件的总重量，因此内部的加强筋布局做了针对性优化：沿铁芯长度方向布置的纵向长筋直接贴合铁芯底部的安装基面，能够将铁芯的重量均匀传递到整个壳体底面，避免局部应力集中导致壳体变形；横向布置的短筋则对应PCB板的卡扣位置，和壳体侧壁的卡扣结构配合，无需额外螺丝即可固定PCB板，减少整机组装的工序数量。凸台结构除了螺丝锁附功能外，部分侧边凸台还预留了接线端子的让位缺口，缺口位置做了圆角过渡处理，避免接线时刮伤导线绝缘层，同时凸台的高度刚好和接线端子的安装面齐平，接线完成后端子不会突出壳体装配平面，上盖装配时不会压损导线。设计过程中还充分考虑了模具脱模的可行性，

　　所有筋位和凸台的拔模斜度统一设为1.5度，柱位内部做了0.8度的内斜度，避免脱模时出现粘模、拉伤等问题，壳体内部的转角位置全部做了R0.5以上的圆角过渡，既减少注塑时的应力集中，也能避免组装时锐边划伤操作人员。从实际使用角度出发，这款下壳的内部空间预留了10%左右的余量，能够兼容同容量不同厂家的绕组和调压模块，无需针对不同供应商的元件大幅修改壳体结构，有效降低了整机生产的开模成本和物料管理难度，底部的加强筋网格还形成了多个独立的通风空腔，配合上盖的通风槽能够形成自然对流风道，带走内部元件运行产生的热量，避免壳体内部积热导致元件寿命缩短。
