工业控制用CPU柜体结构三维设计

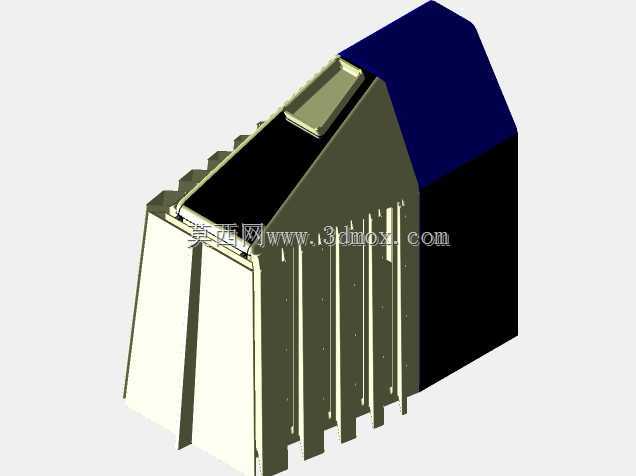

　　在工业现场的控制单元部署场景中，这类CPU柜体是承载核心运算模块的核心防护载体，区别于常规的壁挂式电气箱，这款柜体的结构设计充分考虑了嵌入式安装的空间约束，首先从安装边界来看，柜体采用斜顶式的异形轮廓，顶部的斜切角度完全匹配安装工位的上部避让空间，避免与周边走线桥架、上层设备的底部突出结构产生干涉，柜体后侧的安装定位边预留了标准的固定孔位，孔位间距适配工控机柜内的通用安装梁尺寸，不需要额外制作转接支架就能完成快速固定。

　　从实际用途出发，这款柜体的核心作用是为内置的CPU控制板、信号转接模块提供物理防护，同时兼顾内部元件的散热与外部接线的操作便利性，柜体正面的多道竖向加强筋并非装饰结构，而是在不增加板材厚度的前提下提升侧板的抗形变能力，避免现场安装时紧固螺栓压力过大导致侧板凹陷，挤压内部的板卡安装空间。设计过程中首先梳理了内部元件的排布逻辑，核心CPU板卡安装在柜体后部的安装柱上，前部预留的空间用于布置接线端子与状态指示灯，顶部的斜向开槽区域是状态显示窗的安装位，倾斜的角度刚好适配操作人员站立巡检时的视线高度，不需要弯腰或者踮脚就能直观查看设备的运行状态，相比平面顶盖的柜体，这种斜顶设计还能避免现场积灰、滴液直接落在显示窗表面，减少日常维护的清洁工作量。从结构细节来看，柜体的拼接边采用了折边咬合的设计思路，相邻板材的连接位置预留了自攻螺丝的安装凸台，不需要额外焊接就能完成组装，既降低了加工环节的工艺复杂度，也能在后期维护时快速拆解柜体，更换内部故障元件；柜体下部的多道开槽是外部线缆的引入位，每个开槽的边缘都做了卷边处理，避免穿线时划伤线缆绝缘层，同时开槽的间距适配常规的工业连接器尺寸，不用额外扩孔就能完成航插的固定。

　　在尺寸校验阶段，重点核对了柜体内部的净空尺寸，确保CPU板卡安装后，板卡表面的发热元件与柜体内壁的间距满足散热要求，不会出现热量积聚导致的元件过热降频；柜体侧壁的厚度选取兼顾了防护等级与整体重量，在满足IP40防护要求的前提下，尽可能降低柜体自重，减少安装工位的承重负载。不同于通用型的标准电气柜，这款柜体的异形轮廓完全适配特定的安装工位，在设计时反复模拟了现场安装的操作路径，确保柜体推入安装位时，不会与周边的走线槽、相邻设备的边角产生卡滞，柜体前部的突出边刚好卡在安装工位的定位面上，不需要额外调整就能保证安装位置的精度，减少现场安装的调试时间。

　　从防护性能的角度考虑，柜体顶部的深蓝色覆盖件采用了绝缘材质，既可以避免上部掉落的金属碎屑直接接触内部元件造成短路，也能在一定程度上阻隔外部的电磁干扰，保障内部CPU模块的运行稳定性；柜体主体的钣金件表面做了磷化喷塑处理，适配工业车间的多尘、轻微腐蚀的使用环境，延长柜体的整体使用寿命。在建模过程中，所有的折边半径、开孔位置都严格遵循钣金加工的工艺规范，避免出现无法折弯、开孔距离折边过近导致板材开裂的问题，每个安装柱的位置都对应内部板卡的固定孔，确保板卡安装后不会出现晃动，接线位置的预留空间足够操作人员完成端子接线操作，不需要额外拆除其他部件就能完成接线作业。
