径向发动机连杆结构三维数模

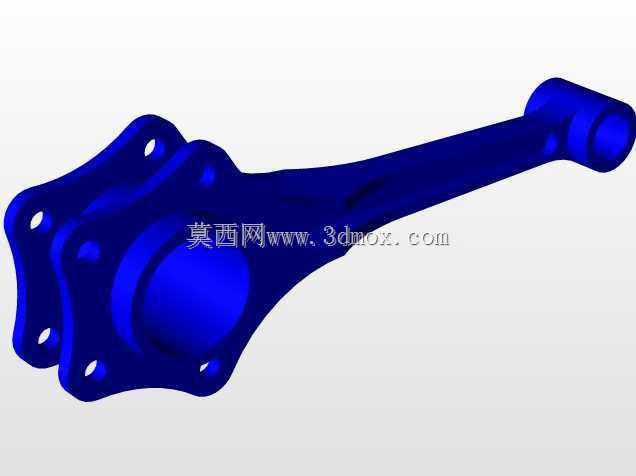

　　在航空活塞动力、老式农用机械动力以及小型特种动力装置的径向发动机布局中，连杆是连接活塞与曲轴、完成燃烧能量向旋转扭矩转换的核心受力部件，其结构合理性直接决定整台动力装置的运行可靠性与动力输出效率。不同于直列或V型发动机的连杆布局，径向发动机的连杆通常采用主副连杆结构，本次呈现的连杆零件为径向发动机动力传递路径中的关键承力构件，承担着活塞往复运动过程中交变载荷的传递作用。从实际应用场景来看，这类连杆广泛适配于星型布局的活塞式航空发动机、小型固定式径向动力机组，部分复刻的老式航模动力、特种作业小型动力设备也会采用同结构的连杆设计，在工作过程中需要持续承受燃气爆发压力带来的冲击载荷、活塞往复运动的惯性力以及曲轴旋转带来的交变弯曲应力，

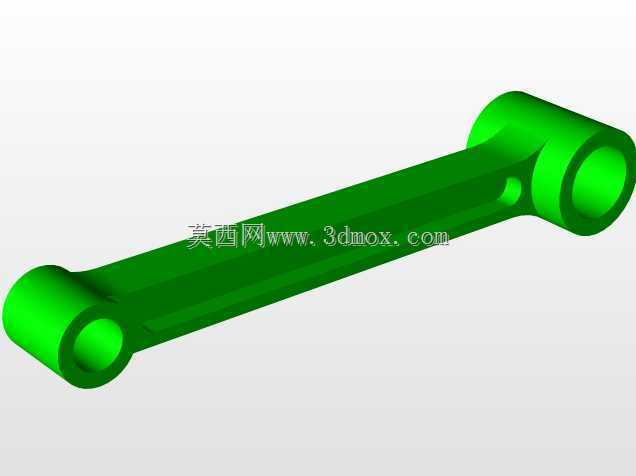

　　对结构强度、刚度以及疲劳性能都有极高的要求。从功能特性上看，该连杆两端的环形结构分别用于连接活塞销与曲柄销，杆身部分采用工字形截面设计，这种截面形式能够在保证足够抗弯、抗扭强度的前提下，尽可能降低零件自身重量，减少往复运动过程中产生的惯性载荷，降低曲轴端的动平衡调校难度，同时也能减少高转速工况下的惯性力损耗，提升动力输出效率。两端的环形安装位分别设置有衬套安装余量，实际装配时会压入铜基合金衬套，减少销接位置的摩擦磨损，同时预留合理的润滑油道通路，保证工作过程中摩擦副能够得到持续的润滑，避免出现干磨导致的零件烧蚀、抱死故障。在设计思路层面，该连杆的结构设计完全围绕径向发动机的特殊布局展开，杆身的过渡区域全部采用大圆角平滑过渡，

　　避免应力集中导致的疲劳断裂问题，两端环孔的同轴度、杆身的直线度都按照动力部件的高精度公差要求设计，能够保证装配后活塞运动轨迹与气缸中心线的重合度，减少活塞偏磨、气缸漏气等故障的发生概率。从安装边界来看，该连杆的两端环孔内径尺寸匹配对应规格的活塞销与曲柄销直径，杆身长度严格对应径向发动机的活塞行程与曲柄半径设计参数，安装时需要注意连杆的朝向，保证杆身与曲轴曲柄、活塞销座的避让间隙充足，在活塞运行到上止点与下止点位置时，不会与曲轴箱、气缸壁等周边零部件发生运动干涉。在实际工程应用中，这类连杆的选材通常采用高强度合金钢模锻成型，经过调质处理、表面喷丸强化等工艺提升疲劳强度，非加工面的粗糙度也有明确要求，避免表面缺陷成为疲劳裂纹的萌生点。

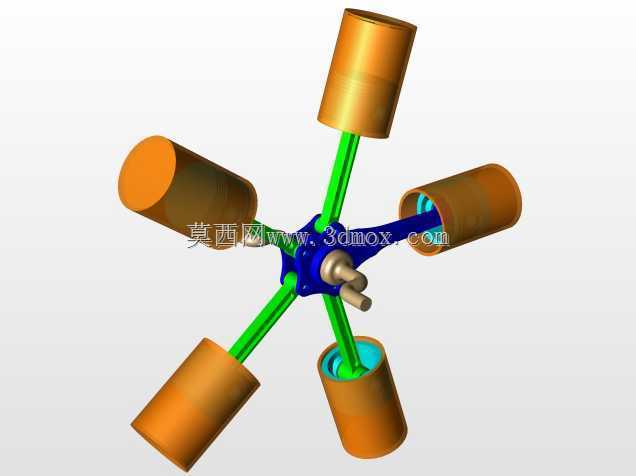

　　在三维建模过程中，该数模完整还原了连杆的所有结构特征，包括杆身的加强筋结构、两端环孔的倒角、过渡区域的圆角细节，能够直接用于后续的工程出图、运动仿真模拟、有限元受力分析等工作，也可以作为径向发动机整机装配建模中的标准零部件调用，帮助设计人员快速完成整机的装配校验，验证动力传递路径的合理性，检查各部件之间的运动间隙是否符合设计要求。对于从事小型活塞发动机设计、航模动力改装、老式动力装置复刻的工程人员来说，该连杆的结构参数能够提供直接的设计参考，其截面设计、过渡形式、安装位尺寸匹配逻辑，也可以为其他类型内燃机的连杆设计提供借鉴思路，在进行同类型零部件的改型设计时，可以基于该结构的受力特点，结合具体的动力参数、转速要求对杆身截面尺寸、环孔壁厚进行针对性调整，在保证强度冗余充足的前提下实现零部件的轻量化设计，进一步提升动力装置的功重比。
