压铸工艺用框架式安装连接支座结构

　　该结构件为压铸生产环节配套的安装连接支座，主要应用在中小型压铸机的周边工装定位工位，承担模具辅助组件、气动管路固定座或是检测传感器支架的承载连接功能，在连续压铸生产的高温、高频振动工况下保持安装位置的稳定性，避免配套组件因设备运行的持续振动出现移位、松脱问题。从结构设计逻辑来看，整体采用一体化框架式镂空构型，没有多余的冗余实体结构，在保证整体结构刚度满足承载要求的前提下，尽可能压缩构件自身重量，减少安装位置的额外负载。

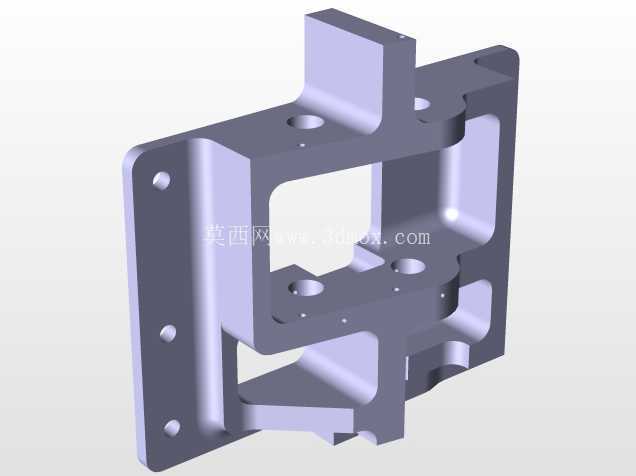

　　构件左侧设置带四个均匀分布安装孔的立式安装法兰面，安装孔位采用沉孔设计，装配时螺栓头可完全沉入孔内，不会突出安装面干涉其他相邻组件的布置，法兰面与主体框架连接处做了渐变式加厚过渡处理，避免应力集中导致的安装面受力变形，保障长期使用后的安装平面度。主体框架采用分层式镂空腔体设计，中间预留的大尺寸通腔一方面可以穿过压铸生产过程中的冷却水管、信号线缆等配套管线，另一方面也能减少压铸车间高温环境下的热变形累积，镂空结构的空气流通性更好，不会因为局部热量囤积导致构件尺寸出现温漂，影响安装定位精度。框架上分布的多个不同孔径的光孔与螺纹底孔，分别对应不同规格的外接组件安装需求，孔位位置经过公差匹配设计，装配时不需要额外配钻铰孔，可直接实现外接组件的快速定位安装，减少现场装配的调整工作量。构件上部的凸台定位结构，可与配套的上装限位块实现嵌合定位，限制安装组件的横向窜动，下部的缺口结构则是为了避让压铸模开模过程中的抽芯滑块运动轨迹，避免合模、开模动作过程中构件与模具运动部件发生干涉。

　　从安装边界尺寸来看，左侧法兰面的安装孔孔距按照通用压铸工装的标准安装间距设计，可直接适配多数中小型压铸机的工装安装基面，不需要额外加工过渡转接板；构件整体的外轮廓尺寸控制在紧凑范围内，安装后不会过多占用模具周边的操作空间，给日常的模具维护、管路检修留出足够的操作余量。结构的壁厚设计遵循压铸成型的工艺要求，不同位置的壁厚保持均匀过渡，没有出现壁厚突变的位置，避免压铸成型过程中出现缩孔、冷隔等成型缺陷，同时所有的棱边位置都做了小圆角过渡处理，既可以减少压铸成型时的应力集中，也能避免安装维护过程中尖锐棱边划伤操作人员。

　　在实际使用场景中，该支座可直接通过螺栓固定在压铸模的模架侧边，用来安装行程开关、冷却管路分流块或是喷涂机械手的定位挡块，其框架结构的抗振性能优于实心块式支座，在压铸机连续开合模的冲击振动下，不会出现连接松动的问题，同时镂空结构也不容易堆积压铸生产过程中产生的铝屑、脱模剂残留，日常清理维护更加便捷。设计过程中针对安装面的平面度、各安装孔的位置度都做了对应的公差约束，保证外接组件安装后的位置精度满足生产工艺要求，不需要在装配时反复调整垫片来找正位置，可有效缩短工装更换的调试时间，适配多批次压铸生产的快速换模需求。
