带有限元位移分析的矩形壳体结构

　　在交流稳压类电气设备的结构设计环节，这类矩形壳体结构是核心的承载防护部件，日常多应用在工业级交流稳压器的内部组件封装、户外稳压模块的防护壳体场景中，承担着隔绝内部电磁组件与外部环境、承载内部绕组与整流元件重量、抵御安装及运维过程中外部载荷冲击的实际作用。从本次的仿真结果来看，设计阶段首先明确了壳体的安装边界：壳体底部采用全约束固定方式，模拟实际安装时通过螺栓锁紧在设备安装机架上的状态，侧壁预留的走线槽与安装凸台位置，完全匹配稳压器内部接线端子、散热组件的安装孔位，不会出现安装干涉问题。设计过程中没有采用等壁厚的简单壳体结构，而是根据不同位置的受力差异做了壁厚梯度调整：

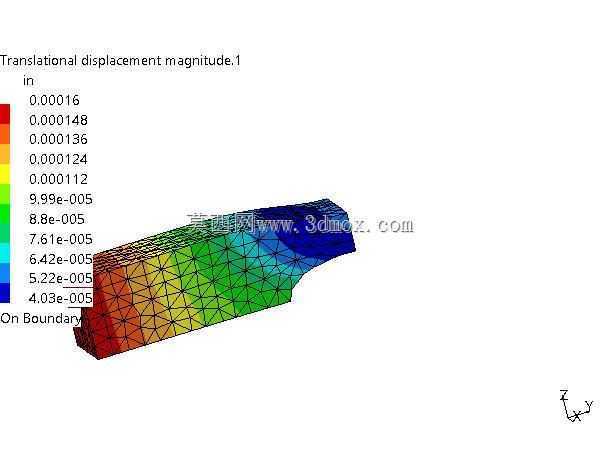

　　靠近固定端的侧壁因为要承载内部元件的静载荷以及设备运输过程中的振动冲击，壁厚做了加厚处理，同时在转角位置设置了过渡圆角，避免应力集中导致的结构开裂；靠近出线端的位置因为需要预留接线操作空间，壁厚相对较薄，同时在壳体内部设置了两条纵向加强筋，既不会占用过多内部安装空间，又能提升侧壁的抗形变能力。从本次的平动位移云图可以看到，施加载荷后壳体的最大位移出现在远离固定端的自由端顶部位置，最大位移量控制在0.00016以内，完全满足电气设备壳体的形变要求——毕竟这类壳体内部安装的都是精密的电磁调压组件，形变量过大会导致组件安装位置偏移，轻则影响调压精度，重则导致接线端子脱落引发电气故障。实际应用场景中，这类壳体除了要满足静载荷下的形变要求，

　　还要考虑长期运行中的热形变影响：稳压器内部的绕组在工作时会持续发热，壳体材料选用的是具备一定抗蠕变性能的工程塑料或者薄钢板，热膨胀系数与内部安装的电子元件支架材料匹配，避免温度变化时因为热胀冷缩量不一致导致的连接松动。设计时还特意在壳体的非安装面设置了微凸的防滑纹理，既可以提升运维人员拆装时的握持摩擦力，又能在多个壳体堆叠存放时增加接触面摩擦力，避免滑落磕碰。从安装边界来看，壳体的外形尺寸严格适配标准交流稳压器的内部安装仓尺寸，长度方向预留了2mm的安装间隙，方便装配时的对位调整，宽度方向与两侧的散热风道预留了5mm的通风间隙，不会阻挡散热气流的流通，高度方向的凸台结构刚好卡在安装仓的定位槽内，不需要额外的定位零件就能完成预固定，

　　提升装配效率。在结构仿真的参数设置上，本次分析模拟的是壳体满载内部元件重量时的静载形变状态，载荷施加位置对应内部变压器绕组、整流桥、调压电位器的实际安装点位，每个点位的载荷大小按照元件的实际重量换算，边界条件完全还原实际安装时的约束状态，因此得到的位移结果具备很高的工程参考价值，不需要额外做多次实物样机测试就能验证结构的可靠性，能大幅缩短产品的研发周期。另外，壳体的转角位置除了做圆角过渡，还在内部转角处设置了三角形的加强筋，进一步提升转角位置的抗扭能力——因为设备在运输过程中难免会遇到侧向的冲击载荷，转角位置是应力最集中的区域，如果没有加强结构，很容易在冲击下出现开裂。壳体的边缘位置做了翻边处理，一方面可以提升壳体边缘的结构强度，避免边缘因为太薄出现割手的问题，另一方面翻边结构可以和上盖的密封槽配合，提升壳体的防尘能力，适配工业车间多粉尘的使用环境。
