双孔对称式机械连接固定吊耳结构

　　在各类工业设备的装配、重载部件的吊装以及模块化机械结构的拼接场景中，这类对称式双组孔连接吊耳是应用频次极高的受力结构件，它承担着载荷传递、部件定位、模块拼接的核心作用，区别于单孔吊耳的单点受力局限，这种上下双组孔的对称结构能够实现多方向的载荷分散，适配更复杂的装配工况。从实际使用场景来看，这类结构常出现在液压管路支架固定、重型设备舱门铰接、生产线工装夹具的挂载点、物流输送线的导轨吊点位置，也可作为小型起重作业中设备本体的挂载吊点使用，在交变载荷工况下，对称结构的受力均匀性远优于单侧悬臂式连接结构，能有效降低应力集中带来的结构疲劳风险。

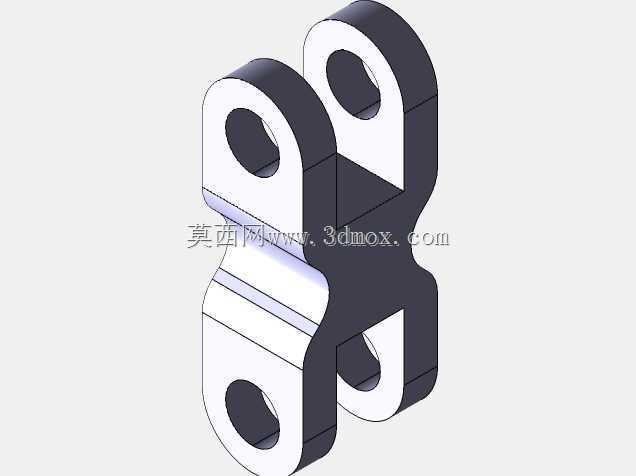

　　从功能特性上看，该结构采用上下对称的双连接耳组设计，每组耳片上预留同轴通孔，可配合圆柱销、螺栓组件实现铰接或刚性固定，中间的收腰过渡段并非单纯的造型设计，而是在保证整体结构强度的前提下，去除了非受力区域的冗余材料，既降低了零件自身重量，也为相邻部件的安装预留了避让空间，避免装配时出现结构干涉。上下两组耳片的孔位保持平行同轴度设计，既可以实现同平面内的部件对接，也能通过错位穿装销轴，实现两个垂直方向部件的铰接联动，适配多自由度的连接需求。

　　在设计思路层面，这类结构的建模首先要明确额定承载载荷，根据材料的许用应力计算耳片的厚度、通孔的孔径以及孔边到结构边缘的安全距离，通常孔边距要保持在孔径的1.5倍以上，避免受拉时孔位出现撕裂失效。建模过程中，耳片与中间连接段的过渡位置全部采用圆角过渡，杜绝直角锐边造成的应力集中，所有通孔的内壁要保证圆柱度公差，避免销轴装配后出现局部点接触造成的异常磨损。结构的对称度是设计核心，上下两组耳片的中心距、孔位同轴度、耳片厚度公差都要严格控制，否则装配时会出现销轴无法穿装、连接后部件偏载的问题。

　　关于外形尺寸与安装边界，这类吊耳的整体厚度根据承载等级不同通常在8mm到30mm区间，单组耳片的通孔直径适配M6到M24的标准螺栓或对应直径的圆柱销，安装时需要注意，当作为刚性固定件使用时，耳片的贴合面要保证平面度公差，配合平垫增大接触面积，避免螺栓预紧后耳片出现局部变形；当作为铰接件使用时，孔位与销轴之间要根据转动频率预留合理的配合间隙，频繁转动的工况下还需要在孔位加装衬套，降低基体的磨损速率，延长结构整体使用寿命。安装时要保证载荷方向尽量沿两组耳片的对称中心面作用，避免侧向偏载造成耳片单侧受力过大，出现弯曲变形甚至断裂的情况。在实际建模过程中，这类结构可以通过对称特征快速完成主体构建，先绘制单侧耳片的轮廓草图，拉伸生成单侧实体后，通过镜像命令完成对称侧的建模，再对中间过渡段进行放样或拉伸合并，最后对所有锐边进行倒圆角处理，完成通孔的切除即可，建模时要注意所有特征的参数化关联，方便后续根据不同的承载需求调整孔位、厚度、中心距等核心参数，快速衍生出适配不同工况的同系列结构件。
