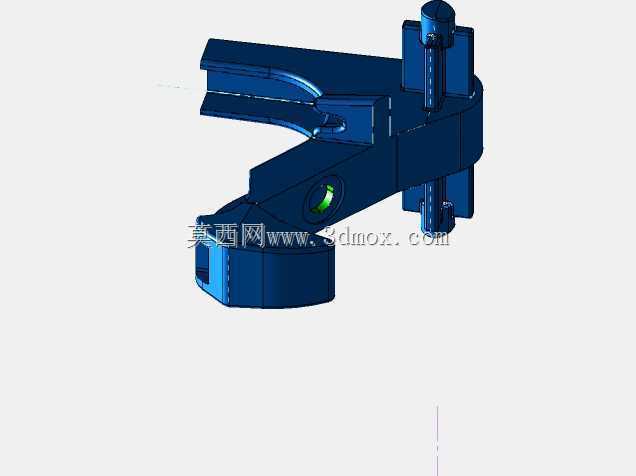

工业设备用卡接式锁钩结构三维设计

　　这款锁钩结构主要面向工业设备的舱门、盖板类部件的快速锁止场景，在电气柜、小型设备检修门、输送线侧护板的开合固定场景中应用广泛，区别于传统螺栓紧固的连接方式，这类锁钩可以实现无工具快速开合，在需要频繁开启检修的设备点位，能大幅降低运维操作的时间成本。从结构功能来看，该锁钩采用一体式叉形卡接主体搭配双销轴定位结构，主体的叉形开口用于卡入设备门框上的固定锁扣座，当锁钩绕主销轴转动到锁止位置时，叉形结构的内弧面会完全贴合锁扣座的圆柱面，形成稳定的面接触受力，避免线接触带来的应力集中问题，同时侧边的定位销轴会滑入配套锁座的定位槽内，形成横向限位，防止设备运行过程中振动导致锁钩意外脱开。设计过程中优先考虑了受力路径的合理性，

　　主体的承力臂采用变截面结构，在靠近销轴铰接的位置做了加厚处理，对应叉形卡接端则根据锁扣的接触受力范围做了局部减薄，在保证整体结构强度满足150N侧向拉拽力要求的前提下，尽可能降低零件自身重量，减少开合操作的阻力。外形尺寸方面，锁钩主体的总长度控制在85mm范围内，安装面的两个销轴孔中心距为32mm，销轴突出安装面的高度为18mm，安装时只需要在设备门板上加工两个对应直径的通孔，将销轴压入门板安装孔后做端部铆接固定即可，不需要额外加工复杂的安装沉孔或者螺纹孔，适配厚度1.2mm到2.5mm的冷轧钢板门板，安装边界预留时，只需要保证锁钩转动范围内无其他结构干涉，转动行程对应的角度为0到75度，锁止状态下锁钩突出门板表面的高度为22mm，

　　不会和周边的管线、相邻部件产生磕碰。结构细节上，锁钩主体上预留的注油孔可以定期加注润滑脂，减少销轴和铰接孔之间的磨损，延长零件的使用寿命，叉形卡接端的导入位置做了15度的导向倒角，在锁止操作时即使锁钩和锁扣座存在2mm以内的位置偏差，也能顺着倒角顺利滑入锁止位置，降低装配和操作的对位精度要求。在材料选型适配性上，该结构可以直接采用压铸锌合金成型做表面喷塑处理，用于普通室内设备场景，也可以更换为304不锈钢精密铸造工艺，用于户外潮湿或者有腐蚀介质的设备场景，两种工艺下的结构尺寸完全一致，不需要修改安装孔位就能直接替换。实际应用中，这类锁钩通常搭配橡胶缓冲垫使用，锁止到位时锁钩的端面会压在门板和门框之间的缓冲垫上，消除锁止间隙，

　　避免设备运行振动产生异响，相比传统的搭扣锁结构，这款锁钩的隐藏式安装结构不会在门板外侧突出尖锐的边角，适合用在人员经常通行的设备周边，减少磕碰风险。建模过程中对所有的铰接转动位置都做了间隙配合处理，销轴和铰接孔的配合间隙控制在0.1mm到0.15mm之间，既保证转动灵活不会卡滞，又不会因为间隙过大导致锁止后出现旷量，所有的棱边位置都做了R0.5的圆角处理，避免加工和装配过程中出现锐边割手的问题。
