交流稳压器用带法兰衬套结构设计

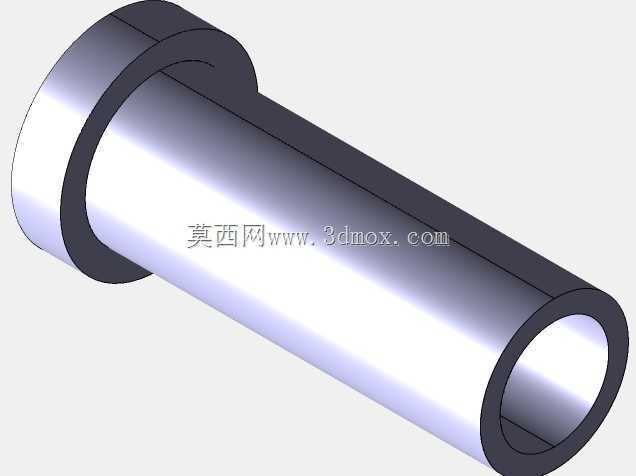

　　在交流稳压器的内部结构布局中，这类带法兰的空心衬套属于核心的定位支撑类零件，主要承担绕组端部定位、穿装紧固件绝缘隔离、叠片组轴向限位的作用，区别于普通光面衬套，法兰端的凸缘结构可以直接卡在铁芯叠片或者绝缘端板的定位孔位上，不需要额外加装平垫做轴向限位，能减少装配环节的零件数量，降低批量装配时的错装漏装概率。从结构形态来看，该衬套为等壁厚空心回转体，一端带有一体式径向凸缘，筒身外壁为光滑圆柱面，内壁为均匀通孔，整体无侧孔、卡槽或者异形切削结构，加工成型难度低，适合采用绝缘棒料车削或者热固性塑料注塑批量生产，壁厚均匀的设计也能避免注塑成型时出现缩痕、翘曲等成型缺陷，保证批量生产时的尺寸一致性。设计这类衬套时，

　　首先要匹配稳压器内部的安装边界：筒身长度需要略小于铁芯叠片组的压紧厚度，保证法兰端面贴紧端板后，筒身末端不会突出叠片组另一侧的端板平面，避免影响后续端盖的装配平面度；内壁通孔直径要比穿装的拉紧螺栓大0.2-0.5mm，既给螺栓穿装留出足够的对位公差，也能避免螺栓与衬套内壁发生硬摩擦，破坏衬套的绝缘层；法兰端的外径要比安装定位孔大1.5-2mm，保证凸缘能完全覆盖定位孔的边缘，不会在压紧过程中出现衬套整体滑脱、嵌入叠片缝隙的问题。在实际应用场景中，交流稳压器的铁芯叠片组在长期运行时会受电磁振动影响产生微小的轴向窜动，衬套的筒身部分可以为拉紧螺栓提供连续的绝缘隔离，避免螺栓直接接触硅钢片造成片间短路，降低铁芯的涡流损耗；

　　法兰端则可以将螺栓的锁紧压力均匀分散到绝缘端板的接触面上，避免局部压力过大压裂绝缘纸板或者环氧端板。不同于传动设备中使用的承载衬套，电工类衬套不需要承受高频往复摩擦载荷，因此设计时不需要额外添加油槽、耐磨涂层等结构，重点要保证材料的绝缘性能、耐温性能与尺寸稳定性，在稳压器长期运行的温升范围内，衬套不能出现软化、形变或者绝缘电阻下降的问题。从安装适配性来看，该衬套的光滑外圆可以直接与端板、叠片的安装孔形成间隙配合，装配时不需要额外涂胶或者压装，徒手就能推入定位孔，配合法兰端的轴向限位，装配效率相比无衬套的螺栓直接穿装结构提升40%以上，后期维护拆解时也不会出现衬套卡滞在孔内难以取出的问题。在尺寸链校核环节，

　　衬套的长度公差需要控制在±0.1mm以内，法兰厚度公差控制在±0.05mm，保证多组衬套同时装配时，所有拉紧螺栓的锁紧行程一致，铁芯叠片组的压紧力均匀，避免出现局部压紧力不足导致的电磁噪音增大问题。筒身的外圆直径公差取h7即可，既能顺利穿入安装孔，也不会出现径向晃动量过大导致的螺栓偏心问题。另外，衬套的所有棱边都做了0.2mm的倒角处理，既可以去除机加工或者注塑产生的飞边毛刺，也能避免装配时锋利棱边刮伤绝缘端板的表面涂层，破坏绝缘防护层。在稳压器的短路耐受工况下，衬套需要承受螺栓瞬时增大的拉紧力，因此材料选型时要保证足够的抗压强度，避免法兰根部出现断裂，设计时法兰与筒身的衔接位置做了微小的圆角过渡，降低应力集中系数，提升瞬时载荷下的结构可靠性。这类衬套虽然属于小型结构件，但在交流稳压器的铁芯装配环节是不可或缺的零件，其尺寸精度、结构合理性直接影响整台稳压器的装配效率、运行噪音与长期绝缘可靠性，在建模过程中需要严格匹配周边零件的安装尺寸，保证干涉检查时无硬干涉，装配间隙符合电工设备的安全规范要求。
