贴片式共模滤波器电子元件结构设计

　　在消费类电子、工业控制板卡的PCB布局阶段，电磁干扰抑制始终是硬件工程师绕不开的核心环节，这类贴片共模滤波元件正是针对差分信号线路的共模噪声抑制需求开发的无源器件，常被布置在USB、HDMI、CAN总线等高速信号接口的端口位置，用来滤除线路上耦合的共模电磁干扰，避免干扰信号沿线路传导影响后端电路工作稳定性，同时不会对正常传输的差分信号造成过多衰减，保障信号完整性。从结构设计层面看，这款元件采用表贴式封装设计，四个引出端分别对应两组差分线路的输入输出端，引脚布局完全匹配常规SMT回流焊工艺的焊盘设计要求，不需要额外的通孔加工，能够直接适配自动化贴片机的拾取贴装流程，生产阶段可直接编入SMT产线的喂料程序，大幅提升板卡组装效率。

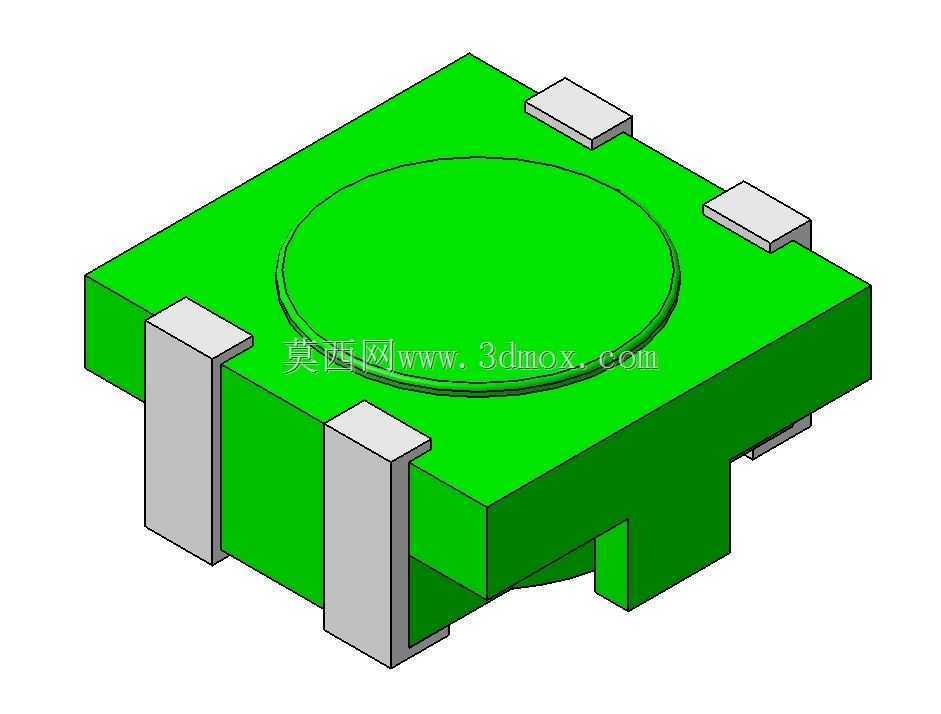

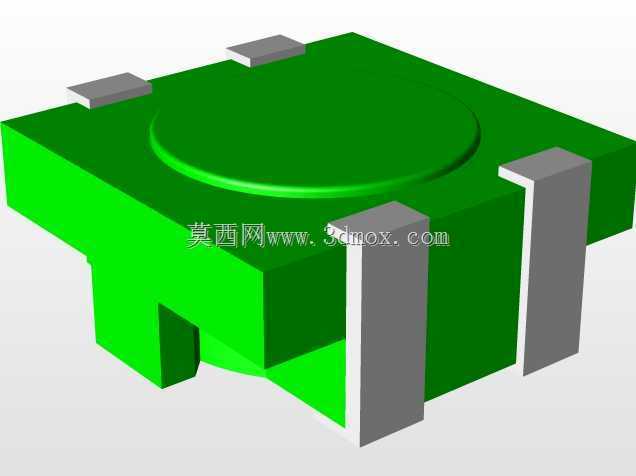

　　元件主体采用方形基座加圆形磁芯内芯的结构布局，绿色塑封外壳将内部绕制的磁芯绕组完全包覆，既可以对内部精细的漆包线绕组形成物理防护，避免生产组装过程中磕碰、粉尘污染造成绕组短路或断线，也能实现绕组与外部电路的绝缘隔离，满足安规设计中的绝缘间距要求。尺寸设计上严格遵循贴片元件的小型化趋势，长宽高尺寸控制在5.1mm、2.7mm、2.3mm的典型值范围内，所有外部尺寸均为最大边界尺寸，在PCB封装绘制阶段，只需要按照该最大尺寸预留元件安装空间，就能规避生产过程中元件与周边器件、结构壳体发生干涉的风险，四个引脚的伸出长度与宽度也经过标准化设计，焊盘尺寸可按照常规表贴电感的焊盘规范进行匹配，焊接后能够形成可靠的焊点强度，

　　满足振动环境下的连接可靠性要求。设计过程中需要重点考量磁芯的磁路闭合效果，外壳内部的圆形磁芯采用高磁导率铁氧体材料，两组绕组采用对称绕制方式，保证差分信号通过时两个绕组产生的磁场能够相互抵消，不会对正常差模信号产生感抗，而共模信号通过时两个绕组产生的磁场同向叠加，呈现高感抗状态，从而将共模噪声转化为热能耗散掉，实现噪声抑制效果。引脚的位置度公差控制也是设计重点，四个贴片引脚的共面度需要控制在0.1mm以内，保证回流焊过程中每个引脚都能与焊盘充分接触，避免出现虚焊、立碑等焊接缺陷，同时引脚采用镀锡处理，提升焊锡浸润性，保障焊接可靠性。在实际选型应用中，这类元件不需要额外的外围配套电路，直接串联在信号传输线路上即可发挥作用，

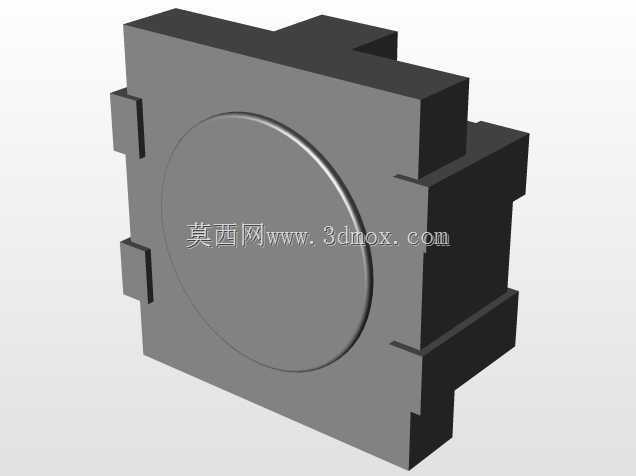

　　不会占用过多的PCB布线空间，尤其适合高密度布线的紧凑型电路板设计，比如便携消费电子、车载控制模块、工业通讯板卡等对安装空间有严格限制的场景，既能够满足电磁兼容测试中的传导发射限值要求，也不会过度压缩板上其他元件的布置空间。从建模实现角度看，这款元件的三维模型完全还原了实物的外形边界与引脚位置，结构工程师在进行PCB布局协同、整机结构干涉检查时，可以直接调用该模型进行装配验证，不需要反复对照实物样品测量尺寸，能够有效缩短产品开发阶段的结构验证周期，避免因元件尺寸预估偏差导致的后期改板问题。外壳的倒角、引脚的折弯角度都完全按照实际生产工艺进行还原，模型的每个装配面都与实物保持一致，在进行整机热仿真、结构应力仿真时，也能够提供准确的外形参考，提升仿真结果的参考价值。
