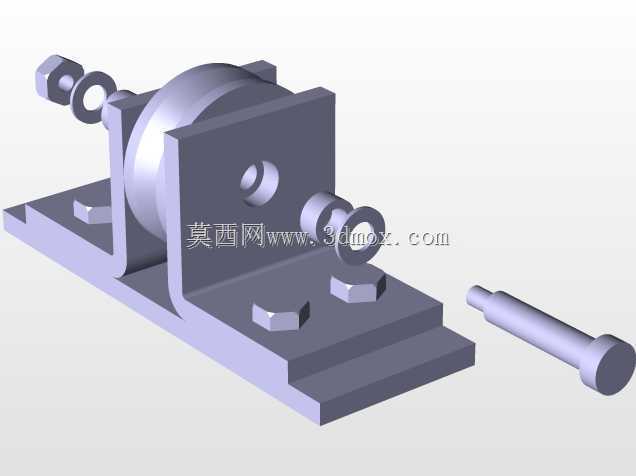

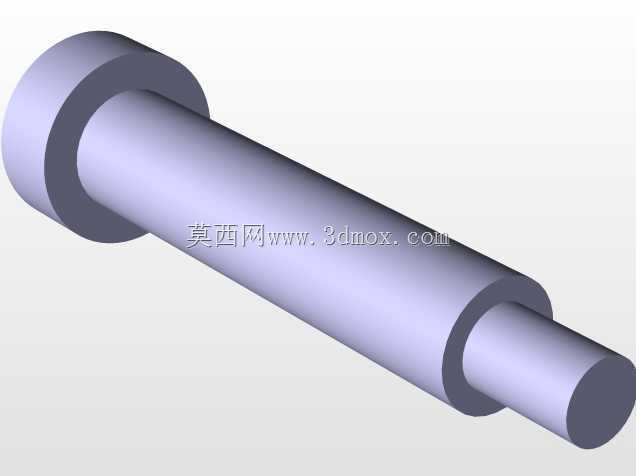

带四安装孔的车轮支撑固定垫板结构

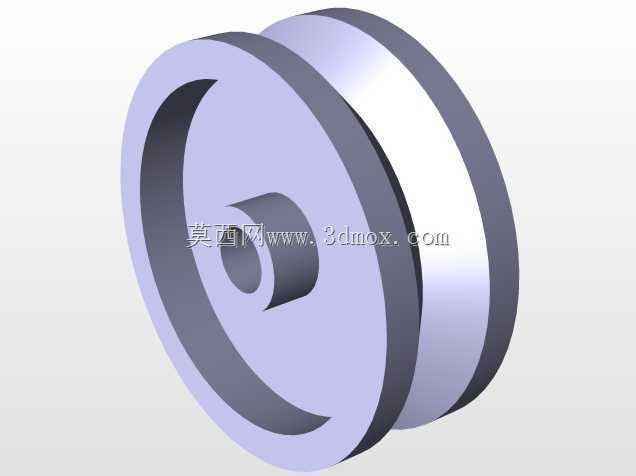

　　在行走类机械设备的轮组装配环节，这类带沉头安装孔的平板式支撑件是连接轮组与设备主体框架的核心受力部件，日常在小型AGV转运车、移动式工装台架、轻型输送设备的底部轮组安装位都能见到这类结构的应用，它不需要复杂的异形折弯结构，依靠平整的板面贴合度就能实现稳定的载荷传递，避免轮组安装位出现应力集中导致的连接失效。从结构设计逻辑来看，这块支撑垫板采用等厚矩形板材加工，四个沉头孔沿板面长度方向对称排布，孔位的间距设置完全匹配常规脚轮、小型行走轮的顶部安装法兰孔距，安装时螺栓从板面沉孔侧穿入，拧紧后螺栓头部完全沉入沉孔内，不会突出板面影响垫板与设备底架的贴合平整度，这一点在实际装配中非常关键——如果螺栓头突出，会导致垫板与框架之间出现间隙，

　　设备承重后垫板会产生局部翘曲，长期使用下螺栓容易出现疲劳断裂，轮组也会出现偏摆。设计时首先要确认安装边界：垫板的宽度方向尺寸略大于轮组顶部安装法兰的外径，保证法兰完全贴合在垫板承载面上，不会出现边缘悬空；长度方向的孔位间距要避开框架底部的加强筋位置，避免安装时螺栓与筋位干涉，同时四个孔的中心到板边的距离要满足螺栓安装的扳手操作空间，不能因为边距过小导致拧紧时扳手无法卡入螺母，也不能因为边距过大浪费板材、增加不必要的结构重量。从受力特性来说，这类平板支撑件主要承受垂直方向的静载荷与设备移动时产生的水平冲击载荷，板面厚度的选取要匹配对应轮组的额定承重，比如单轮承重50kg的轻型轮组，采用3-4mm厚度的普通冷轧钢板即可满足强度要求，

　　如果是单轮承重超过200kg的重载轮组，则需要选用更厚的板材或者在垫板与框架接触侧增加焊接加强筋，避免板面受弯变形。实际应用中，这类垫板的板面不需要做额外的异形加工，平整的裁切边缘即可，沉孔的加工深度要与所用螺栓的头部高度匹配，保证螺栓头完全埋入后不突出板面，同时沉孔的同轴度要控制在合理公差范围内，避免螺栓穿入时出现卡滞。很多新手设计这类零件时容易忽略孔位的对称度要求，导致轮组安装后出现偏斜，设备行走时会出现走偏、轮组磨损加快的问题，因此在建模阶段就要将四个安装孔的位置相对于垫板的中心对称面做对称约束，保证孔位的位置公差符合装配要求。另外，这类垫板的表面处理通常根据使用场景选择，室内干燥环境下采用普通喷塑处理即可，

　　在潮湿或者有腐蚀的环境下使用则需要做镀锌或者不锈钢材质加工，避免板面锈蚀导致连接强度下降。在轮组装配的整体结构中，这块垫板相当于轮组与主框架之间的载荷过渡件，它把轮组顶部法兰的集中载荷均匀分散到框架的安装梁面上，避免框架梁面因为局部压强过大出现凹陷变形，尤其是采用薄壁型材做设备底架的场景，加装这类垫板可以大幅提升轮组安装位的结构强度，不需要额外在型材内部加装预埋衬板，简化整体装配流程。建模过程中要注意沉孔的参数设置，沉孔的直径要比螺栓头的对边尺寸大1-2mm，保证螺栓头可以顺利沉入，同时通孔的直径要比螺栓公称直径大0.5-1mm，预留出装配时的位置调整余量，避免因为加工误差导致螺栓无法穿入。板面的四个边角可以做小尺寸的倒角处理，去除裁切产生的毛刺，避免装配时划伤操作人员，也不会因为尖锐边角导致喷塑层在边角处过薄容易脱落。
