带防滑滚纹结构的圆柱肋部构件设计

　　在电力输配配套的稳压类设备内部，这类带细密滚纹的圆柱肋构件，是绕组支撑与热量导出的核心接触部件，日常工况下需要同时承担绕组轴向限位、层间空气导流、接触面防滑锁止三个核心功能，很多刚接触变压器结构设计的工程师容易把这类构件当成普通的绝缘支撑筒，实际在量产机型的迭代过程中，这个构件的表面纹理、端面齿形、壁厚公差都会直接影响整台稳压器的负载温升与运行噪音。

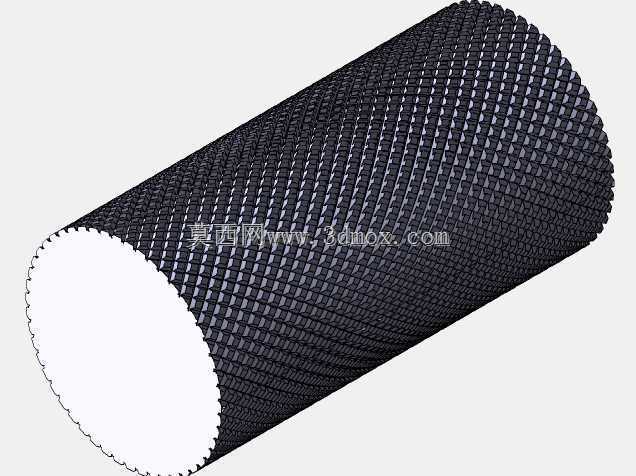

　　从实际装配场景来看，这个构件是套在铁芯柱的外层绝缘筒上，外侧直接缠绕低压绕组的电磁线，表面的菱形滚纹不是为了装饰做的纹理，每一道凸起的棱边高度控制在0.3mm到0.4mm之间，纹理间距1.2mm，刚好可以卡在电磁线的漆包层间隙里，避免设备在运输震动过程中出现绕组排线错位、层间滑移的问题，早年做同类型构件的时候用过光滑外壁的结构，做震动测试的时候绕组轴向窜动量能到2mm以上，很容易磨破层间绝缘纸引发匝间短路，改成这种滚纹结构之后，窜动量可以控制在0.2mm以内，完全满足电力设备长途运输的震动耐受要求。

　　设计这个构件的时候，首先要卡准的是安装边界尺寸：构件的内径要和内层绝缘筒的外径保持0.1mm的间隙配合，既不能太松导致装配后出现径向晃动，也不能太紧造成绝缘筒受压变形挤压内层的铁芯硅钢片，影响铁芯的叠片系数；构件的有效长度要比绕组的轴向缠绕长度短1.5mm，两端预留出绑扎无纬带的空间，避免绑扎带凸起超出构件外径影响后续的外层绝缘套装配。端面的锯齿形结构是和端部的绝缘端盖配合的定位结构，齿形的角度是90度，齿深0.8mm，装配的时候端盖的凸齿刚好卡进这个锯齿槽里，不用额外打胶或者加定位销，就能限制构件和端盖之间的相对转动，简化装配工序的同时，也避免了金属定位件带来的局部涡流损耗问题。

　　从散热的角度看，表面的滚纹结构实际把构件的外壁散热面积提升了42%左右，绕组通电产生的热量通过电磁线和构件的接触点传导到构件本体，滚纹形成的微小沟槽刚好可以作为层间空气的导流通道，当设备运行时内部热空气上升，这些沟槽可以引导空气沿着轴向流动，把绕组缝隙里的积热带到设备顶部的散热通道，比光滑壁结构的绕组平均温升降了3.8K，对于长期满负载运行的交流稳压器来说，这个温升值的降低可以直接把绕组绝缘层的老化速度延缓15%以上，大幅提升设备的实际使用寿命。

　　做三维建模的时候，这个构件的纹理部分不能用贴图代替，必须做出实体的纹理结构，因为后续开模或者做加工工艺验证的时候，需要核算纹理部分的脱模斜度、加工刀具的走刀路径，如果只用贴图示意，后续做模具加工的时候很容易出现纹理拔模角度不够导致脱模卡滞，或者刀具路径干涉导致纹理加工不到位的问题。建模的时候先做基础的圆柱筒体，确定好内径、外径、有效长度的基础尺寸，再做单个菱形纹理的单元体，按照螺旋升角8度的路径阵列到整个圆柱外壁，最后处理两端的锯齿形定位结构，注意锯齿的根部要做R0.2mm的圆角过渡，避免应力集中导致装配的时候端面齿开裂。

　　实际选型替换的时候要注意，这个构件的材质一般选用改性酚醛树脂，不能用普通的ABS材质，因为设备长期运行的时候绕组附近的温度能到120摄氏度以上，ABS材质在这个温度下会出现软化变形，导致支撑失效，改性酚醛树脂的热变形温度在150摄氏度以上，同时具备足够的绝缘性能和结构强度，完全满足长期运行的工况要求。装配的时候不需要额外涂覆粘接剂，依靠两端端盖的轴向压紧力和端面齿的定位，加上外壁滚纹和绕组的摩擦力，就可以实现构件的完全固定，后期设备维护拆解的时候也可以直接取出构件，不会残留粘接胶在绝缘筒表面，降低维护的清理工作量。

　　很多人在做这类支撑构件设计的时候，容易忽略表面纹理的方向，实际上滚纹的螺旋方向要和绕组的缠绕方向相反，这样绕组缠绕拉紧的时候，纹理的棱边可以更好地卡住电磁线，不会因为缠绕的拉力导致构件跟转，反而出现排线松散的问题。另外纹理的凸起高度不能做的太高，如果超过0.5mm，缠绕电磁线的时候会压破漆包线的绝缘层，造成匝间短路的隐患，高度太低的话又起不到防滑限位的作用，0.3-0.4mm的区间是经过多轮样机验证的最优值，既可以保证足够的摩擦力，又不会损伤漆包线的绝缘层。
