配方车传动系统后轮毂结构设计

　　在小型场地竞速类配方车的传动轮系设计中，后轮毂作为连接轮轴与轮辋、传递驱动扭矩的核心承载零件，其结构合理性直接影响整车传动效率与行驶可靠性。这类轮毂的应用场景集中在轻量化竞速车型的后轮驱动端，需要同时承担扭矩传递、轮体定位、轴向限位多重功能，区别于民用代步车辆的轮毂结构，配方车后轮毂更侧重轻量化与传动精度的平衡，避免冗余结构带来的转动惯量增量。

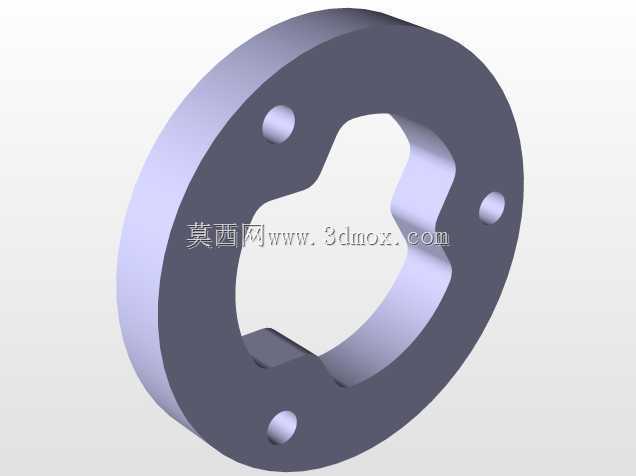

　　从实际功能特性来看，该轮毂采用盘式环形主体结构，中心设置异形非圆传动孔，该孔型与驱动轴端的异形轴头直接配合，无需额外键连接即可传递大扭矩，避免了键槽结构带来的应力集中问题，同时简化了装配流程，在频繁加减速的竞速工况下，这种无键配合结构能有效降低连接松动的概率。轮毂盘面上均匀分布三个轴向安装通孔，用于穿设固定螺栓，实现轮毂与轮辋或者传动法兰的刚性连接，孔位的位置度公差需要严格控制，保证装配后轮体的端面跳动量在允许范围内，避免高速转动时出现轮体摆振。

　　设计思路上，首先围绕驱动轴的配合边界确定中心传动孔的轮廓参数，异形孔的各段曲面需要与轴头轮廓完全贴合，配合面的粗糙度设置在合理区间，既保证装配时的顺畅推入，又避免间隙过大导致的传动冲击。主体环形结构的壁厚经过受力核算，在满足扭矩传递所需的抗弯、抗剪强度前提下，尽可能削减非受力区域的材料厚度，降低零件整体重量。三个安装孔的中心分布圆直径需要匹配对应轮辋的安装孔位参数，孔端设置轻微倒角，避免螺栓装配时出现卡滞，同时去除加工毛刺，防止应力集中导致的孔边开裂。

　　安装边界方面，该轮毂的轴向厚度需要匹配轮系的安装空间，装配后轮毂的两侧端面分别与轴肩、锁紧垫片贴合，实现轴向定位，因此两端面的平行度公差需要严格控制，保证锁紧后轮毂不会出现偏斜。中心异形孔的轴向深度需要完全覆盖轴头的配合段长度，确保配合面的接触面积满足扭矩传递的压强要求，避免局部压强过大导致的接触面压溃。外圆直径的设计需要避开周边制动部件、轮辐的运动干涉范围，预留足够的安全间隙，防止车辆行驶过程中出现运动剐蹭。

　　从实际工况适配角度，该轮毂在承受驱动扭矩的同时，还需要承受车辆过弯时产生的侧向载荷，因此盘面与中心孔衔接的过渡区域采用圆弧过渡设计，分散应力传递路径，避免交变载荷下出现疲劳裂纹。零件的材质选型通常适配高强度铝合金或者合金钢，根据整车重量与动力输出参数调整材质热处理工艺，在强度与重量之间找到最优平衡点。不同于通用标准轮毂，这类定制化配方车轮毂不需要兼容多车型安装需求，所有结构参数完全匹配对应车型的轮系布局，因此结构更加紧凑，传动路径更短，能量损耗更低。在三维建模过程中，需要重点校验异形传动孔的曲面连续性、安装孔的位置度、各过渡圆角的合理性，同时模拟装配状态下的干涉情况，确保零件加工完成后可以直接装配使用，不需要额外修配。
