交流稳压器用颚式杠杆传动构件

　　在交流稳压器的调压执行机构中，这类颚式杠杆是承担力传递与行程转换的核心受力构件，日常运行中需要把调压驱动端的小行程推力，转化为调压触头组的开合与位移动作，直接决定稳压器调压动作的响应精度与运行可靠性。从实际装配场景来看，该构件安装在稳压器的调压传动腔体内，一端的单耳铰接孔与驱动推杆端部铰接，另一端的平行双耳铰接孔同时连接两组对称布置的触头摆臂，通过杠杆的力臂比放大驱动端的输出力，同时保证两组触头动作的同步性，避免出现单边接触、调压偏差超差的问题。

　　设计这类杠杆构件时，首先要核算受力工况下的结构强度，因为稳压器在带载调压过程中，触头组会存在一定的接触反力，加上长期往复动作的疲劳载荷，构件的弯折过渡区域不能出现直角锐边，所有应力集中位置都做了大圆弧过渡处理，避免长期运行后出现微裂纹扩展导致的构件断裂。三个铰接孔的同轴度、平行度公差需要严格控制，单耳孔与双耳孔的中心距公差要控制在±0.02mm范围内，否则会导致传动卡滞、动作迟滞，直接影响稳压器的调压响应速度，甚至出现调压不到位导致输出电压超差的问题。

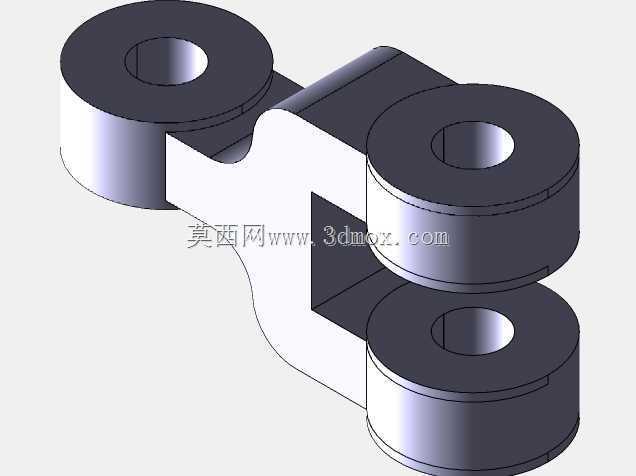

　　从外形与安装边界来看，该构件整体为扁平状弯折结构，三个铰接孔的端面都做了凸台加厚处理，用来提升铰接位置的耐磨性能，避免长期铰接转动后出现孔位磨损、间隙过大的问题。构件的整体厚度适配稳压器传动腔的内部安装空间，弯折段的避让空间刚好可以避开腔体内的接线柱与限位挡块，安装时不需要额外调整周边构件的位置，直接通过铰接销轴即可完成装配，装配后杠杆的摆动行程范围内无结构干涉，摆角范围完全覆盖稳压器全电压调节区间的动作需求。

　　实际生产中这类构件一般采用45号钢模锻成型后再做机加工，孔位位置需要做铰孔处理保证表面粗糙度，整体做发黑防锈处理，适配稳压器内部的干燥工作环境，不需要额外做表面防腐镀层。在建模过程中，需要重点还原三个铰接孔的位置度、弯折段的过渡圆弧、凸台的厚度尺寸，这些参数直接影响后续装配干涉检查与受力仿真的准确性，尤其是双耳段的平行度，必须保证两个耳片的端面平行，否则装配后会出现摆臂偏磨、动作卡涩的问题。

　　在稳压器的日常维护中，这类杠杆构件属于需要定期检查磨损量的部件，当铰接孔的磨损量超过0.1mm时，就需要及时更换，否则会导致传动间隙过大，调压精度下降。建模时还原的结构细节，可以直接用于维护备件的加工生产，也可以用于稳压器传动系统的动力学仿真，验证不同驱动行程下的触头位移量是否匹配调压曲线的设计要求，避免实际生产装配后出现调压范围不足、动作死区过大的问题。
