两轮车油箱燃油液位检测传感组件结构

　　在两轮代步车辆的燃油供给系统中，油箱液位检测组件是直接关联骑行者续航判断的核心功能部件，这套燃油表单件结构，主要适配小排量跨骑、踏板类两轮车型的内置式油箱安装场景，替代传统外置式油位显示结构的外露缺陷，适配金属、塑料等不同材质的异形油箱内部安装空间。

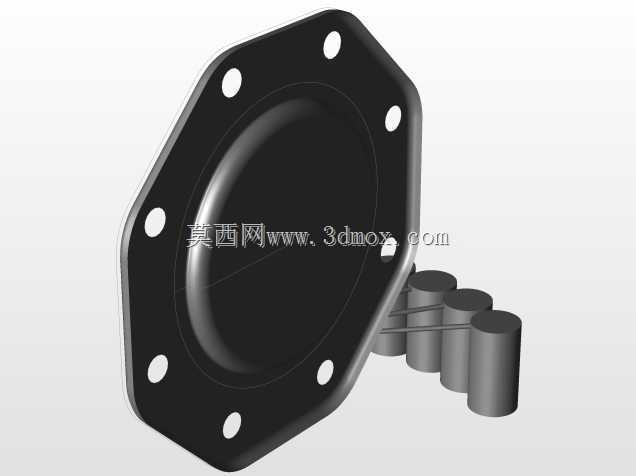

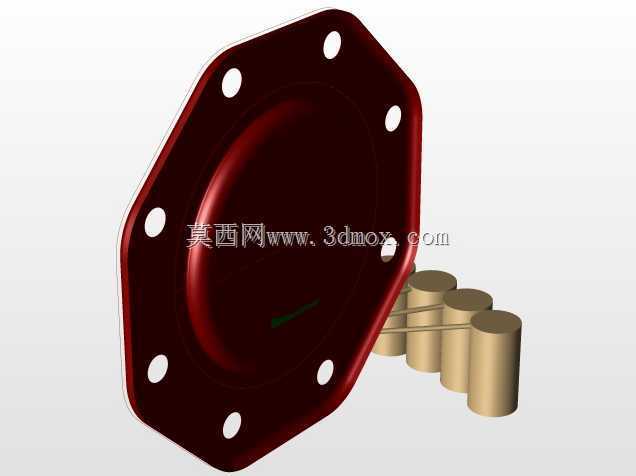

　　从实际使用场景来看，两轮车的油箱内部空间受整车造型限制，往往存在不规则的弧形内壁，同时车辆行驶过程中会伴随持续的颠簸、倾斜，甚至大角度侧倾的工况，这就要求油位检测结构不能仅依赖简单的浮球直杆结构，必须兼顾结构紧凑性与抗晃动干扰能力。这套组件的设计核心，是将电子检测单元与机械连杆耦合结构整合在同一个安装法兰盘上，法兰盘采用八边形切边结构，周向均匀布置8个安装固定孔，安装孔位的节圆直径适配多数两轮车油箱顶部的标准安装开口，安装时通过法兰盘与油箱顶面之间的密封垫压合实现燃油密封，不需要额外在油箱侧壁开孔，减少了潜在的燃油渗漏风险。法兰盘整体厚度控制在5mm以内，安装后突出油箱顶面的高度不超过12mm，不会与油箱上方的座垫、覆盖件产生安装干涉，适配不同车型的覆盖件内部预留空间。

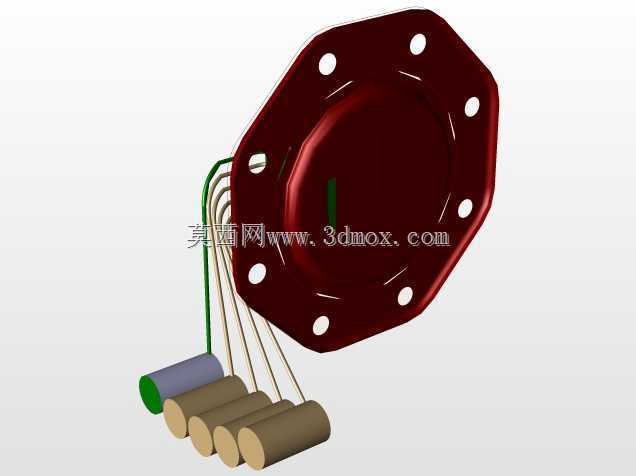

　　功能实现层面，这套结构通过浸入燃油的浮子组件随液位升降产生的位移，经多根平行布置的连杆传递到法兰盘内侧的电位检测元件，将液位高度转化为线性变化的电信号输出到车头仪表，相比单连杆结构，多连杆耦合的设计可以抵消车辆倾斜时浮子的横向摆幅误差，避免车辆在坡道停放、转弯侧倾时出现油位显示大幅跳变的问题。浮子组件采用耐燃油腐蚀的轻质发泡材质制作，圆柱状的浮子组并列布置，增大与燃油液面的接触面积，在液面波动时可以起到一定的阻尼稳浮作用，减少行驶颠簸过程中油表指针的频繁晃动。连接浮子与检测单元的连杆采用细直径金属线材制作，外层包裹耐油绝缘层，既保证足够的结构刚度传递浮子位移，又不会因为连杆过粗占用过多油箱内部储油空间，同时避免连杆在长期使用中被燃油腐蚀出现卡滞。

　　设计过程中需要重点考量的边界条件，首先是安装法兰的密封兼容性，法兰盘的密封面平整度需要控制在0.1mm以内，保证密封垫受压均匀，在-30℃到80℃的环境温度区间内，不会因为材料热胀冷缩出现密封失效；其次是连杆的活动行程范围，需要匹配对应油箱的最大深度，保证浮子在油箱满油位置和最低余油位置都能处于有效检测区间，不会出现满油顶死、缺油时浮子已经落到底但仪表仍显示有油的情况；另外电子检测元件的安装位置完全处于法兰盘上方的密封腔体内，与油箱内部的燃油蒸气完全隔离，避免燃油蒸气长期侵蚀电子元件导致接触不良、信号漂移的问题。

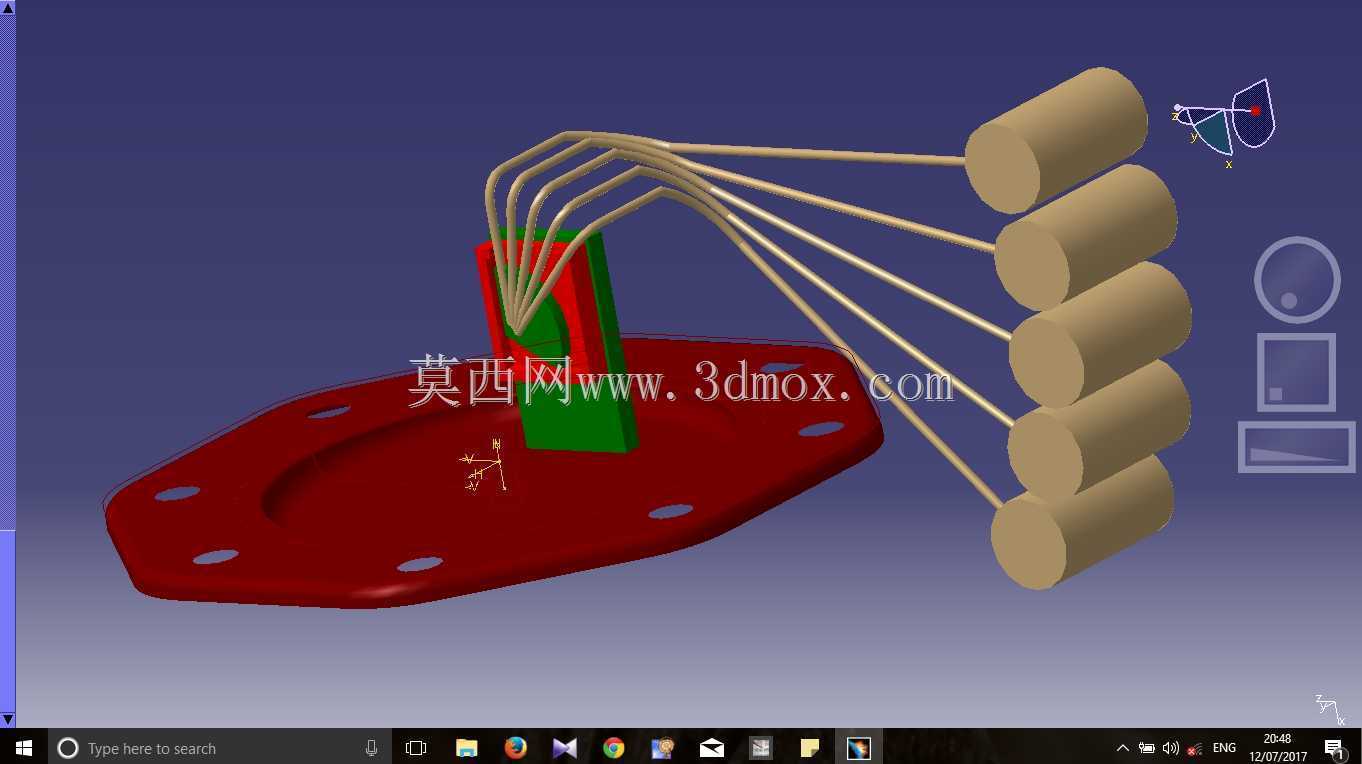

　　从结构建模的角度来看，这套组件的建模难点在于多连杆的运动干涉检查，需要模拟浮子从最低位到最高位的全行程摆动过程，确认每根连杆之间、连杆与油箱内壁之间不会出现运动卡滞，同时法兰盘上的安装孔位需要与油箱上的安装凸台精准对位，孔位公差控制在±0.2mm以内，保证现场安装时螺栓可以顺利穿入。另外浮子的浮力计算也是设计中的关键环节，需要根据燃油密度计算浮子体积，保证浮子有足够的浮力带动连杆机构动作，同时不会因为浮力过大导致连杆机构长期受向上的推力出现变形。这套结构的设计思路可以延伸适配不同容积、不同深度的两轮车油箱，只需要调整连杆长度和浮子组的数量，就可以匹配不同车型的安装需求，不需要重新开模制作法兰盘主体，大幅降低了配套开发的成本。
