两轮车燃油输送旋塞结构三维设计

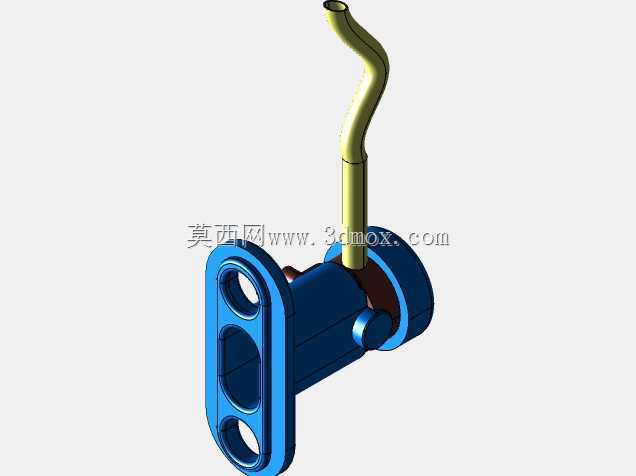

　　在两轮车的燃油供给系统中，燃油旋塞是串联在油箱出油口与燃油泵进油端之间的关键通断控制部件，日常使用中承担着油路切换、通断控制、检修截流的核心作用，不少骑乘者日常维护时忽略该部件的状态校验，容易出现燃油渗漏、供油不畅的故障，直接影响车辆的行驶可靠性。从实际装车场景来看，这类部件多布置在油箱下部的车架安装位，周边紧邻车架立管与侧护板，安装空间十分局促，因此设计阶段首先要锁定安装边界：主体法兰采用双安装孔布局，孔位间距匹配两轮车油箱底部的标准安装螺柱位置，法兰端面预留密封垫圈的安装槽，避免长期受路面颠簸振动出现密封失效渗漏的问题。弯管段的走向设计需要结合车架走线空间做避让处理，图中可见的向上弯曲成型管路，既能够保证燃油流出时的流道顺畅，

　　避免直角弯折造成的流阻增大、气阻积存问题，也能避开周边的线束、护板卡扣位，不会出现装车后与周边部件干涉摩擦的情况。从功能实现逻辑来看，旋塞的阀芯采用回转式密封结构，转动手柄即可实现油路的通断切换，日常车辆长期停放时可以关闭旋塞截断燃油供给，避免燃油长期沿油路流向化油器或喷油器造成的燃油渗漏、浓度异常问题；检修油路、更换燃油滤芯时，也可以通过关闭旋塞避免油箱内燃油大量泄漏，降低维护操作的难度。主体阀腔的流道直径经过匹配计算，能够满足两轮车全工况下的燃油流量需求，即使是高转速大负荷工况下，也不会因为通流面积不足造成供油压力下降、动力输出受限的问题。建模过程中，首先要确定法兰安装面为设计基准，所有结构的尺寸公差都以该基准面做参照，保证安装后法兰面与油箱安装面的平行度，避免密封面受压不均出现渗漏。弯管段的曲率半径设置需要兼顾成型工艺与流道性能，曲率过小会增加管路弯折加工的难度，也会增大燃油流动的局部阻力，曲率过大则会占用更多安装空间，容易与周边部件产生干涉，经过多轮空间校验后确定的弯曲角度，刚好适配多数跨骑式两轮车的油箱下部布局。阀芯与阀腔的配合面需要设置合理的配合公差，既要保证转动操作的手感顺畅，不会出现卡滞、转动费力的问题，也要保证配合面的密封性能，在车辆长期使用、燃油浸泡的工况下不会出现内漏、外渗的问题。法兰上的两个过孔做沉台设计，安装螺栓拧紧后螺栓头不会突出法兰表面，避免与周边护板产生刮擦，也能减少螺栓受到外部泥水侵蚀出现锈蚀的概率。

　　从实际使用的工况适配来看，部件外露在车架下部，日常行驶中会受到路面泥水、灰尘的侵蚀，因此外部结构的棱角都做了圆角过渡处理，避免应力集中造成的部件开裂，也能减少泥水积存的死角，降低长期使用后的腐蚀风险。弯管与主体阀腔的连接位置做了加强筋过渡，避免车辆行驶中的振动造成管路根部断裂，不少售后故障中都出现过该位置因为应力集中出现开裂漏油的问题，设计阶段的加强处理能够大幅提升部件的使用寿命。流道内部的衔接位置做顺滑过渡处理，没有突兀的台阶或锐角，避免燃油中的杂质在台阶位置积存造成油路堵塞，也能减少燃油流动时的紊流，保证供油的稳定性。对于三维建模从业者来说，这类小部件的建模重点不在于复杂曲面的构建，而在于安装边界的精准把控、功能结构的合理实现，

　　很多新手建模时容易只关注外观造型的相似度，忽略安装孔位的位置公差、管路走向的空间避让、配合面的公差预留，导致建出来的模型装车时出现干涉、密封失效、功能无法实现的问题。实际建模时需要先梳理清楚部件的功能逻辑：哪个面是安装基准，哪个结构承担密封作用，哪个部分需要和周边部件做避让，哪些尺寸是和整车匹配的关键尺寸，把这些工程逻辑梳理清楚后，再开展结构建模，才能做出符合实际工程需求的模型，而不是仅具备外观相似度的空壳模型。这类燃油旋塞的结构看似简单，实则整合了密封设计、流道设计、安装适配、操作人机工程等多方面的工程考量，比如手柄的转动角度设置在90度即可实现全开全关，操作时不需要过大的转动幅度，适配两轮车手部操作的空间范围，用户在骑行过程中不需要大幅俯身就能完成油路的开关操作。
