径向发动机连杆总成结构设计

项目分类:发动机 发布时间:2024-10-08 ID:782437
  • 径向发动机连杆总成结构设计
  • 径向发动机连杆总成结构设计
  • 径向发动机连杆总成结构设计
  • 径向发动机连杆总成结构设计
  • 径向发动机连杆总成结构设计
  • 径向发动机连杆总成结构设计
  • 径向发动机连杆总成结构设计
  • 径向发动机连杆总成结构设计
  • 径向发动机连杆总成结构设计
  • 径向发动机连杆总成结构设计
  • 径向发动机连杆总成结构设计
  • 径向发动机连杆总成结构设计
  • 径向发动机连杆总成结构设计

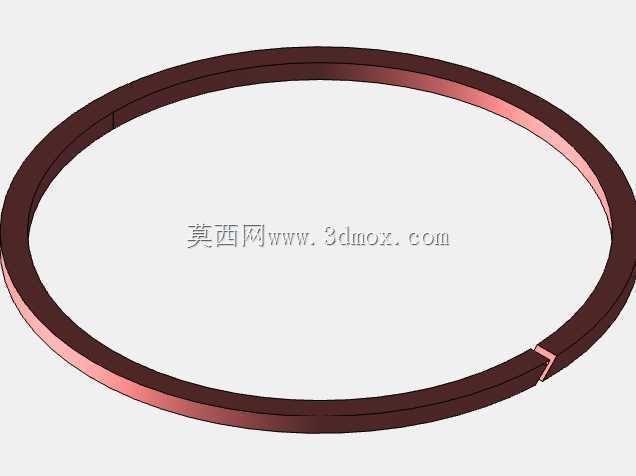

  在航空活塞动力、小型特种动力装备的径向发动机布局中,连杆总成是承接活塞往复运动与曲轴旋转输出的核心传力构件,其结构合理性直接决定整机的动力传递效率、运行可靠性与服役寿命。区别于直列、V型发动机的连杆布局,径向发动机的连杆需要适配星型排布的气缸安装角度,围绕中心曲柄销完成周向均匀布置,单根连杆的外形轮廓、安装接口尺寸都需要和同组其余连杆形成无干涉的装配匹配,避免在曲轴高速回转过程中出现相邻构件的运动碰擦。

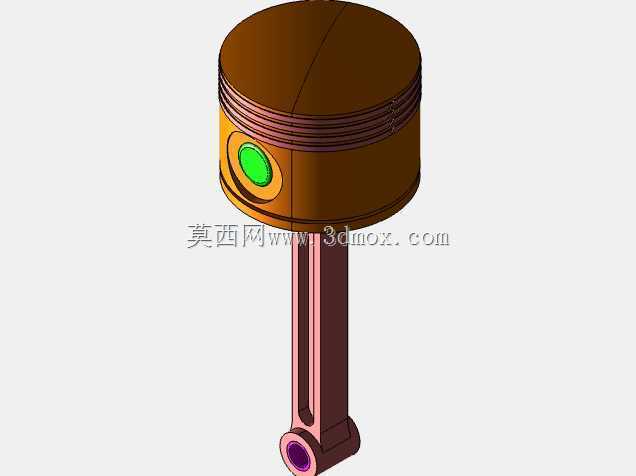

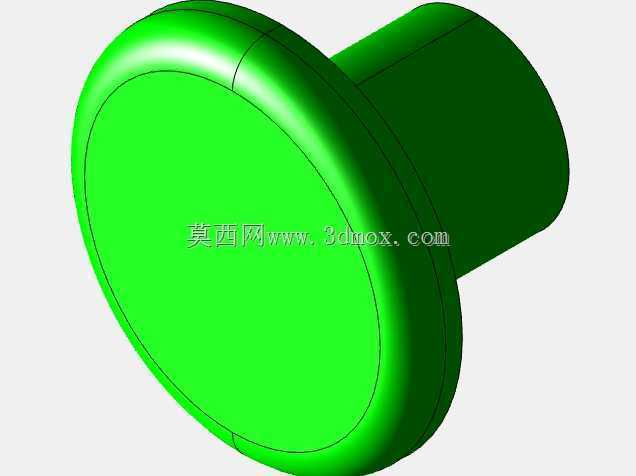

  从实际功能落地角度看,该连杆构件需要同时承受活塞做功行程传递来的爆发压力冲击,以及曲轴高速旋转带来的交变惯性载荷,杆身的截面形态采用了变截面过渡设计,从活塞销连接端的小端结构逐步过渡到曲柄销连接端的大端结构,过渡区域做了连续的圆弧顺滑处理,避免应力集中导致的疲劳断裂风险。小端的衬套安装孔为整圆通孔结构,用于压装耐磨衬套后和活塞销形成转动副,孔位的圆柱度、表面粗糙度都需要满足高速滑动摩擦的使用要求,保证活塞销在孔内可以灵活转动,同时不会出现过大的配合间隙导致的敲击异响。

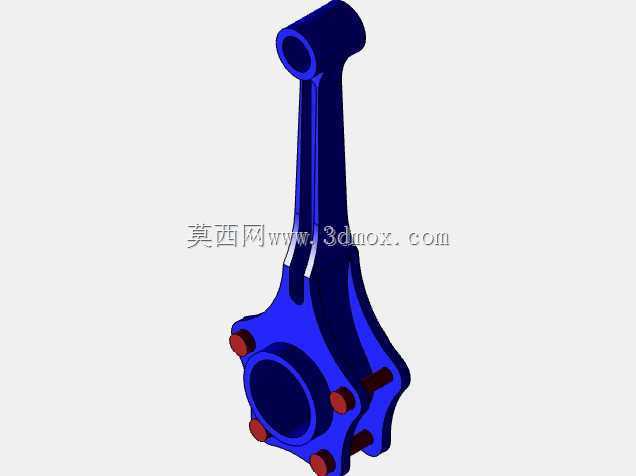

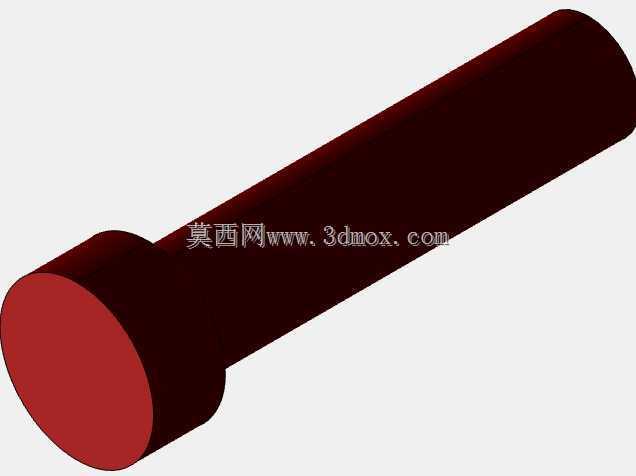

  大端部分采用了和径向发动机主连杆匹配的贴合安装面,周边均匀布置的螺栓连接孔用于实现连杆盖或者副连杆连接结构的紧固,孔位的位置度公差需要严格控制,保证装配后连杆大端和曲柄销的配合间隙均匀,不会出现偏磨导致的轴瓦早期损坏。杆身的外形顺着载荷传递路径做了优化,既保证了足够的抗弯、抗扭刚度,避免在高载荷下出现过大的弹性变形影响配气相位与压缩比精度,又尽可能去除了非承载区域的多余材料,降低连杆自身的往复运动质量,减小曲轴旋转过程中的惯性力载荷,降低整机的振动水平。

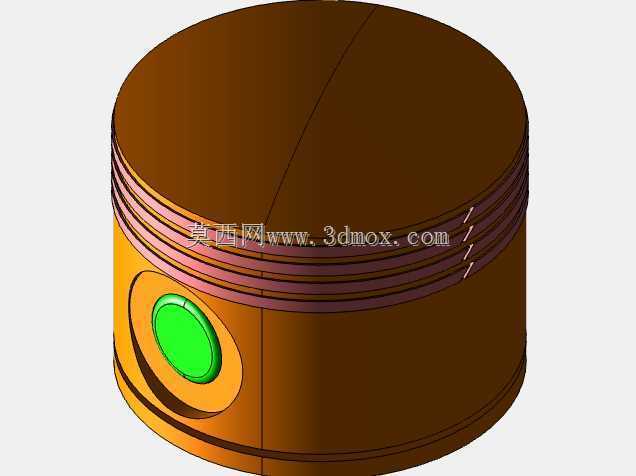

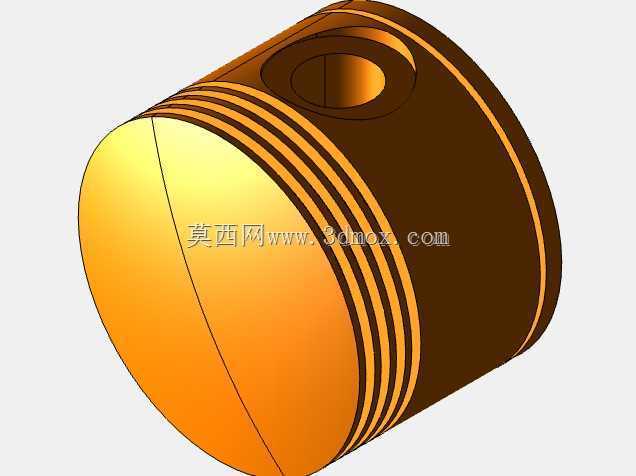

  在安装边界层面,该连杆的轴向宽度需要适配径向发动机曲轴的曲柄臂间距,保证装配后连杆在曲轴轴向不会出现过大的窜动量,同时小端的宽度需要和活塞内腔的销座间距匹配,避免活塞运动过程中连杆小端和活塞销座出现侧向挤压。连杆的整体长度决定了发动机的压缩比参数,设计过程中需要严格控制大小端孔的中心距尺寸公差,保证所有气缸的压缩比一致性,避免出现个别气缸工作粗暴、动力输出不均的问题。

  从装配模拟的角度出发,该结构在设计阶段就完成了全行程的运动干涉检查,验证了活塞从上止点到下止点的全运动过程中,连杆和曲轴平衡块、气缸壁、相邻气缸连杆之间都保留了足够的安全间隙,同时匹配了对应的润滑通道设计位置,保证发动机运行过程中压力机油可以顺利到达大小端的摩擦副表面,形成稳定的润滑油膜,降低摩擦磨损。这类连杆结构的设计逻辑,完全围绕径向发动机星型布局的特殊空间约束展开,在有限的周向布置空间内平衡了结构强度、运动空间、轻量化三者的关系,能够满足高转速、高爆发压力的工况使用需求,可直接用于径向发动机的结构教学、装配模拟以及改型设计的参考基础,帮助设计人员快速理解星型发动机曲柄连杆机构的布局逻辑与传力路径,缩短同类产品的开发周期。
